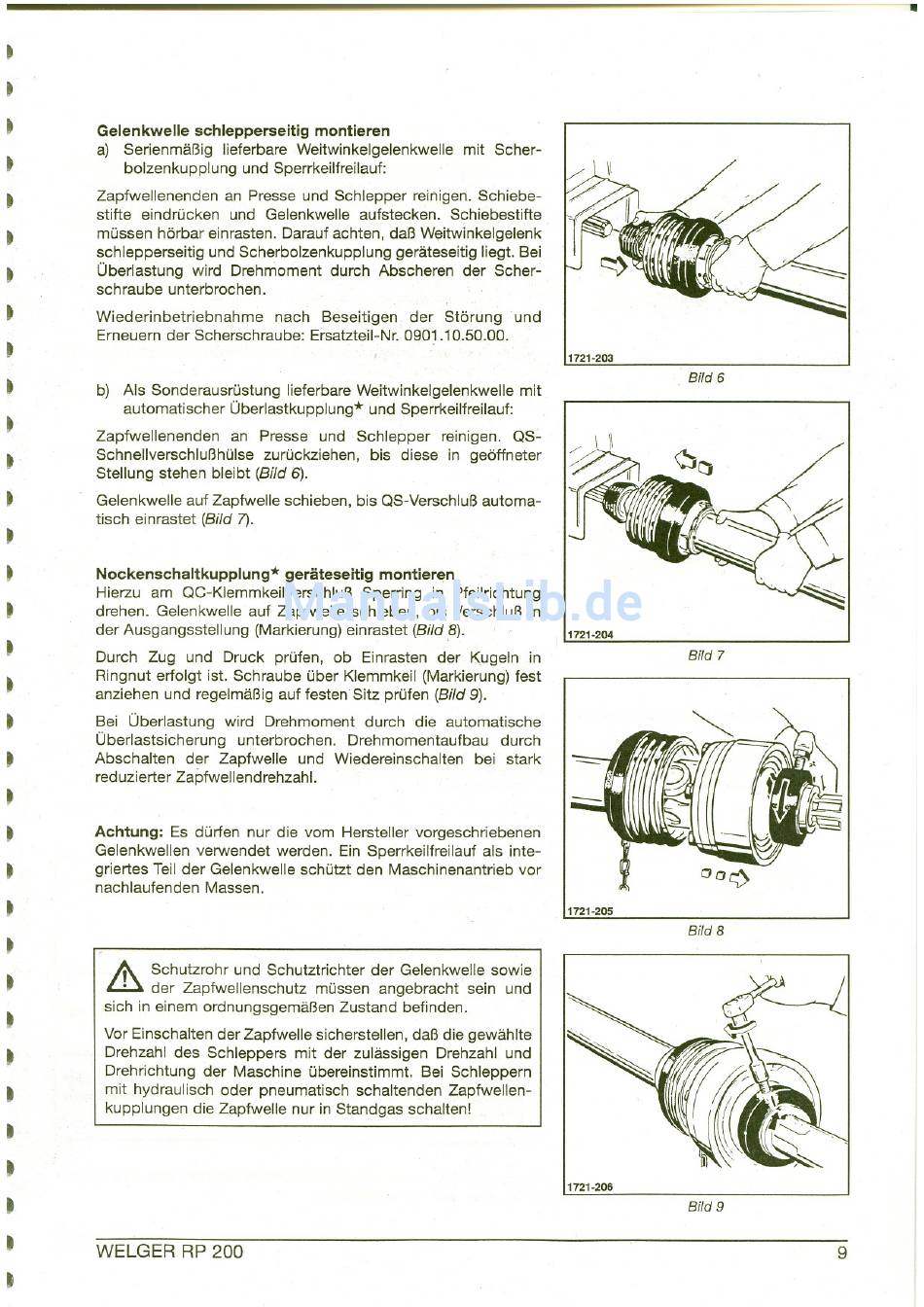

Gelenkwelle schlepperseitig montieren
a) Serienmäßig lieferbareWeitwinkelgelenkwelle
.
bolzenkupplung und Sperrkeilfreilauf:
~
Zapfwellenenden an Presse und Schlepper reinigen. Schiebe-
stifte eindrücken und Gelenkwelle aufstecken. Schiebestifte
~
müssen hörbar einrasten. Darauf achten, daß Weitwinkelgelenk
schlepperseitigund Scherbolzenkupplung geräteseitig liegt. Bei
.
Überlastung wird Drehmoment durch Abscheren der Scher-
schraube unterbrochen.
.
Wiederinbetriebnahme
Erneuern der Scherschraube: Ersatzteil-Nr. 0901.10.50.00.
.
.
b) Als Sonderausrüstung lieferbare Weitwinkelgelenkwelle mit
automatischer Überlastkupplung* und Sperrkeilfreilauf:
.
Zapfwellenenden
Schnellverschlußhülse zurückziehen, bis diese in geöffneter
.
Stellungstehen bleibt (Bild
.
Gelenkwelle auf Zapfwelle schieben, bis QS-Verschluß automa-
tisch einrastet (Bild 7).
t
.
Nockenschaltkupplung* geräteseitig montieren
Hierzu am QC-Klemmkeilverschluß Sperring in Pfeilrichtung
~
drehen. Gelenkwelle auf Zapfwelle schieben, bis Verschluß in
der Ausgangsstellung (Markierung) einrastet (Bild B).
~
Durch Zug und Druck prüfen, ob Einrasten der Kugeln in
Ringnut erfolgt ist. Schraube über Klemmkeil (Markierung) fest
.
anziehen und regelmäßig auf festen Sitz prüfen (Bild 9).
.
Bei Überlastung wird Drehmoment durch die automatische
Überlastsicherung
.
Abschalten der Zapfwelle und Wiedereinschalten bei stark
reduzierter Zapfwellendrehzahl.
.
.
Achtung:
Es dürfen nur die vom Hersteller vorgeschriebenen
Gelenkwellen
.
griertes Teil der Gelenkwelle schützt den Maschinenantrieb
nachlaufenden
~
.
~
Schutzrohr
.
~
der Zapfwellenschutz
sich in einem ordnungsgemäßen Zustand befinden.
.
Vor Einschalten der Zapfwelle sicherstellen, daß die gewählte
Drehzahl des Schleppers mit der zulässigen Drehzahl und
.
Drehrichtung der Maschine übereinstimmt. Bei Schleppern
.
mit hydraulisch oder pneumatisch schaltenden Zapfweilen-
kupplungen die Zapfwelle nur in Standgas schalten!
.
.
.
.
WELGER
~
nach Beseitigen der Störung und
an Presse und Schlepper reinigen. QS':'
6).
unterbrochen. Drehmomentaufbp.u durch
verwendet
werden. Ein Sperrkeilfreilauf
Massen.
und Schutztrichter
müssen angebracht
RP 200
mit Scher-
als inte-
vor
der Gelenkwelle
sowie
sein und
1721-203
Bild 6
1721-204
Bild 7
1721-205
Bild 8
1721-206
Bild 9
.
9
