1735-34
1721-207

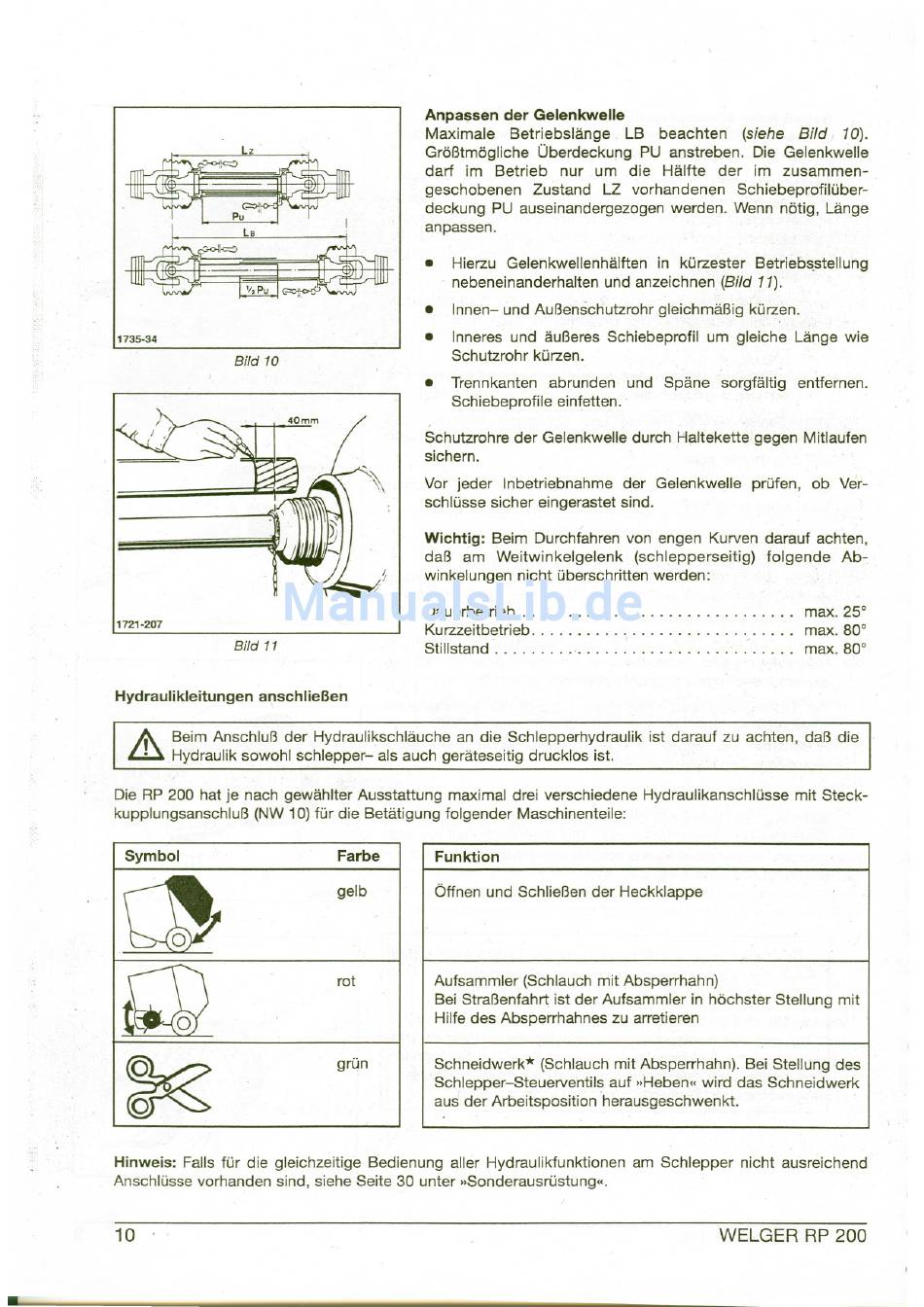

Hydraulikleitungen
+
Beim Anschluß der Hydraulikschläuche an die Schlepperhydraulik ist darauf zu achten, daß die
~
Hydrauliksowohl schlepper- als auch geräteseitig drucklos ist.
Die RP 200 hat je nach gewählter Ausstattung maximal drei verschiedene Hydraulikanschlüsse mit Steck-
kupplungsanschluß (NW10) für die Betätigung folgender Maschinenteile:
Symbol
.
fJ2
Hinweis: Falls für die gleichzeitige Bedienung aller Hydraulikfunktionen am Schlepper nicht ausreichend
Anschlüsse vorhanden sind, siehe Seite 30 unter »Sonderausrüstung«.
10
.
.
"w
..',
:
=0::
~,.&
.'..
10 "
Bild 11
ar;'lschließen
Farbe
gelb
rot
grün
Anpassen der Gelenkwelle
Maximale Betriebslänge
Größtmögliche Überdeckung PU aostreben. Die Gelenkwelle
darf im Betrieb nur um die Hälfte der im zusammen-
geschobenen
Zustand LZ vorhandenen Schiebeprofilüber-
deckung PU auseinandergezogen werden. Wenn nötig, Länge
anpassen.
.
Hierzu Gelenkwellenhälften in kürzester Betriebs.stellung
nebeneinanderhaltenund anzeichnen (Bild11).
.
Innen- und AußenscHutzrohr g leichmäßigkürzen.
.
"
Inneres und äußeres Schiebeprofil um gleiche Länge wie
Schutzrohr kürzen.
.
Trennkanten abrunden und Späne sorgfältig entfernen.
Schiebeprofile einfetten. .
Schutzrohre der Gelenkwelle durch Haltekette gegen Mitlaufen
sichern.
Vor jeder Inbetriebnahme der Gelenkwelle prüfen, ob Ver-
schlüsse sicher eingerastet sind.
Wichtig: Beim Durchfahren von engen Kurven darauf achten,
daß am Weitwinkelgelenk (schlepperseitig)
winkelungen nicht überschritten werden:
Dauerbetrieb..."
Kurzzeitbetrieb
Stillstand
Funktion
Öffnen und Schließen der Heckklappe
Aufsammler (Schlauch mit Absperrhahn)
Bei Straßenfahrt ist der Aufsammler in höchster Stellung mit
Hilfedes Absperrhahnes zu arretieren
Schneidwerk* (Schlauch mit Absperrhahn).Bei Stellung des
Schlepper-Steuerventils auf »Heben« wird das Schneidwerk
aus der Arbeitsposition herausgeschwenkt.
LB beachten
(siehe Bild
folgende Ab-
WELGER RP 200
10).
I
.
.
"
max.25°
max.80°
max.80°
