15.12 Lichtschranken des Restfadenwächters ausrichten
1
2
3

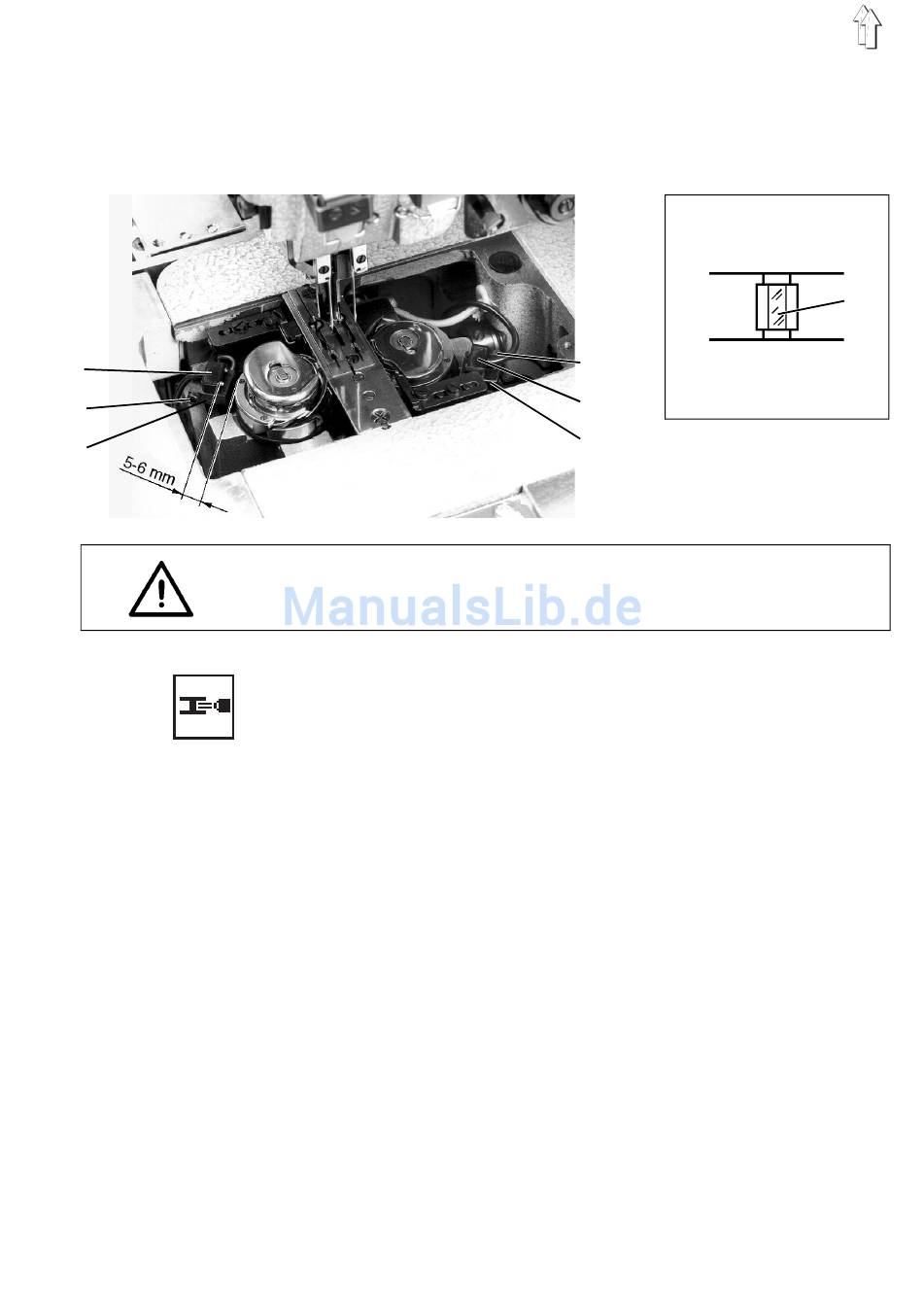

Die Lichtschrankenhalter 3 und 6 sind werksseitig so eingestellt, daß
ein ausreichenden Sicherheitsabstand von 5 - 6 mm zwischen den um-
laufenden Greifern und den Lichtschranken 1 und 5 vorhanden ist .
Das Ausrichten der Reflexlichtschranken erfolgt im Einstellprogramm.
ACHTUNG !
Der Restfadenwächter ist nur wirksam, wenn die Funktion aktiviert ist.
Siehe Kurzbeschreibung DAC Kapitel 6.2.
Ausrichtung prüfen
–
Hauptschalter einschalten.
Einstellprogramm " Unterfadenwächter einstellen " aktivieren.
( siehe Kurzbeschreibung DAC Kapitel 6.3.1 )
–
Eine leere Spule in das Spulengehäuseunterteil einlegen.
–
Leere Spule von Hand drehen.
–
Trifft die Infrarotstrahlung der Lichtschranke auf die Reflexions-
fläche 7 der Spulennabe, dann wird dies durch einen Pfeil zwi-
schen dem Reflexkopf und der Unterfadenspule angezeigt.
Gleichzeitig ertönt ein Signal.
–
Wird beim Drehen der leeren Spule keine Reflexion angezeigt, so
ist die Ausrichtung der Lichtschranke zu korrigieren.
–
Taste F1 drücken.
Das Einstellprogramm wird verlassen.
Ausrichtung korrigieren
–
Die Linsen der Lichtschranken 1 und 5 und die Reflexionsflächen 7
der Spulennaben mit einem weichen Tuch säubern.
–
Klemmschraube 2 bzw. 4 lösen.
–
Lichtschranke 1 bzw. 5 durch minimales Drehen auf den Haltern
3 bzw. 6 ausrichten.
Der Infrarotstrahl der Lichtschranke 1 bzw. 5 muß durch das Licht-
fenster im Spulengehäuse ungehindert auf die Spulennabe treffen.
–
Klemmschraube 2 bzw. 4 fest anziehen.
–
Ausrichtung beider Lichtschranken erneut prüfen.
4
5
6
7
93
