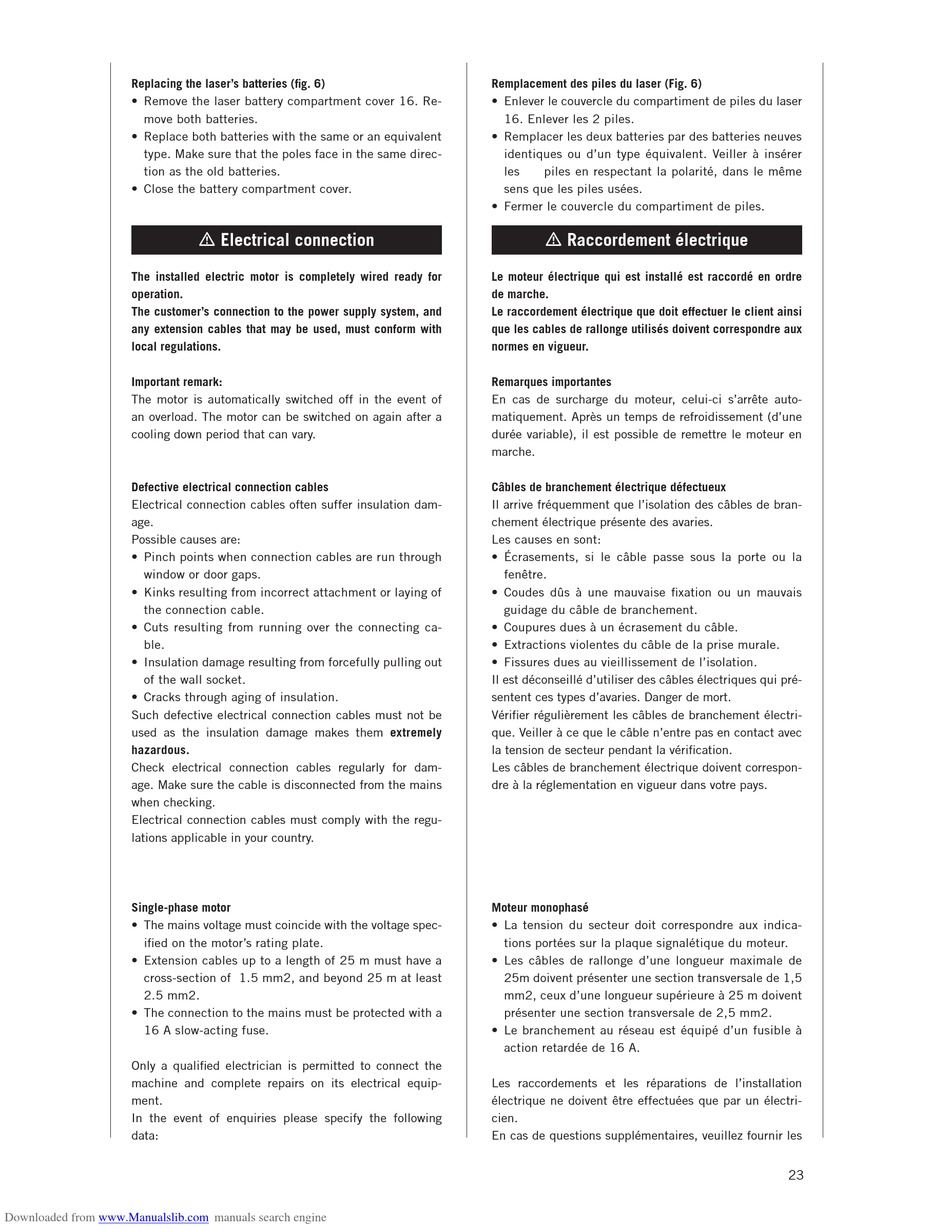

Electrical Connection; Raccordement Électrique - Scheppach HM80L Originalbetriebsanleitung

Replacing the laser's batteries (fig. 6)
• Remove the laser battery compartment cover 16. Re-
move both batteries.
• Replace both batteries with the same or an equivalent
type. Make sure that the poles face in the same direc-
tion as the old batteries.
• Close the battery compartment cover.
The installed electric motor is completely wired ready for
operation.
The customer's connection to the power supply system, and
any extension cables that may be used, must conform with
local regulations.
Important remark:
The motor is automatically switched off in the event of
an overload. The motor can be switched on again after a
cool ing down period that can vary.
Defective electrical connection cables
Electrical connection cables often suffer insulation dam-
age.
Possible causes are:
• Pinch points when connection cables are run through
window or door gaps.
• Kinks resulting from incorrect attachment or laying of
the connection cable.
• Cuts resulting from running over the connecting ca-
ble.
• Insulation damage resulting from forcefully pulling out
of the wall socket.
• Cracks through aging of insulation.
Such defective electrical connection cables must not be
used as the insulation damage makes them extremely
hazardous.
Check electrical connection cables regularly for dam-
age. Make sure the cable is disconnected from the mains
when checking.
Electrical connection cables must comply with the regu-
lations applicable in your country.
Single-phase motor
• The mains voltage must coincide with the voltage spec-
ified on the motor's rating plate.
• Extension cables up to a length of 25 m must have a
cross-section of 1.5 mm2, and beyond 25 m at least
2.5 mm2.
• The connection to the mains must be protected with a
16 A slow-acting fuse.
Only a qualified electrician is permitted to connect the
machine and complete repairs on its electrical equip-
ment.
In the event of enquiries please specify the following
data:
Downloaded from www.Manualslib.com
m Electrical connection
manuals search engine
Remplacement des piles du laser (Fig. 6)
• Enlever le couvercle du compartiment de piles du laser
16. Enlever les 2 piles.
• Remplacer les deux batteries par des batteries neuves
identiques ou d'un type équivalent. Veiller à insérer
les piles en respectant la polarité, dans le même
sens que les piles usées.
• Fermer le couvercle du compartiment de piles.
m Raccordement électrique
Le moteur électrique qui est installé est raccordé en ordre
de marche.
Le raccordement électrique que doit effectuer le client ainsi
que les cables de rallonge utilisés doivent correspondre aux
normes en vigueur.
Remarques importantes
En cas de surcharge du moteur, celui-ci s'arrête auto-
matiquement. Après un temps de refroidissement (d'une
durée variable), il est possible de remettre le moteur en
marche.
Câbles de branchement électrique défectueux
Il arrive fréquemment que l'isolation des câbles de bran-
chement électrique présente des avaries.
Les causes en sont:
• Écrasements, si le câble passe sous la porte ou la
fenêtre.
• Coudes dûs à une mauvaise fixation ou un mauvais
guidage du câble de branchement.
• Coupures dues à un écrasement du câble.
• Extractions violentes du câble de la prise murale.
• Fissures dues au vieillissement de l'isolation.
Il est déconseillé d'utiliser des câbles électriques qui pré-
sentent ces types d'avaries. Danger de mort.
Vérifier régulièrement les câbles de branchement électri-
que. Veiller à ce que le câble n'entre pas en contact avec
la tension de secteur pendant la vérification.
Les câbles de branchement électrique doivent correspon-
dre à la réglementation en vigueur dans votre pays.
Moteur monophasé
• La tension du secteur doit correspondre aux indica-
tions portées sur la plaque signalétique du moteur.
• Les câbles de rallonge d'une longueur maximale de
25m doivent présenter une section transversale de 1,5
mm2, ceux d'une longueur supérieure à 25 m doivent
présenter une section transversale de 2,5 mm2.
• Le branchement au réseau est équipé d'un fusible à
action retardée de 16 A.
Les raccordements et les réparations de l'installation
électrique ne doivent être effectuées que par un électri-
cien.
En cas de questions supplémentaires, veuillez fournir les
23
