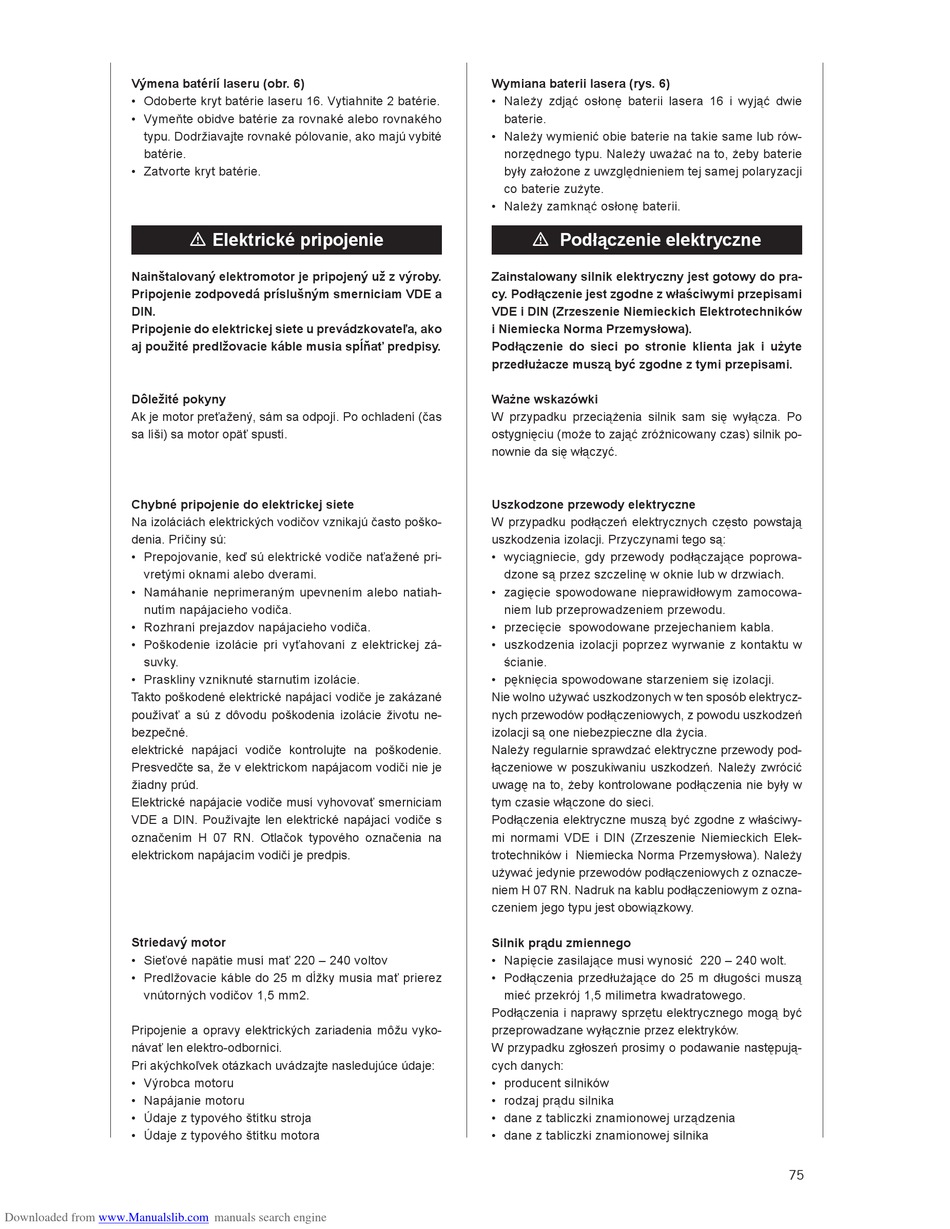

Výmena batérií laseru (obr. 6)
• Odoberte kryt batérie laseru 16. Vytiahnite 2 batérie.
• Vymeňte obidve batérie za rovnaké alebo rovnakého
typu. Dodržiavajte rovnaké pólovanie, ako majú vybité
batérie.
• Zatvorte kryt batérie.
Nainštalovaný elektromotor je pripojený už z výroby.
Pripojenie zodpovedá príslušným smerniciam VDE a
DIN.
Pripojenie do elektrickej siete u prevádzkovateľa, ako
aj použité predlžovacie káble musia spĺňať predpisy.
Dôležité pokyny
Ak je motor preťažený, sám sa odpojí. Po ochladení (čas
sa líši) sa motor opäť spustí.
Chybné pripojenie do elektrickej siete
Na izoláciách elektrických vodičov vznikajú často poško-
denia. Príčiny sú:
• Prepojovanie, keď sú elektrické vodiče naťažené pri-
vretými oknami alebo dverami.
• Namáhanie neprimeraným upevnením alebo natiah-
nutím napájacieho vodiča.
• Rozhraní prejazdov napájacieho vodiča.
• Poškodenie izolácie pri vyťahovaní z elektrickej zá-
suvky.
• Praskliny vzniknuté starnutím izolácie.
Takto poškodené elektrické napájací vodiče je zakázané
používať a sú z dôvodu poškodenia izolácie životu ne-
bezpečné.
elektrické napájací vodiče kontrolujte na poškodenie.
Presvedčte sa, že v elektrickom napájacom vodiči nie je
žiadny prúd.
Elektrické napájacie vodiče musí vyhovovať smerniciam
VDE a DIN. Používajte len elektrické napájací vodiče s
označením H 07 RN. Otlačok typového označenia na
elektrickom napájacím vodiči je predpis.
Striedavý motor
• Sieťové napätie musí mať 220 – 240 voltov
• Predlžovacie káble do 25 m dĺžky musia mať prierez
vnútorných vodičov 1,5 mm2.
Pripojenie a opravy elektrických zariadenia môžu vyko-
návať len elektro-odborníci.
Pri akýchkoľvek otázkach uvádzajte nasledujúce údaje:
• Výrobca motoru
• Napájanie motoru
• Údaje z typového štítku stroja
• Údaje z typového štítku motora
Downloaded from www.Manualslib.com
m Elektrické pripojenie
manuals search engine
Wymiana baterii lasera (rys. 6)
• Należy zdjąć osłonę baterii lasera 16 i wyjąć dwie
baterie.
• Należy wymienić obie baterie na takie same lub rów-
norzędnego typu. Należy uważać na to, żeby baterie
były założone z uwzględnieniem tej samej polaryzacji
co baterie zużyte.
• Należy zamknąć osłonę baterii.
m Podłączenie elektryczne
Zainstalowany silnik elektryczny jest gotowy do pra-
cy. Podłączenie jest zgodne z właściwymi przepisami
VDE i DIN (Zrzeszenie Niemieckich Elektrotechników
i Niemiecka Norma Przemysłowa).
Podłączenie do sieci po stronie klienta jak i użyte
przedłużacze muszą być zgodne z tymi przepisami.
Ważne wskazówki
W przypadku przeciążenia silnik sam się wyłącza. Po
ostygnięciu (może to zająć zróżnicowany czas) silnik po-
nownie da się włączyć.
Uszkodzone przewody elektryczne
W przypadku podłączeń elektrycznych często powstają
uszkodzenia izolacji. Przyczynami tego są:
• wyciągniecie, gdy przewody podłączające poprowa-
dzone są przez szczelinę w oknie lub w drzwiach.
• zagięcie spowodowane nieprawidłowym zamocowa-
niem lub przeprowadzeniem przewodu.
• przecięcie spowodowane przejechaniem kabla.
• uszkodzenia izolacji poprzez wyrwanie z kontaktu w
ścianie.
• pęknięcia spowodowane starzeniem się izolacji.
Nie wolno używać uszkodzonych w ten sposób elektrycz-
nych przewodów podłączeniowych, z powodu uszkodzeń
izolacji są one niebezpieczne dla życia.
Należy regularnie sprawdzać elektryczne przewody pod-
łączeniowe w poszukiwaniu uszkodzeń. Należy zwrócić
uwagę na to, żeby kontrolowane podłączenia nie były w
tym czasie włączone do sieci.
Podłączenia elektryczne muszą być zgodne z właściwy-
mi normami VDE i DIN (Zrzeszenie Niemieckich Elek-
trotechników i Niemiecka Norma Przemysłowa). Należy
używać jedynie przewodów podłączeniowych z oznacze-
niem H 07 RN. Nadruk na kablu podłączeniowym z ozna-
czeniem jego typu jest obowiązkowy.
Silnik prądu zmiennego
• Napięcie zasilające musi wynosić 220 – 240 wolt.
• Podłączenia przedłużające do 25 m długości muszą
mieć przekrój 1,5 milimetra kwadratowego.
Podłączenia i naprawy sprzętu elektrycznego mogą być
przeprowadzane wyłącznie przez elektryków.
W przypadku zgłoszeń prosimy o podawanie następują-
cych danych:
• producent silników
• rodzaj prądu silnika
• dane z tabliczki znamionowej urządzenia
• dane z tabliczki znamionowej silnika
