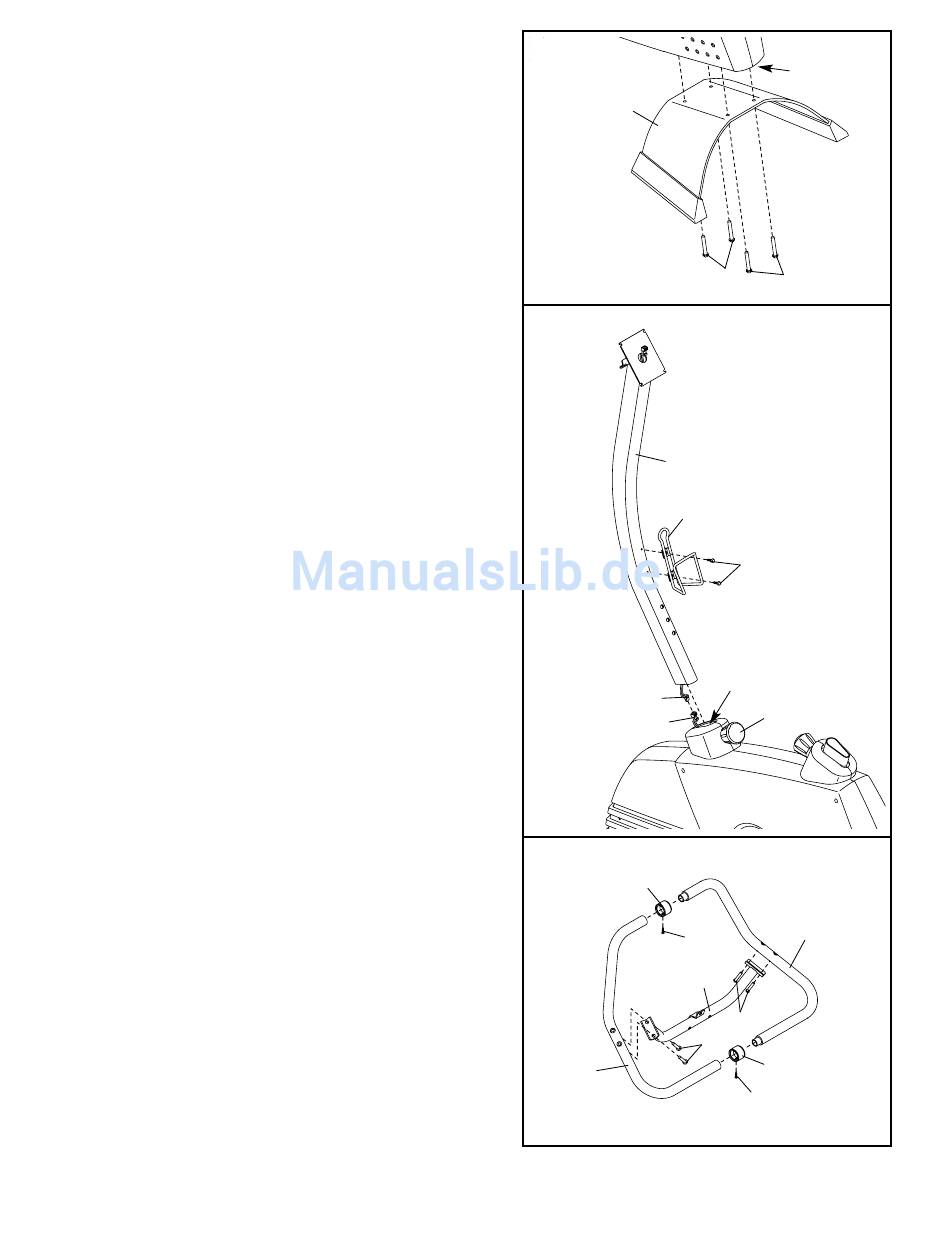

2. Während eine zweite Person das hintere Ende des
Rahmens (1) hochhält, befestigen Sie den hinteren
Stabilisator (16) mit vier M8 x 33mm Knopfschrauben
(40) am Rahmen.
3. Während eine andere Person den Pfosten (2) in der
gezeigten Position hält, verbinden Sie den oberen Draht-
halter (42) mit dem unteren Drahthalter (43). Ziehen Sie
vorsichtig am oberen Ende des oberen Drahthalters, so
dass keine Schlaffheit im Drahthalter verbleibt.
Drehen Sie den angezeigten Verstellknopf (20) zwei
oder drei Umdrehungen gegen den Uhrzeigersinn um
ihn zu lockern. Dann ziehen Sie den Knopf, führen Sie
den Pfosten (2) in den Rahmen (1) ein, und lassen den
Knopf wieder los. Achten Sie aber darauf, dass Sie
die Drahthalter (42, 43) nicht einklemmen. Schieben
Sie den Pfosten leicht hoch und runter bis der Stift
am Knopf in eines der Löcher am Pfosten ein-
schnappt. Dann drehen Sie den Knopf im
Uhrzeigersinn bis er fest sitzt.
Befestigen Sie den Wasserflaschenhalter (31) mit zwei
M4 x 12mm Schrauben (41) am Pfosten (2).
4. Geben Sie die zwei Haltestangenringe (73) auf die
linke Haltestange (3). Schieben Sie die Enden der
rechten Haltestange (5) in die linke Haltestange.
Befestigen Sie die Haltestangenringe, die linke
Haltestange und die rechte Haltestange mit zwei M4 x
16mm Schrauben (57).
Befestigen Sie die Haltestangenklammer (6) mit vier
M8 x 22mm Knopfschrauben (59) an der linken und
der rechten Haltestange (3, 5).
2
16
3
42
4
73
3
6
1
40
40
Klemmen Sie bei
diesem Schritt
die Drahthalter
(42, 43) nicht ab.
2
31
41
1
20
43
5
57
6
59
59
73
57
