Inbetriebnahme
Brennkopf-Einstelldaten
Einstelldaten
Die Grund-Einstelldaten sind Werksein-
stellungen und beziehen sich auf ca.
80% der max. Brennerleistung.
Sie gelten als Richtwerte und können je
nach Anlageverhältnisse, Abgasanaly-
se und Brennverhalten nachjustiert wer-
den.
Die Einstelldaten werden ausgehend
von der Nullstellung eingestellt.
Nullstellung bedeutet:
· Skalenwert Null
· Mass M und H gem. Tabelle
Brennertyp
EK 3.50 G-ROA
EK 3.70 G-ROA
10
Achtung!
Vor Inbetriebnahme sind Einstelldaten
gemäss Tabelle zu kontrollieren.
Hierzu ist der Düsenstock auszubauen
(siehe Service-Hinweise, Wartung
Brenner).
Grundeinstellmasse
A
B
F
35
0
3
35
0
3
09/2005 - Art. Nr. 13 019 528A

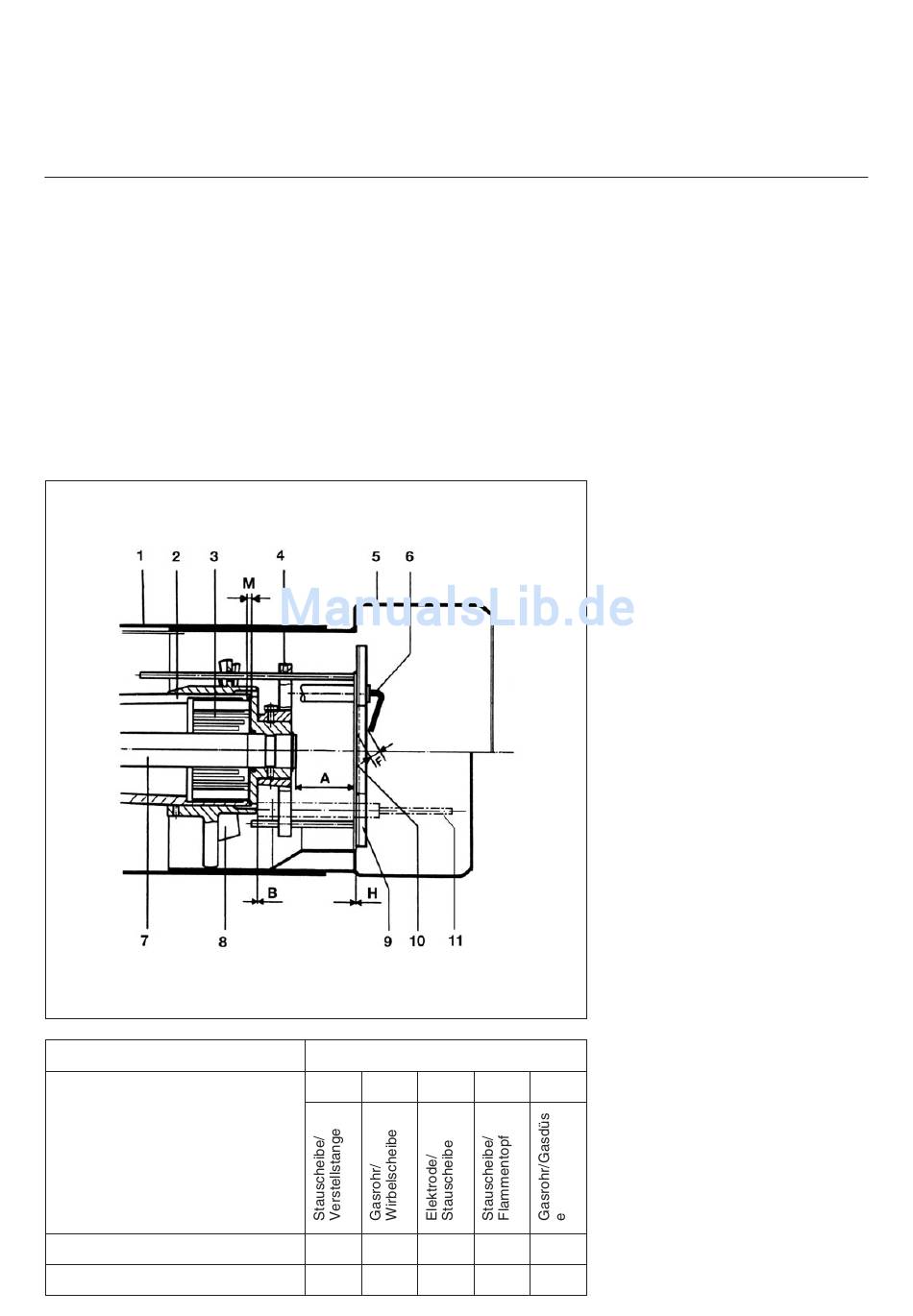

Brennkopf
1
Brennerrohr
2
Gasrohr
3
Gaslineardüse
4
Elektrodenhalter
5
Flammentopf
6
Zündelektrode
7
Düsenverstellstange
8
Überrohr mit Wirbelrippen
9
Segmentstauscheibe
10
Lochstauscheibe
11
Ionisationsstab
(Sonderausführung)
H
M
0
8
0
8
