DEMONTAGE DU SYSTEME 4000
Tout d'abord, n'oubliez pas de démonter les connecteurs où règnent des
ten sions dangereuses.
50 50

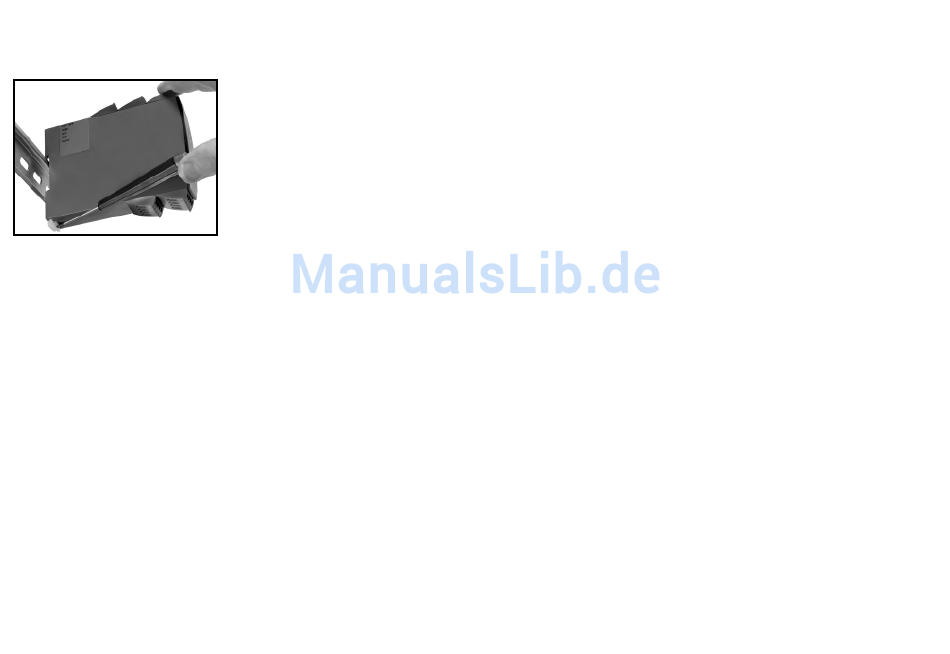

Figure 1 :
Débloquez le verrou inférieur pour
dégager le module du rail DIN.
TRANSMETTEUR UNIVERSEL
PReasy 4114
• Entrées : RTD, TC, mV, Ohm, potentiomètre, mA et V
• Alimentation 2-fils > 16 V
• Programmable en face avant à l'aide du PR 4501
• Sorties : courant et tension
• Alimentation multi-tension ca ou cc

Applications :

• Mesure électronique linéarisée de la température avec un capteur RTD ou un
thermocouple.
• Conversion d'une variation de la résistance linéaire en un signal courant ou
tension analogique. Signal potentiométrique en provenance de vannes, vannes
papillons ou mouvement linéaire.
• Alimentation et isolateur de signaux pour transmetteurs 2-fils.
• Contrôle de procédés avec sortie analogique standard.
• Isolataion galvanique de signaux analogiques et mesure de signaux flottants.
• Le 4114 a été construit avec un niveau de sécurité élevé permettant de l'utili-
ser dans les installations classées SIL 2.
Caractéristiques techniques :
• Quand l'indicateur / console de programmation 4501 est monté, tous les
paramètres de fonctionnement peuvent être réglés quelle que soit l'application.
Le module est équipé de commutateurs électroniques et ne nécessite donc
aucun réglage de commutateurs DIP.
• La LED verte / rouge en face avant indique un fonctionnement normal ou
incorrect du module.
• Vérification continue des données sauvegardées.
• Isolation galvanique 3-port de 2,3 kVca.

Montage / installation:

• Pour montage vertical ou horizontal sur rail DIN sans espace entre les modules
avoisinants et jusqu'à 42 modules par mètre.
