PR 4501 DISPLAY / PROGRAMMERINGSFRONT

Anvendelse:
• Kommunikationsinterface til ændring af driftsparametre i 4114.
• Kan flyttes fra en 4114 til en anden 4114 og downloade den første transmit-
ters opsætning til efterfølgende transmittere.
• Som fastmonteret display til visualisering af procesdata og status.
Teknisk karakteristik:
• Fire liniers LCD-display; 1 linie med højden 5,57 mm, 2 linier med højden 3,33
mm, og 1 linie med faste ikoner.
• Programmeringsadgang kan forhindres ved indkodning af et password.
Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin-
ger er så høj som muligt.
Montage / installation:
• Klikkes på fronten af 4114.
8

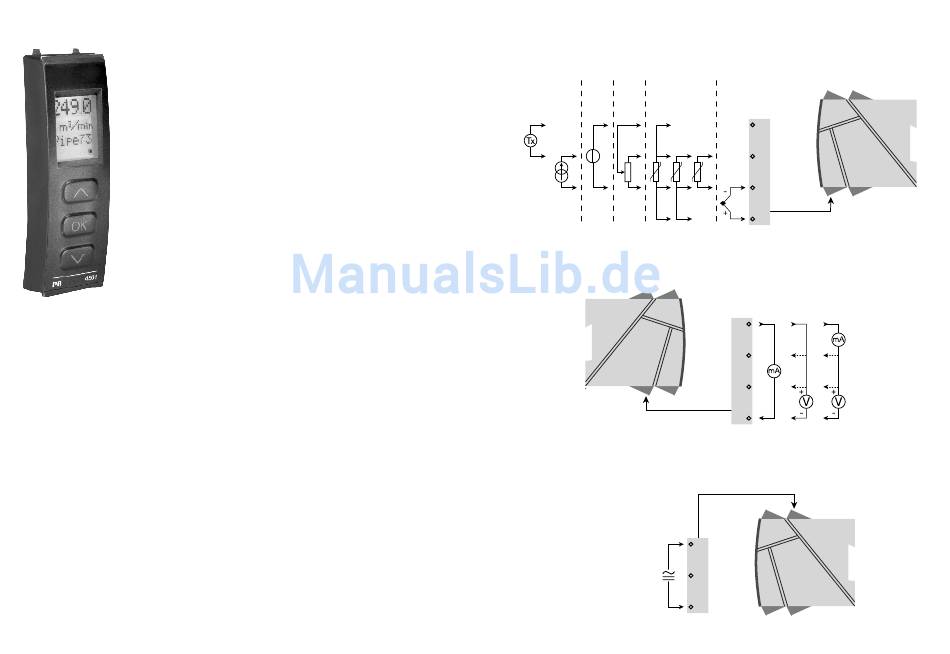

Applikationer

Indgangssignaler:
Spæn-
Potenti-
Strøm ding ometer RTD og lin.R
Forbindelse, ledere
+
+
-
-
Udgangssignaler:
Forsyning:
33
21,6...253 VAC
32
eller
19,2...300 VDC
31
TC
44
43
42
41
Analog, 0/4...20 mA og spænding
12
+
-
14
+
10 V 10 V
-
1 V 1 V
13
11
9
