AFMONTERING AF SYSTEM 4000

Husk først at demontere tilslutningsklemmerne med farlig spænding.
6

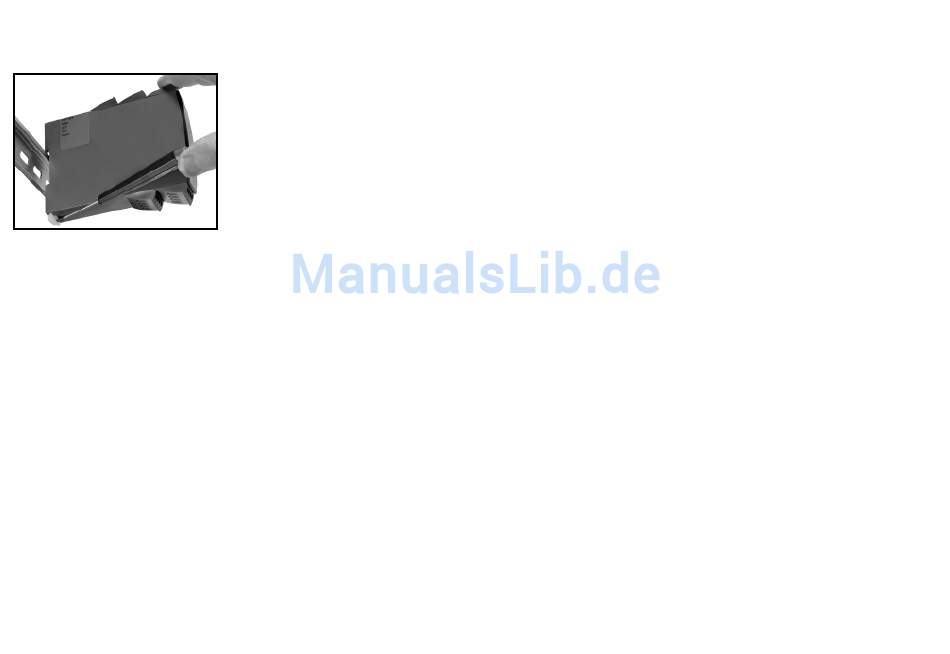

Billede 1:
Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.
UNIVERSAL TRANSMITTER
PReasy 4114
• Indgang for RTD, TC, Ohm, potentiometer, mA og V
• 2-trådsforsyning > 16 V
• Programmerbar via displayfront
• Strøm- og spændingsudgang
• Universel forsyning med AC eller DC

Anvendelse:

• Lineariseret elektronisk temperaturmåling med modstandsføler eller termoele-
mentføler.
• Omsætning af lineær modstandsændring til standard analogt strøm- / spæn-
dingssignal, f.eks. fra ventiler, spjæld eller lineære bevægelser med påmonte-
ret potentio meter.
• Spændingsforsyning og signalisolator for 2-trådstransmittere.
• Styring af procesforløb med standard analog udgang.
• Galvanisk adskillelse af analoge signaler og måling af ikke-stelbundne signaler.
• 4114 er konstrueret med et højt sikkerhedsniveau, så den er anvendelig i
SIL 2 installationer.

Teknisk karakteristik:

• Med påmonteret display / programmeringsfront kan alle driftsparametre tilpas-
ses enhver applikation. Elektroniske hardwareswitche betyder, at modulet
ikke skal åbnes for indstilling af dipswitche.
• Grøn / rød LED i front, der indikerer normal drift og funktionsfejl.
• Der er løbende sikkerhedscheck af gemte data.
• 3-port 2,3 kVAC galvanisk isolation.

Montage / installation:

• Monteres på DIN-skinne, vertikalt eller horisontalt. Modulerne kan monteres
uden indbyrdes afstand, hvilket svarer til 42 moduler pr. meter.
