Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.

Wenn die Front LED rot leuchtet / Display zeigt AO.ER

PR 4114 ist als SIL-2-Gerät mit einem hohen Sicherheitsniveau entwickelt worden. Deshalb erfolgt eine kontinuierliche
Messung des Ausgangs-Stromes bei dem 4...20 mA-Ausgangssignal. Wenn der Strom 0 mA ist, schaltet das Gerät in den
Fehler-Modus und die LED-Anzeige leuchtet rot. Diese Funktion ist keine Standard-Option, sondern muss aktiv im Menü
ausgewählt werden. Der Fehler-Modus kann nur zurückgesetzt werden durch Aus- und wieder Einschalten der
Spannungsversorgung des Gerätes.
6

Zerlegung des systems 4000

4114V106-DE

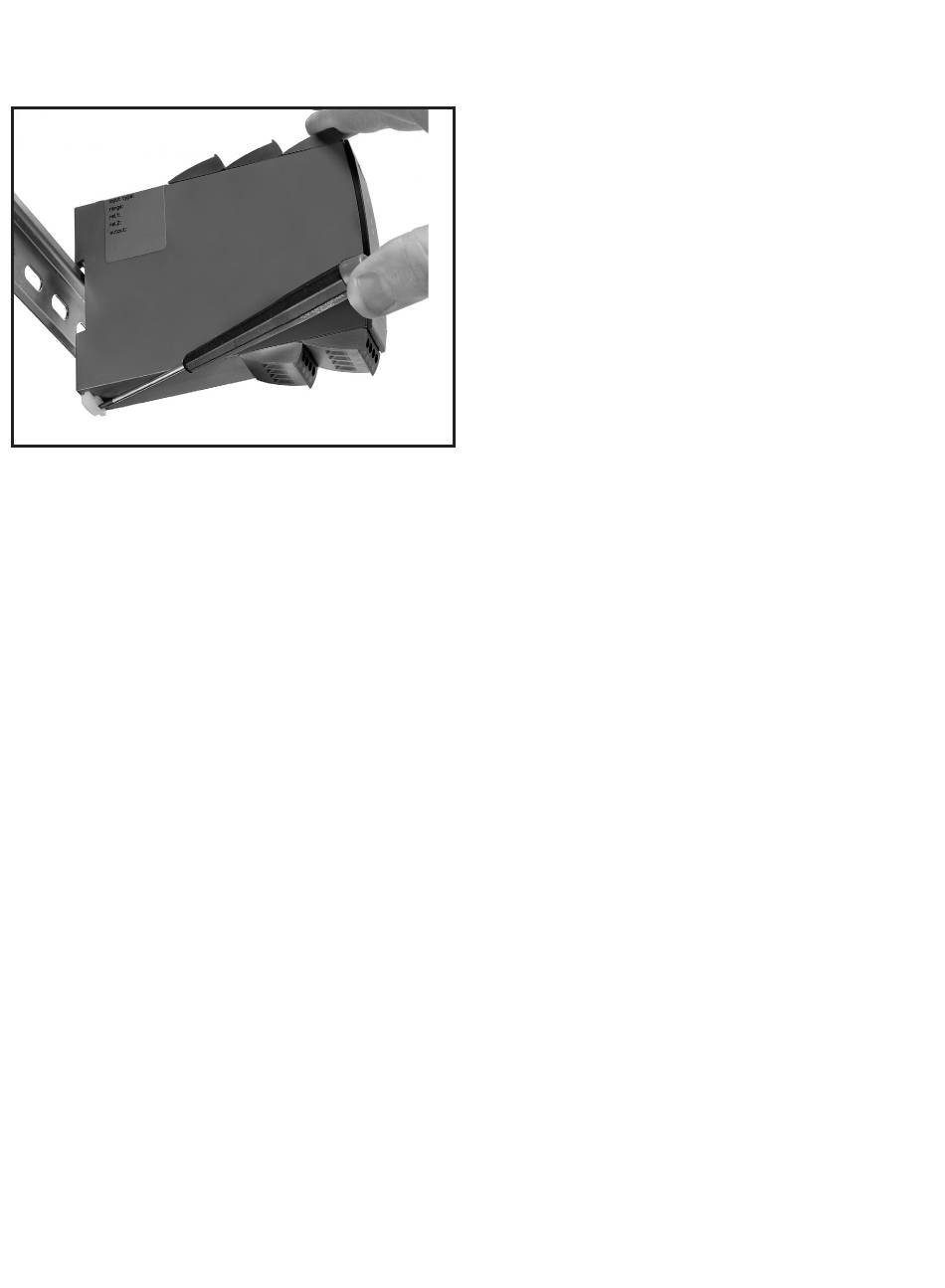

Abbildung 1:
Das Gerät wird von der DIN-Schiene gelöst, indem man den
unteren Verschluss löst.
