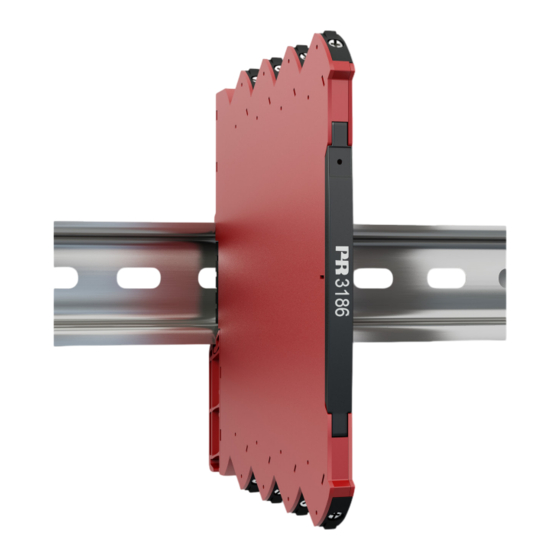

PR electronics 3186A Produkthandbuch
Vorschau ausblenden
Andere Handbücher für 3186A:
- Produkthandbuch (18 Seiten) ,
- Produkthandbuch (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Produkthandbuch
3186A:
2-Leiter
Messumformer / Verstärker
3186B:
2-Leiter Trennverstärker für
Stromsignale
ZONE 2
Zone 2
TEMPERATUR
|
EX-SCHNITTSTELLEN
Nr. 318 6V101- DE
A b S eriennr. : 1713390 01
ZONE 2 / DIV 2
|
KOMMUNIKATIONSSCHNITTSTELLEN
CCOE
|
MULTIFUNKTIONAL
PERFORMANCE
MADE
SMARTER
|
TRENNER
|
ANZEIGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 3186A
Inhaltszusammenfassung für PR electronics 3186A
- Seite 1 Produkthandbuch PERFORMANCE MADE 3186A: 2-Leiter SMARTER Messumformer / Verstärker 3186B: 2-Leiter Trennverstärker für Stromsignale CCOE ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 318 6V101- DE A b S eriennr. : 1713390 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die... -
Seite 3: Inhaltsverzeichnis
3186A: 2-Leiter Messumformer / Verstärker 3186B: 2-Leiter Trennverstärker für Stromsignale Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
MEINES Vor dem abgeschlossenen festen Einbau des Gerätes darf daran keine gefährliche Spannung angeschlossen werden. Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Bei Anwendungen, wo Gefährliche Spannung an Ein-/Ausgänge des Gerätes angeschlossen ist, ist auf GEFÄHRLICHE genügend Abstand bzw. - Seite 5 Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de, Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez.
-
Seite 6: Reinigung
Die Geräte müssen in einem geeigneten Gehäuse, mit einer Schutzart von mindestens IP54 gemäß EN60529 – unter Berücksichtigung der Umweltbedingungen, unter denen das Gerät eingesetzt werden soll - installiert werden. Wenn die Temperatur unter Nennbedingungen 70°C am Kabel oder an der Kabeleinführung überschreitet, oder 80°C an der Verzweigung der Leiter überschreitet, müssen die Temperaturspezifikation des gewählten Kabel in Übereinstimmung mit den tatsächlich gemessenen Temperatur sein. -
Seite 7: Montage Und Demontage Des Systems 3000
Montage und Demontage des Systems 3000 Abbildung 1: Montage auf Hutschiene / Power Rail. Das Gerät wird auf der Power Rail oder Hutschiene aufgeschnappt. Abbildung 2: Lösen von Hutschiene / Power Rail. Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der Schiene gelöst, indem man den unteren Verschluss löst. -
Seite 8: Installation Auf Hutschiene
Installation auf Hutschiene Endhalter Bei Anwendungen der Marine muss der 3186 durch einen Endhalter gestützt werden (PR Artikel 9404). Kennzeichnung Die Frontplatte der 3100-Serie ist zur Anbringung eines Etikettes mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. -
Seite 9: Typenschild
Typenschild Klemmennummer 3186A2 Typennr. Klemmen- anschluss Zulassungen 3186B2 Klemmennummer Typennr. Klemmen- anschluss Zulassungen 3186V101-DE... -
Seite 10: Verwendung
• Slimline Gehäuse mit 6 mm Breite Verwendung • Der 3186A ist ein über den Ausgang gespeister 1:1 2-Leiter Trennverstärker, der ein passives Eingangssignal aufnimmt und als passives Ausgangssignal abgibt. • Der 3186B ist ein über den Ausgang gespeister 1:1 2-Leiter Trennverstärker, der ein aktives Eingangssignal aufnimmt und es als passives Ausgangssignal abgibt. -
Seite 11: Bestellangaben
3186A ........ - Seite 12 Die Folgenden Ausnahmen müssen berücksichtigt werden, um sicherzustellen, dass die maximale interne Temperatur für 3186B1 & B2 nicht überschritten wird. 3186B1 Verlustleistung bei T = 70°C: Umg. 1450 Unterspannungs- zustand 1000 Richtige Arbeits- bereich Temperaturbegrenzung bei TUmg. = 70ºC Spannung V in V* Versorgung Verlustleistung bei T...
- Seite 13 Eingangs- und Ausgangsspezifikationen: Verfügbare Versorgungsspannung für 2-Leiter Sensoren (3186A) ..3,5...32,5 V Signalbereich, Eingang zum Ausgang......3,8...20,5 mA Signalwandlung .
- Seite 14 Eingehaltene Behördenvorschriften: EMV ......... . . 2014/30/EU LVD .
-
Seite 15: Anschlüsse
Anschlüsse 3186A + V Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 + V Versorgung Eingang Ausgang 4...20 mA Kanal 2 Kanal 2 3186B + V Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 + V Versorgung Eingang Ausgang 4...20 mA... -
Seite 16: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 1710 Modell 3186B hinzugefügt Spezifikationen für Verlustleistung hinzugefügt. 3186V101-DE... - Seite 17 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
