Montage Und Demontage - PR electronics 7501 Produkthandbuch

Um die Sensorkabel mit dem 7501 zu verbinden oder die Ausrichtung des Displays zu verändern, muss das Gehäuse
demontiert werden und das Innengerät muss herausgenommen werden. Dies kann in sechs einfachen Schritten erfolgen.
!! Trennen Sie vor der Demontage die Stromversorgung vom Gerät.

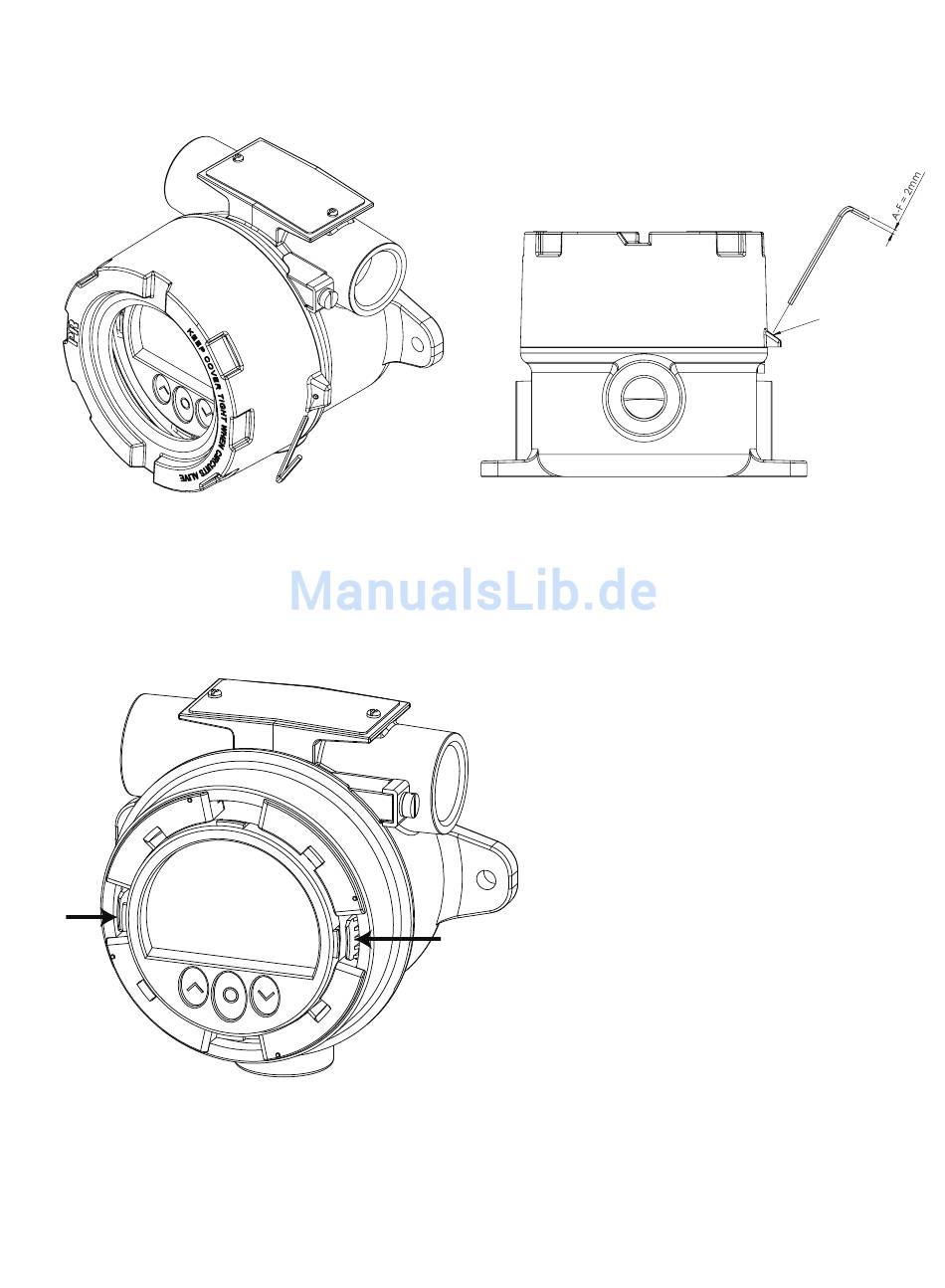

1. Lösen Sie die Sicherungsschraube mit einem Steckschlüssel mit Schlüsselweite 2 [mm]. Diese Schraube befindet sich auf
der Oberseite des Gehäuses.
2. Schrauben Sie den Gehäusedeckel ab, indem Sie ihn entgegen dem Uhrzeigersinn drehen.
Punkt 3 und 4 gelten nur für Geräte mit Tasten und Display.
3. Drücken und halten Sie die zwei Klemmen, die sich links und rechts an der Displayeinheit befinden.

Montage und Demontage

7501V106-DE
Sicherungs-
schraube
