Rullende Hjælpetekster I Displaylinie 3 - PR electronics 4114 Handbuch

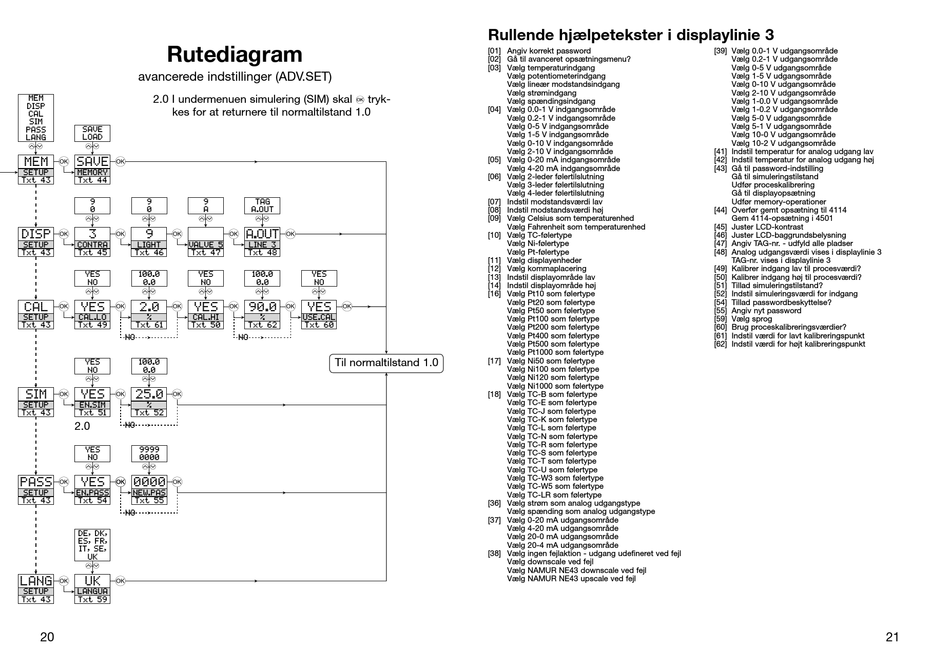

Rutediagram
avancerede indstillinger (ADV.SET)
,$,
2.0 I undermenuen simulering (SIM) skal
"(2/
kes for at returnere til normaltilstand 1.0
#!+
2(,
/!22 2!5$
+!-& +.!"
,$, 2!5$
2$34/ ,$,.18
3UQ  3UQ


"(2/
2$34/ #.-31! +(&'3 5!+5$
3UQ  3UQ  3UQ  3UQ
8$2  8$2
-.
#!+ 8$2  8$2
2$34/ #!++. #!+'(
3UQ  3UQ  3UQ  3UQ
-.
8$2
-.
2(, 8$2
2$34/ $-2(,
3UQ  3UQ  3UQ
-.
2.0
8$2
-.
/!22 8$2
2$34/ $-/!22 -$6/!2
3UQ  3UQ  3UQ
-.
"$ "*
$2 %1
(3 2$
4*
+!-& 4*
2$34/ +!-&4!
3UQ  3UQ
20
tryk-
 3!&
! !.43
!.43
+(-$
3UQ
 8$2
-.  -.
 8$2
42$#!+
3UQ  3UQ
-.
Til normaltilstand 1.0
Rullende hjælpetekster i displaylinie 3
[01] Angiv korrekt password
[02] Gå til avanceret opsætningsmenu?
[03] Vælg temperaturindgang
Vælg potentiometerindgang
Vælg lineær modstandsindgang
Vælg strømindgang
Vælg spændingsindgang
[04] Vælg 0.0-1 V indgangsområde
Vælg 0.2-1 V indgangsområde
Vælg 0-5 V indgangsområde
Vælg 1-5 V indgangsområde
Vælg 0-10 V indgangsområde
Vælg 2-10 V indgangsområde
[05] Vælg 0-20 mA indgangsområde
Vælg 4-20 mA indgangsområde
[06] Vælg 2-leder følertilslutning
Vælg 3-leder følertilslutning
Vælg 4-leder følertilslutning
[07] Indstil modstandsværdi lav
[08] Indstil modstandsværdi høj
[09] Vælg Celsius som temperaturenhed
Vælg Fahrenheit som temperaturenhed
[10] Vælg TC-følertype
Vælg Ni-følertype
Vælg Pt-følertype
[11] Vælg displayenheder
[12] Vælg kommaplacering
[13] Indstil displayområde lav
[14] Indstil displayområde høj
[16] Vælg Pt10 som følertype
Vælg Pt20 som følertype
Vælg Pt50 som følertype
Vælg Pt100 som følertype
Vælg Pt200 som følertype
Vælg Pt400 som følertype
Vælg Pt500 som følertype
Vælg Pt1000 som følertype
[17] Vælg Ni50 som følertype
Vælg Ni100 som følertype
Vælg Ni120 som følertype
Vælg Ni1000 som følertype
[18] Vælg TC-B som følertype
Vælg TC-E som følertype
Vælg TC-J som følertype
Vælg TC-K som følertype
Vælg TC-L som følertype
Vælg TC-N som følertype
Vælg TC-R som følertype
Vælg TC-S som følertype
Vælg TC-T som følertype
Vælg TC-U som følertype
Vælg TC-W3 som følertype
Vælg TC-W5 som følertype
Vælg TC-LR som følertype
[36] Vælg strøm som analog udgangstype
Vælg spænding som analog udgangstype
[37] Vælg 0-20 mA udgangsområde
Vælg 4-20 mA udgangsområde
Vælg 20-0 mA udgangsområde
Vælg 20-4 mA udgangsområde
[38] Vælg ingen fejlaktion - udgang udefineret ved fejl
Vælg downscale ved fejl
Vælg NAMUR NE43 downscale ved fejl
Vælg NAMUR NE43 upscale ved fejl
[39] Vælg 0.0-1 V udgangsområde
Vælg 0.2-1 V udgangsområde
Vælg 0-5 V udgangsområde
Vælg 1-5 V udgangsområde
Vælg 0-10 V udgangsområde
Vælg 2-10 V udgangsområde
Vælg 1-0.0 V udgangsområde
Vælg 1-0.2 V udgangsområde
Vælg 5-0 V udgangsområde
Vælg 5-1 V udgangsområde
Vælg 10-0 V udgangsområde
Vælg 10-2 V udgangsområde
[41] Indstil temperatur for analog udgang lav
[42] Indstil temperatur for analog udgang høj
[43] Gå til password-indstilling
Gå til simuleringstilstand
Udfør proceskalibrering
Gå til displayopsætning
Udfør memory-operationer
[44] Overfør gemt opsætning til 4114
Gem 4114-opsætning i 4501
[45] Juster LCD-kontrast
[46] Juster LCD-baggrundsbelysning
[47] Angiv TAG-nr. - udfyld alle pladser
[48] Analog udgangsværdi vises i displaylinie 3
TAG-nr. vises i displaylinie 3
[49] Kalibrer indgang lav til procesværdi?
[50] Kalibrer indgang høj til procesværdi?
[51] Tillad simuleringstilstand?
[52] Indstil simuleringsværdi for indgang
[54] Tillad passwordbeskyttelse?
[55] Angiv nyt password
[59] Vælg sprog
[60] Brug proceskalibreringsværdier?
[61] Indstil værdi for lavt kalibreringspunkt
[62] Indstil værdi for højt kalibreringspunkt
21
