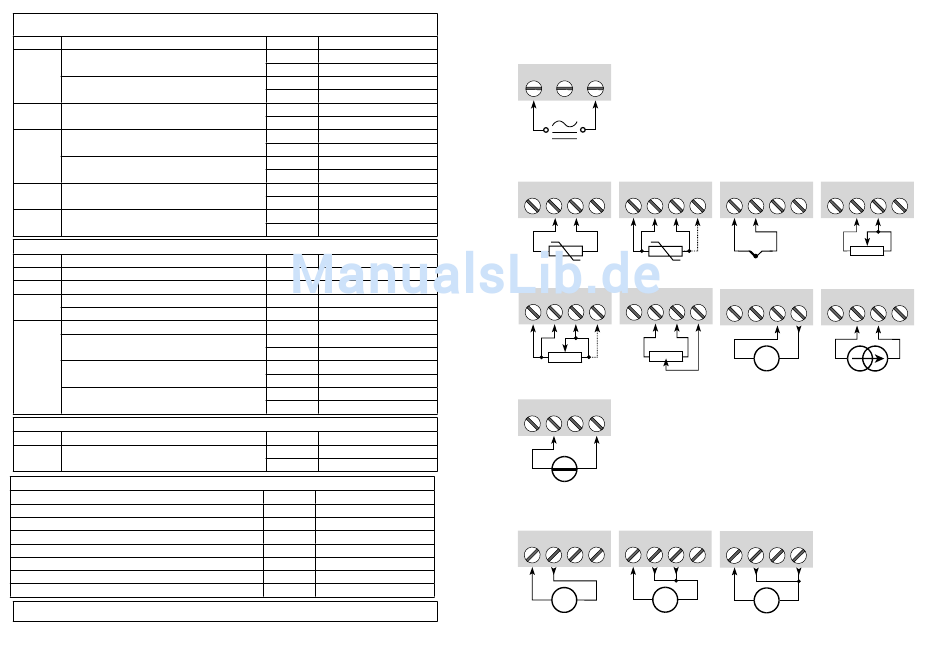

Tilslutninger - PR electronics 4114 Handbuch

Uden for område visning (IN.LO, IN.HI):
Ved overskridelse af A/D-konverterens eller polynomiets gyldige område.
Indgang Område
0...1 V / 0,2...1 V
VOLT
0...10 V / 2...10 V
CURR 0...20 mA / 4...20 mA
Ω
0...800
LIN.R
0...10 kΩ
POTM -
TEMP TC / RTD
Følerfejlsdetektering (SE.BR, SE.SH):
Indgang Område
CURR Strømsløjfebrud (4..20 mA)
POTM Alle
Ω
0...800
LIN.R
0...10 kΩ
TC
Pt100 2-leder
TEMP
Pt100 3-leder
Pt100 4-leder
Display under min.- / over max.-visning (-1999, 9999):
Indgang Område
Alle Alle
Visning ved hardwarefejl
Fejlsøgning
Test af intern kommunikation uC / ADC
Test af intern CJC-sensor
Checksum test af den aktuelle konfiguration i RAM
Checksum test af den aktuelle konfiguration i FLASH
Checkmåling af analog udgang
Check om gemt konfiguration i 4501 passer med modul
Test af 4501 / 4114 kommunikation
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
14
Visning Grænse
IN.LO < -25 mV
IN.HI > 1,2 V
IN.LO < -25 mV
IN.HI > 12 V
IN.LO < -1,05 mA
IN.HI > 25,05 mA
< -10 Ω
IN.LO
> 1075 Ω
IN.HI
< -10 Ω
IN.LO
IN.HI < 110 kΩ
IN.LO < -0,5 %
IN.HI > 100,5 %
IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C
Visning Grænse
SE.BR <= 3,6 mA; > = 21 mA
Ω
SE.BR > ca. 126 k
Ω
SE.BR > ca. 875
Ω
SE.BR > ca. 11 k
Ω
SE.BR > ca. 750 k / (1,25 V)
Ω
SE.BR > ca. 15 k
Ω
SE.SH < ca. 15
Ω
SE.BR > ca. 15 k
Ω
SE.SH < ca. 15
Ω
SE.BR > ca. 15 k
Ω
SE.SH < ca. 15
Visning Grænse
-1999 Displayværdi <-1999
9999 Displayværdi >9999
Visning Årsag
HW.ER Permanent fejl i ADC
CJ.ER CJC-sensor defekt
RA.ER Fejl i RAM
FL.ER Fejl i FLASH
AO.ER Fejl i analog udgang
TY.ER Konfiguration er ikke 4114
CO.ER Fejl i stikforbindelse

TILSLUTNINGER:

Forsyning:
31 32 33
Indgange:
RTD, 2-leder RTD, 3- / 4-leder
41 42 43 44 41 42 43 44
Modstand,
Potentiometer
3- / 4-leder
41 42 43 44 41 42 43 44
Spænding
41 42 43 44
- +
Udgange:
Strøm Spænding, 1 V
11 12 13 14 11 12 13 14
- + - +
V
mA
TC Modstand, 2-leder
41 42 43 44 41 42 43 44
+ -
2-Trådstransmitter Strøm
41 42 43 44 41 42 43 44
- +
- +
Tx
Spænding, 10 V
13
11 12 14
- +
V
15
