Montage

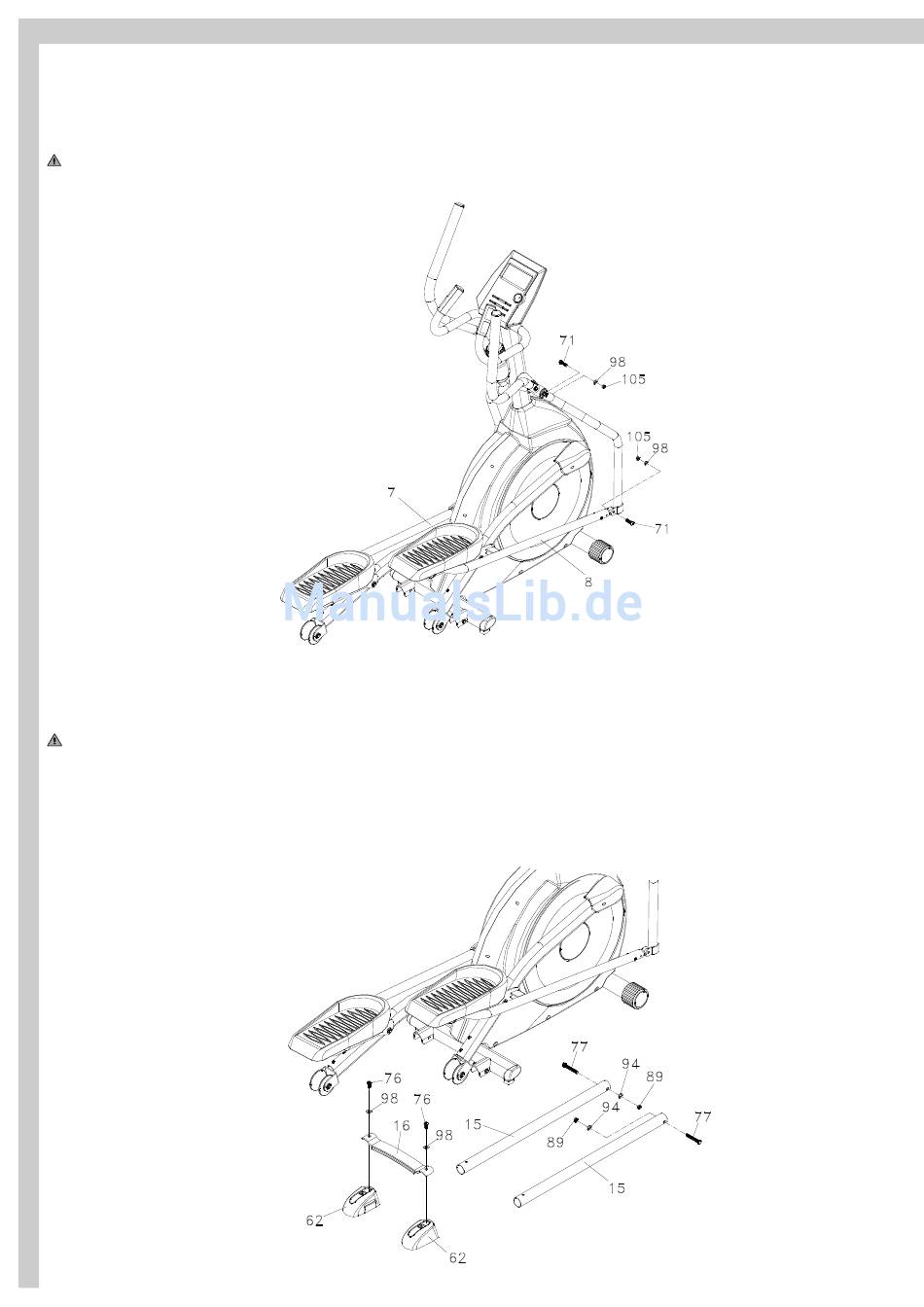

Schritt 3.1: Montage der Verbindungsrohre
Verbinden Sie die Enden der Verbindungsrohre (7/links und 8/rechts) mit der unteren Aufnahme der Pendelrohre
(4 u. 5). Verwenden Sie hierzu die Schraube (71) und die Unterlegscheibe (98) mit Mutter (105).
Achten Sie hierbei unbedingt darauf, dass sich die Unterlegscheibe unter der Mutter befinden muss und nicht unter der
Schraube.
ACHTUNG:
Die Schrauben (71) dürfen nur handfest angezogen werden, so dass die Verbindung Pendelrohr zu Verbindungsrohr
genügend Bewegungsfreiheit hat.
Schritt 3.2: Montage der Gleitrohre
Setzen Sie die beiden verchromten Gleitrohre (15) in die hintern Aufnahmen des Hauptrahmens (1) und befestigen Sie
diese mit den Schrauben (77) und den Unterlegscheiben (94) mit Muttern (89).
ACHTUNG:
Da die Gleitrohre stramm in der Aufnahme sitzen müssen, benötigen Sie beim Durchschieben der Schrauben (77)
eventuell einen Gummihammer.
Setzen Sie nun das Verbindungsstück (16) mit den beiden Abdeckkappen (61/links und 62/rechts) auf die hinteren
Enden der Gleitrohre (15) und verschrauben Sie diese mit je einer Schrauben (76) und einer Unterlegscheiben (98).
8
