Montage
Schritt 4: Montage der Abdeckungen

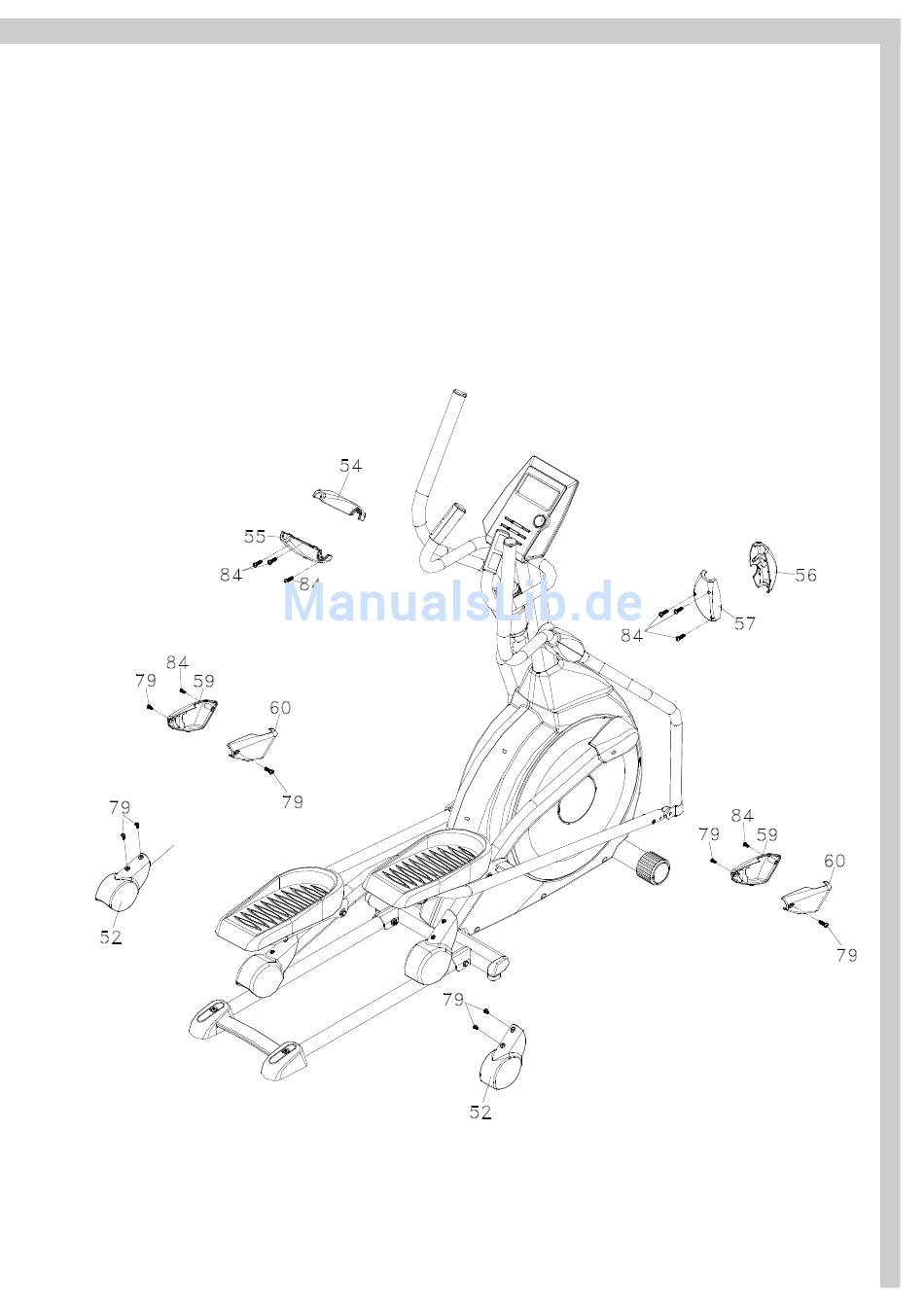

In diesem Schritt werden die einzelnen Abdeckungen montiert.
1. Pendelarmabdeckungen
Befestigen Sie die linken Pendelarmabdeckungen (54/vorne und 55/hinten) und die rechten Pendelarmabdeckungen
(56/vorne u. 57/hinten) an der Verbindungsstelle zwischen Pendelarm (4 u. 5) und Handgriff (13 u. 14) mit je drei
Schrauben (84).
2. Knickgelenkabdeckung
Befestigen Sie die Knickgelenkabdeckungen (59/links und 60/rechts) an den Knickgelenken (unteres Ende der
Pendelarme (4 u. 5) mit je zwei Schrauben (79) und einer Schraube (84).
3. Gleitrollenabdeckungen
Befestigen Sie die Gleitrollenabdeckungen (52) mit je zwei Schrauben (79) am unteren Ende der Pedalarme über den
Gleitrollen.
