9.2.5 Morning BOOST
Das Gerät wird zum Heizen des Raums während einer
eingestellten Zeit vor dem Einschaltzeitpunkt durch die
Schaltuhr genutzt.
Die Funktion kommt zum Einsatz, wenn ein Umluftteil
installiert ist.
Das Gerät startet früher und arbeitet nach denselben
Einstellungen für Betrieb und Temperaturregelung wir bei
gewöhnlicher Startzeit.
Der Abluftvolumenstrom kann auf 0 eingestellt werden,
wenn kein entsprechender Betrieb gewünscht wird.
Der Klappenausgang kann auf „nicht aktiv" gesetzt
werden. Dies bedeutet, dass angeschlossene Klappen
(z.B. Absperrklappe für Außenluft und Fortluft) nicht
beeinflusst werden. Normalerweise sind diese Klappen
geschlossen, wenn das Gerät gestoppt wurde, und sie
verbleiben geschlossen.
Gleichzeitig wird die Umluftklappe (nicht Swegon) geöff-
net, falls eine solche installiert ist.
Einstellungen:
Wert
Zeit für Start vor normaler
Startzeit laut Schaltuhr
Klappenausgang
Abluftventilator
AL/Raumtemp.
ZL-min.
ZL-max.
9.2.6 Sollwertverschiebung
Diese Funktion wird genutzt, um den Sollwert für Zu- und
Ablufttemperatur über ein externes Signal 0–10 V DC
(Steuereinheit Klemme 35 (-), 37 (+)) zu ändern. Z.B. kann
über eine externe Schaltuhr oder ein Potentiometer die
Temperatur zu gewissen Tageszeiten erhöht oder gesenkt
werden.
Der Sollwert kann um ±5 °C verschoben werden.
Bei Zuluftregelung wird der Sollwert für die Zulufttempe-
ratur und bei Abluftregelung der Sollwert für die Abluft-
temperatur verschoben.
Bei ABZU-Regelung 1 wird die Differenz zwischen Abluft
und Zuluft beeinflusst. Die Differenz kann nicht geringer
sein als 0 °C. Die Differenz sinkt mit steigenden Eingangs-
signal.
Bei ABZU-Regelung 2 wird der Sollwert für die Zuluft
verschoben.

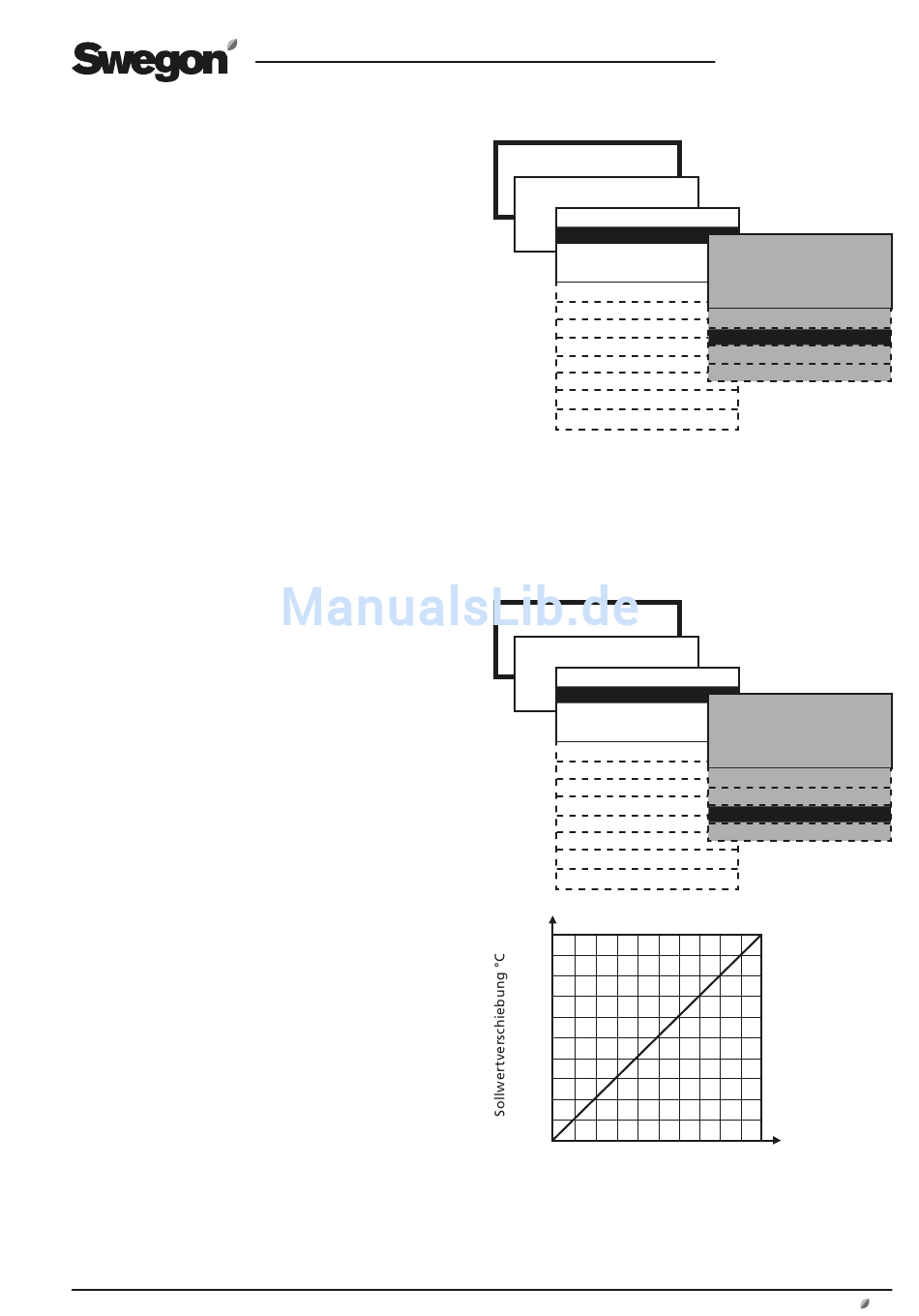

Bei Aktivierung der Funktion wird der Sollwert gemäß
nebenstehendem Diagramm verschoben.
Einstellungen:
Wert
Sollwertverschiebung
Änderungsrechte vorbehalten.
Einstellungs- Werkseitige
bereich
Einstellung
Std:Min
00:00
Nicht aktiv/aktiv Nicht aktiv
Nicht aktiv/aktiv Nicht aktiv
10 - 30 °C
22 °C
8 -20 °C
15 °C
16 -50 °C
28 °C
Einstellungs- Werkseitige
bereich
Einstellung
Nicht aktiv/aktiv Nicht aktiv
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
FEUCHTIGKEIT
EIN/AUSGÄNGE
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
FEUCHTIGKEIT
EIN/AUSGÄNGE
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
+5
+4
+3
+2
+1
0
-1
-2
-3
-4
-5
0
5
Steuersignal V DC
Sollwertverschiebung bedeutet:
Steuersignal 0 V DC: Der Sollwert wird um 5 °C gesenkt.
Steuersignal 5 V DC: Unveränderter Sollwert.
Steuersignal 10 V DC: Der Sollwert wird um 5 °C erhöht.
DE.COMPACTLP.180531
* TEMPERATUR *
TEMPERATUR REG.
AUSS. KOMPENS.
SOMMERNACHTKÜHL
INT. NACHTHEIZUNG
MORNING BOOST
SOLLWERTVERSCHIEB.
EXT. FUHLER
* TEMPERATUR *
TEMPERATUR REG.
AUSS. KOMPENS.
SOMMERNACHTKÜHL
INT. NACHTHEIZUNG
MORNING BOOST
SOLLWERTVERSCHIEB.
EXT. FUHLER
10
www.swegon.com
23
