1.5 Aggregatets delar
Nachstehend werden verschiedene Bauteile anhand einer vereinfachten
und schematischen Beschreibung einzeln dargestellt.
2
1
Abb. 1a
21
Außenluft
Zuluft

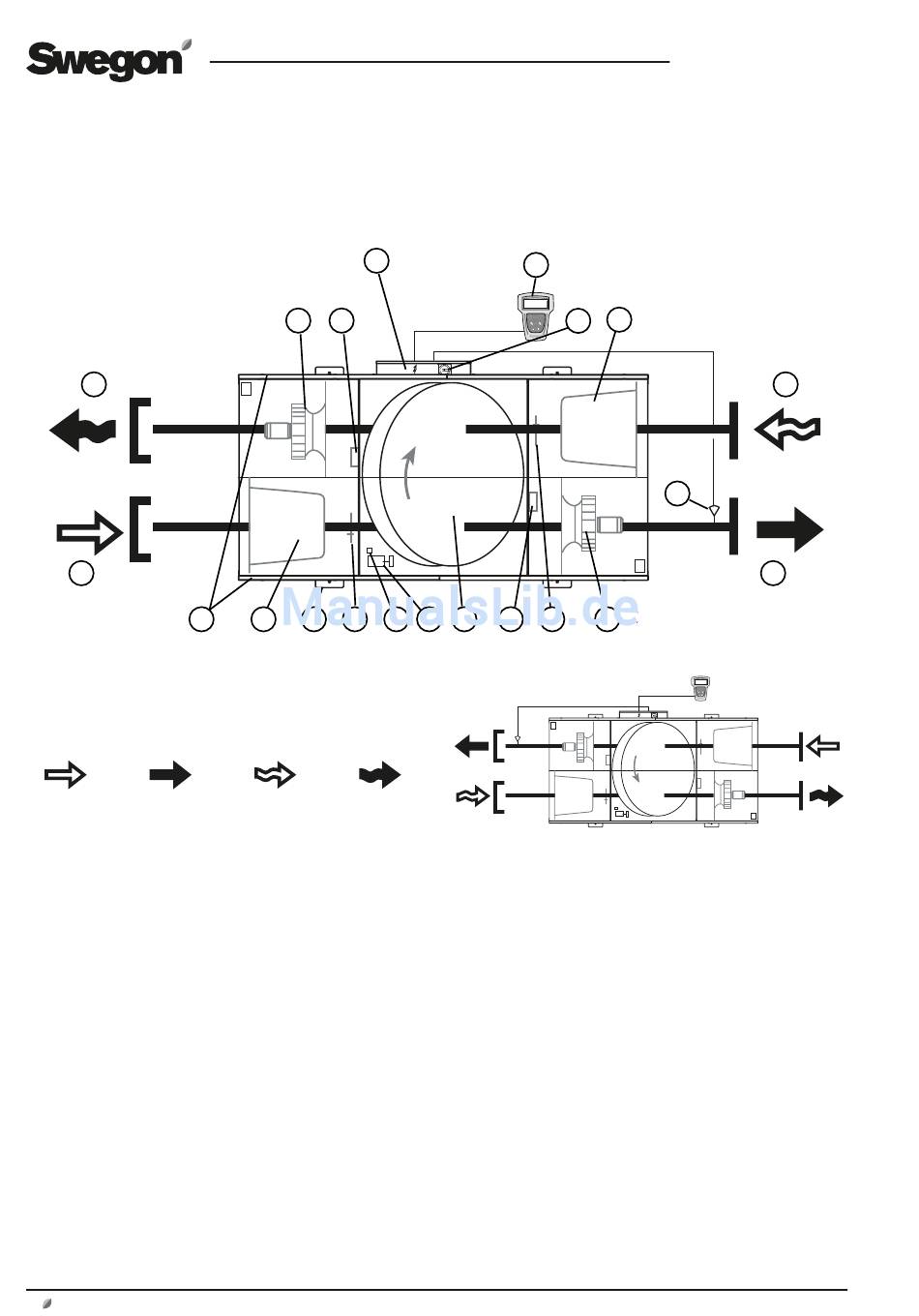

Das Gerät wird in Rechtsausführung gemäß Abb. 1a
geliefert.
Der Wechsel in Linksausführung gemäß Abb. 1b erfolgt
durch einen einfachen Eingriff in die Steuerausrüstung.
Bei Linksbetrieb (Abb. 1b) wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft –
bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT* (bei Linksbetrieb Abluft)
2 FORTLUFT* (bei Linksbetrieb Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Druckfühler Abluftventilator
(Position des Funktionsumschalters = 1)
5 Schaltkasten mit Steuereinheit
6 Bedienterminal
7 Haupt-/Sicherheitsschalter
8 Abluftfilter*
9 ABLUFT* (bei Linksbetrieb Außenluft)
10 ZULUFT* (bei Linksbetrieb Fortluft)
4
www.swegon.com
5
3
4
1
20
19
18
17
Abluft
Fortluft
6
7
16
15
14
13
1
Abb. 1b
Linksausführung
11 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
12 Zuluftventilator* mit Motor und Motorsteuerung
13 Fühler Ablufttemperatur*
14 Druckfühler Zuluftventilator*
(Position des Funktionsumschalters = 2)
15 Wärmetauscher
16 Antriebsmotor Wärmerückgewinner
17 Fühler Rotationswächter
18 Fühler Außenlufttemperatur*
19 Befestigungen für die Fixierung des Gerätes, 4 Stück
20 Zuluftfilter*
21 Gleitschienen für die Revisionstüren
