7
ANWENDERNIVEAU
7.1 Temperatur
Grundfunktionen werden im INSTALLATIONSNI-
VEAU eingestellt, die Werte im ANWENDERNIVEAU
abgelesen und eingestellt.
Siehe deshalb auch 9.2, wo die Funktionen für
Temperatur eingehend beschreiben werden.
ACHTUNG! Bei großer Veränderung der Temperatu-
reinstellung empfiehlt es sich, das Aggregat vor Durchfüh-
rung der Änderung zu stoppen.
7.1.1 Ablesen
Für Funktionskontrolle.
7.1.2 Einstellung
ABZU-REGELUNG 1
Eine werkseitig eingestellte Kurve reguliert das Verhältnis
zwischen Zuluft- und Ablufttemperatur.

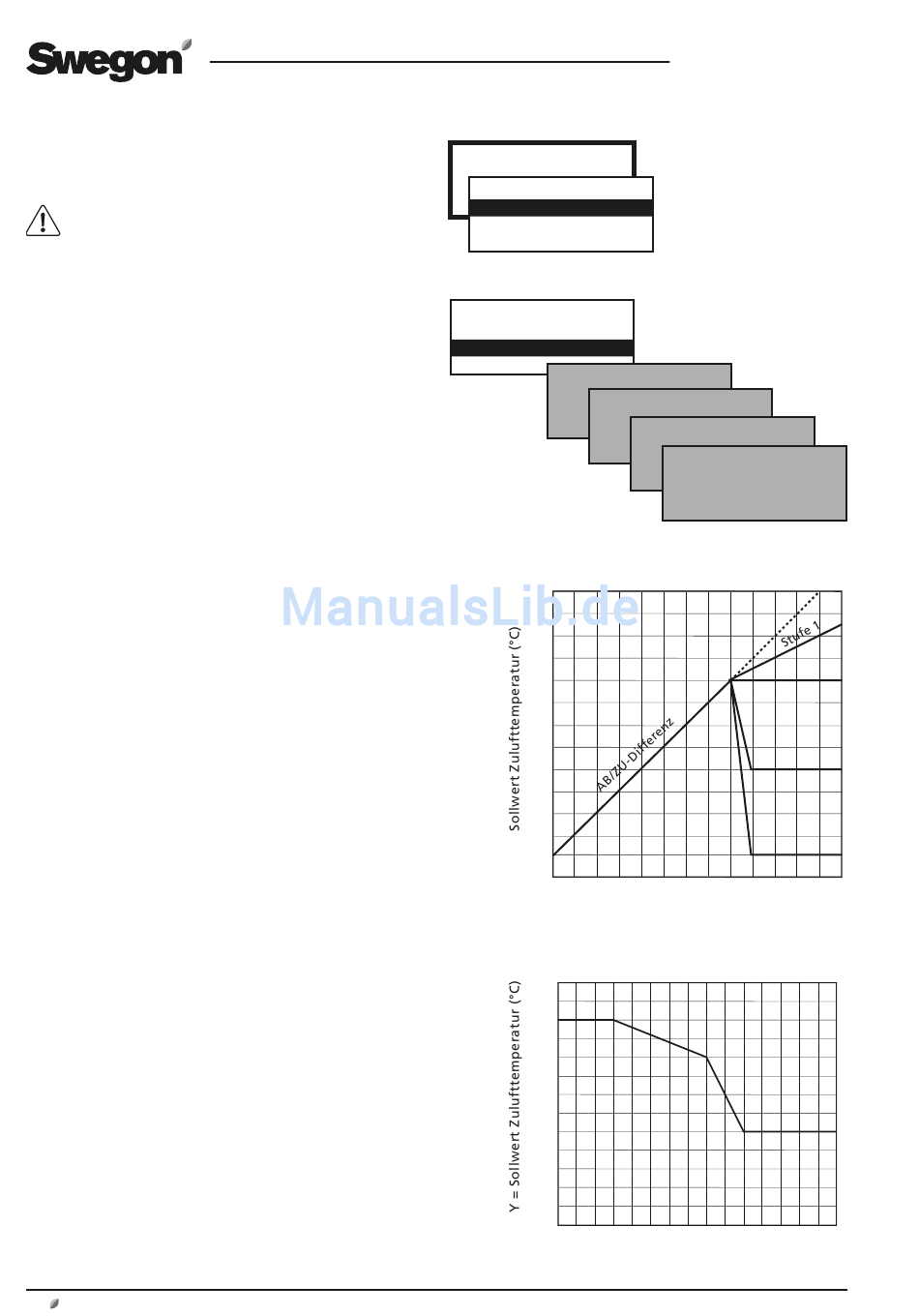

Einstellungen (siehe auch rechtsstehendes Diagramm):
Wert
Stufe
AB/ZU-Differenz
Schaltpunkt
(bezieht sich auf Ablufttemperatur)
ABZU-REGELUNG 2
Eine individuell eingestellte Kurve reguliert das Verhältnis
zwischen Zuluft- und Ablufttemperatur. Die Kurve hat drei
einstellbare Schaltpunkte.
Einstellungen (siehe auch rechtsstehendes Diagramm):
Wert
Ablufttemperatur
X1
X2
X3
Sollwert Zulufttemperatur
Y1
Y2
Y3
ZULUFT REGELUNG
Einstellungen:
Wert
Sollwert Zulufttemperatur
ABLUFT REGELUNG
Einstellungen:
Wert
Sollwert Abluft-/Raumtemp.
Min. Zulufttemperatur
Max. Zulufttemperatur
*) Der Einstellungsbereich kann geändert werden. Siehe 14.3
Min./Max. Einstellung.
12
www.swegon.com
Einstellungs- Werkseitige
bereich
Einstellung
1 - 4
1
1-5 °C*
2 °C
15-23 °C*
20 °C
Einstellungs- Werkseitige
bereich
Einstellung
10-40 °C
15 °C
10-40 °C
20 °C
10-40 °C
22 °C
10-40 °C
20 °C
10-40 °C
18 °C
10-40 °C
14 °C
Einstellungs- Werkseitige
bereich
Einstellung
15-40 °C*
21,5 °C
Einstellungs- Werkseitige
bereich
Einstellung
15-40 °C*
21,5 °C
13-25 °C*
15 °C
18-45 °C*
28 °C
TEMPERATUR
*TEMPERATUR*
ABLESEN
EINSTELLUNG
*TEMPERATUR*
ABLESEN
EINSTELLUNG
ABZU-REGELUNG 1
ABZU-REGELUNG 2
ABZU-REGELUNG 1
20
15
10
15
Ablufttemperatur °C
ABZU-REGELUNG 2
22
1
20
15
10
9
12
15
X = Ablufttemperatur °C
DE.COMPACTLP.180531
ACHTUNG! Die Ansicht
der Menüs variiert je
nach Gerätetyp und
gewählten Funktionen.
ZULUFT REGELUNG
ABLUFT REGELUNG
Stufe 2
Schaltpunkt
Stufe 3
Stufe 4
20
2
3
20
25
Änderungsrechte vorbehalten.
25
27
