B.2

Die Kiosk Applikation

Die Screenshots wurden auf einem WideTEK
Hinweis:
bis auf die Anzeige der Scannerversion - bei allen Scannern identisch.
Nach dem Antippen der Taste S2N Scan2Net startet die Kiosk-Applikation mit dem Bild
der Anzeige & Job Steuerung.
Der Touchscreen ist in vier Bereiche strukturiert.
Diese Bereiche beinhalten Symbole zur Steuerung der Bildwiedergabe sowie zur Auswahl
der Scanfunktionen und –parameter.
1: Dieser Bereich enthält die Elemente zur Einstellung der Parameter sowie zur
Steuerung der Bildwiedergabe. Der Inhalt dieses Bereichs hängt von dem Menü ab,
das im Bereich 2 gewählt wird.
2: Auswahlfelder zur Auswahl der Menüs.
3: Dieser Bereich informiert über den Status des Scanners (oben), zum Beispiel
Scanner bereit, sowie über Uhrzeit und Datum (am unteren Rand). Die
Tastenfelder starten den Scanvorgang bzw. wechseln zum Startbild der Kiosk-
Applikation (Home).
4: Der Inhalt dieses Bereichs wechselt in Abhängigkeit von dem im Bereich 2
gewählten Menü. Spezifische Informationen dazu finden sich im jeweiligen Kapitel.
Hinweis: Um das Fenster Dokument Transport (Abbildung 11) zu öffnen, tippen Sie
auf das Scan2Net Logo in der rechten oberen Ecke des Touchscreens.
Bedienungsanleitung

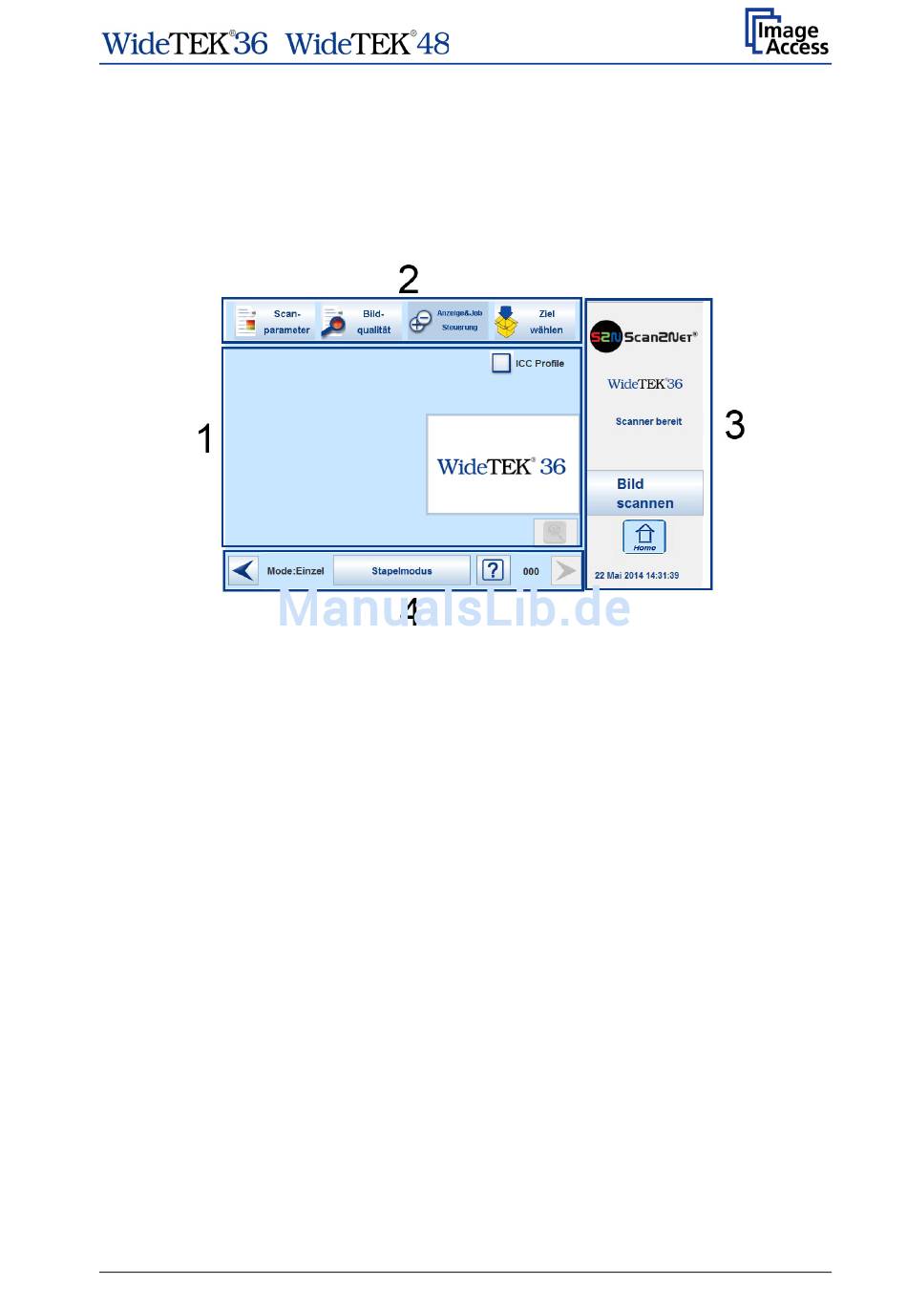

Abbildung 12: Anzeige & Job Steuerung
® 36
erstellt. Der Inhalt ist –
