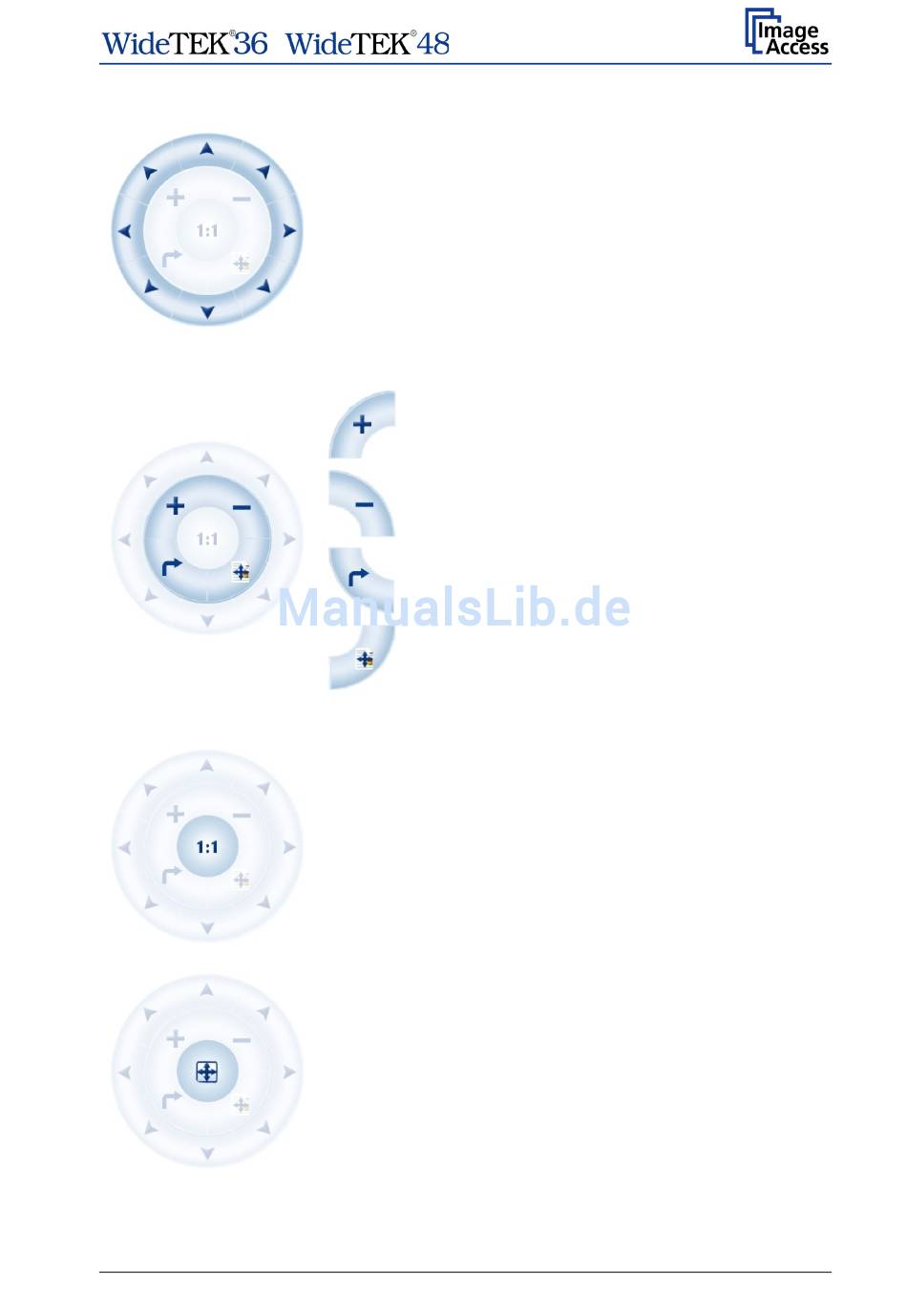

Der Kontroller ist in drei kreisförmige Elemente aufgeteilt.
Tabelle 1: Die Kontroller-Elemente und ihre Funktionen
Bedienungsanleitung
Der äußere Kreis beinhaltet die Tasten zur Steuerung des
Zoombereichs über das Image.
Der mittlere Kreis beinhaltet die Tasten
zur Vergrößerung des Zoomfaktors,
zur Verringerung des Zoomfaktors,
zur Rotation um 90 Grad im Uhrzeigersinn,
zur Skalierung des Images auf die Original-
größe der Vorlage. Ein zentrierter Ausschnitt
wird auf dem TFT Monitor angezeigt.
Der innere Kreis bietet zwei Anzeigemodi. Es wird immer der
wählbare Modus und nicht der gewählte Modus angezeigt.
Durch Antippen des 1:1 Symbols wird das Image in seiner
Originalgröße (100%) angezeigt. Die Größe selbst hängt von
der gewählten Scanauflösung ab.
Durch Antippen dieses Symbols wird das komplette Image
auf dem TFT Monitor angezeigt. Dabei wird die Imagegröße
passend zur Monitorfläche skaliert.
