4-24. Anschlüsse für Spannungsmessleitungen und Massekabel für mehrere
Schweiß- Lichtbögen

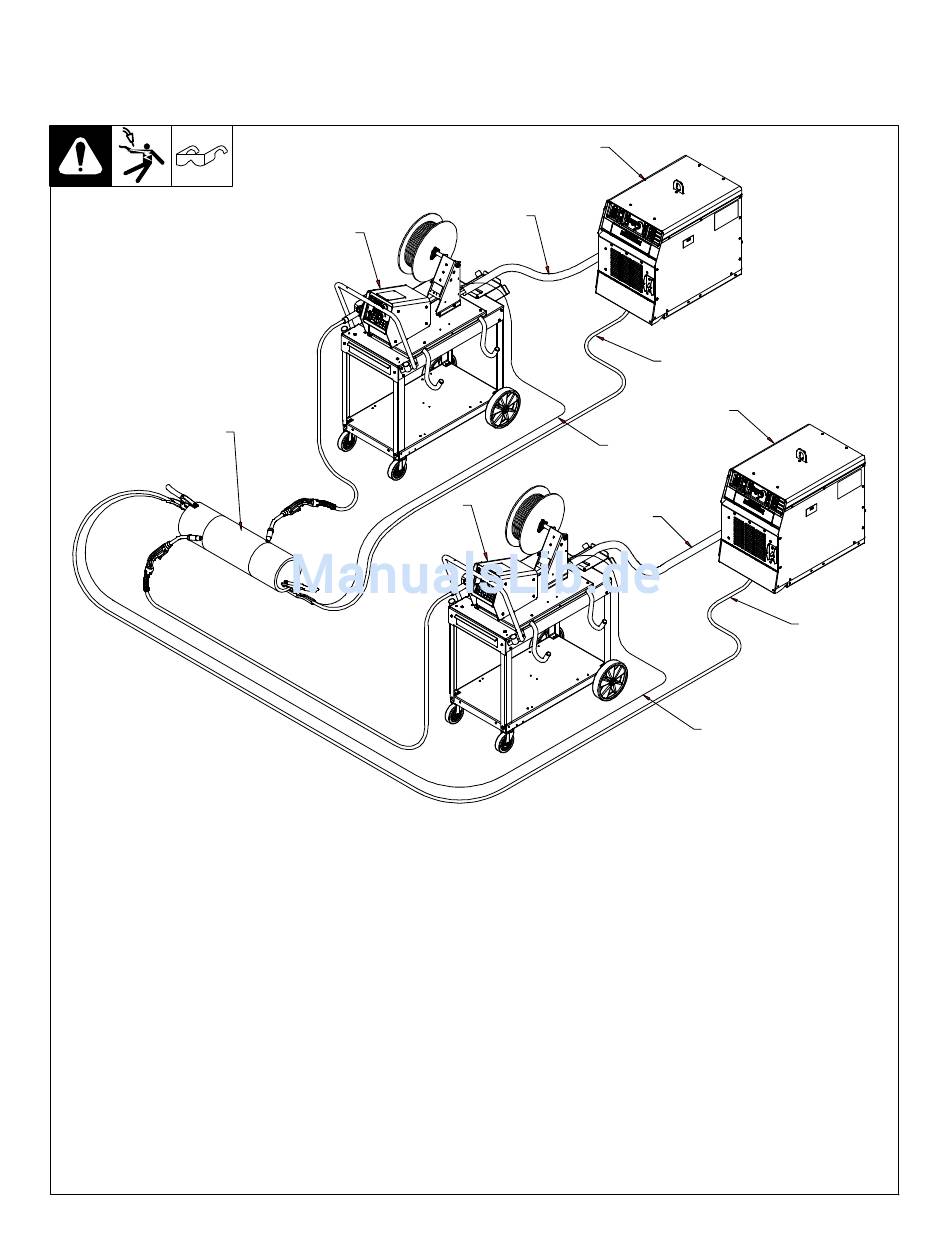

A. Ideale Aufstellung
6
1 Schweißstromquelle
2 Verbundkabel
3 Massekabel
4 Spannungsmessleitung
Die Spannungsmessleitung muss, zur
Lieferung eines genauen Spannungsrück-
2
5
5
kopplungs-Signals an das Schweiß-
system, verwendet werden. Für eine stabile
Schweißleistung ist die Verwendung
dieses Kabels sehr wichtig.
5 Drahtvorschubgerät
6 Werkstück
1
3
1
4
2
4
Diese Anordnung ist ideal, weil eine
separate Spannungsrückkopplung zu den
Schweißstromquellen möglich ist. Wegen
der Spannungsabfälle im Werkstück, ist
eine 100%ige Spannungsmessung nicht
möglich. Die Schweißparameter müssen
eventuell ausgeglichen werden.
