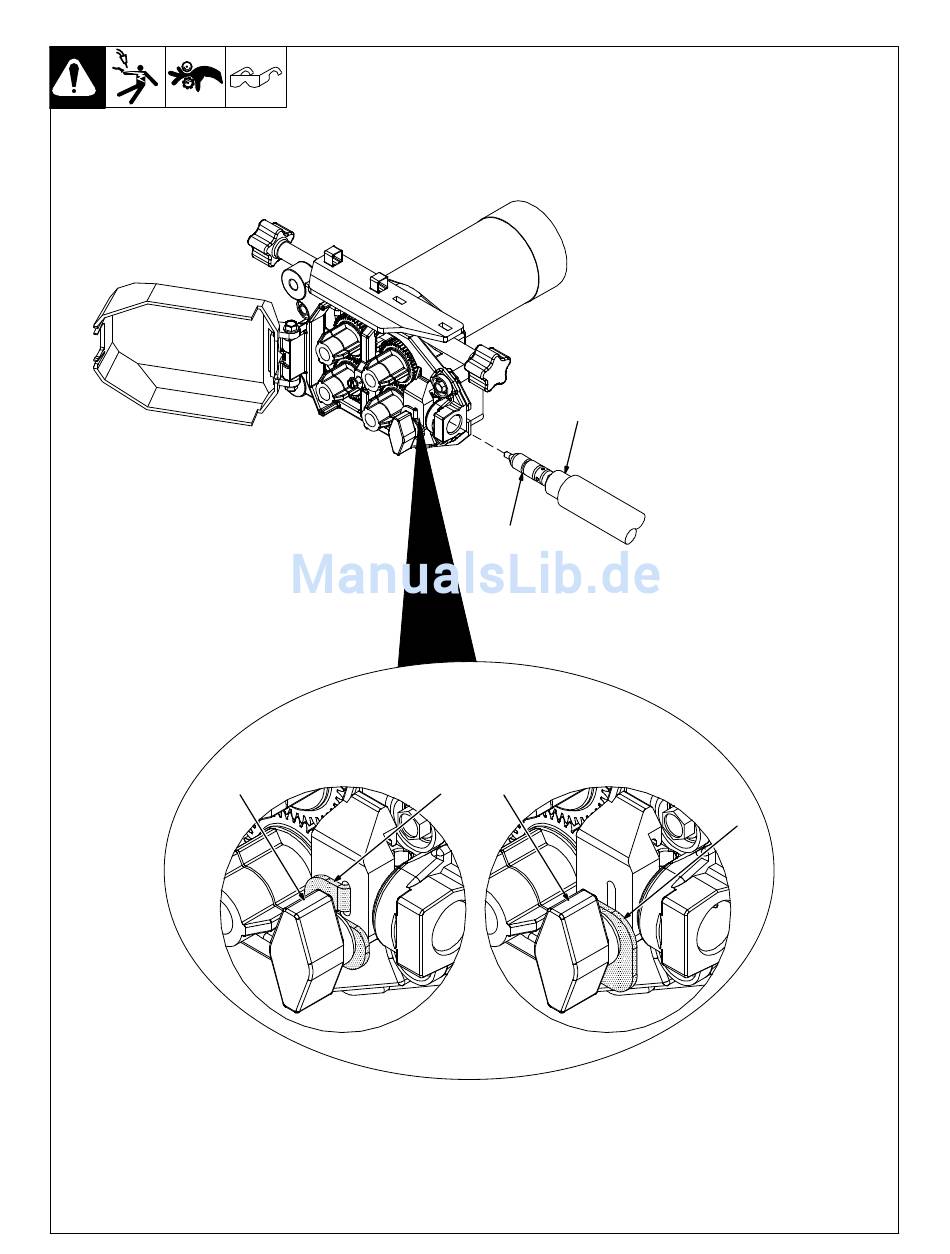

4-22. Installation des Schweißbrenners
Installierung des
Schweißbrenners mit
Accu–Mate−Anschluss
1
4
3
Installierung eines
Schweißbrenners ohne
Accu–Mate−Anschluss
1
2
1
Schweißbrennersicherung
2
Arretierungsknopf
3
Anschlussende
Schweißbrenner
4
Kerbe des
Schweißbrenner−Anschlussbol
zens
Installierung
des
Schweiß-
brenners
mit
Accu–Mate−An-
schluss
Lösen Sie den Arretierungsknopf,
damit der Schweißbrenneranschluss
in die Arretierung eingeführt werden
kann.
Schieben Sie den Anschluss so weit
wie möglich in die Arretierung und
richten Sie dabei die Kerbe im An-
schluss auf die Sicherung aus.
Sichern Sie den Schweißbrenner
durch Anziehen des Arretierungs-
knopfes.
Installierung
eines
Schweiß-
brenners ohne Accu–Mate−An-
schluss
Bei Verwendung eines Schweiß-
brenners ohne Kerbe im Anschluss,
lösen Sie den Arretierungsknopf und
drehen die Sicherung um 180 Grad.
So wird verhindert, dass die Si-
cherung in die Schweißbrennerarre-
tierung ragt.
Schieben Sie den Brenneranschluss
so weit wie möglich in die Arre-
tierung.
Sichern Sie den Schweißbrenner
durch Anziehen des Arretierungs-
knopfes.
2
245 985-A
OM−253906 Seite 36
