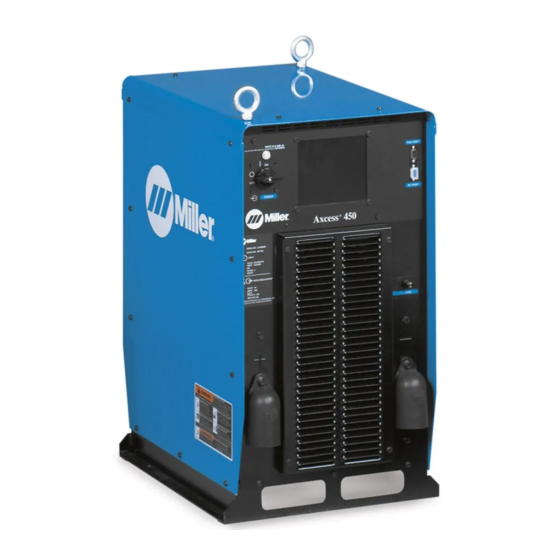

Miller Axcess 450 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Axcess 450:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

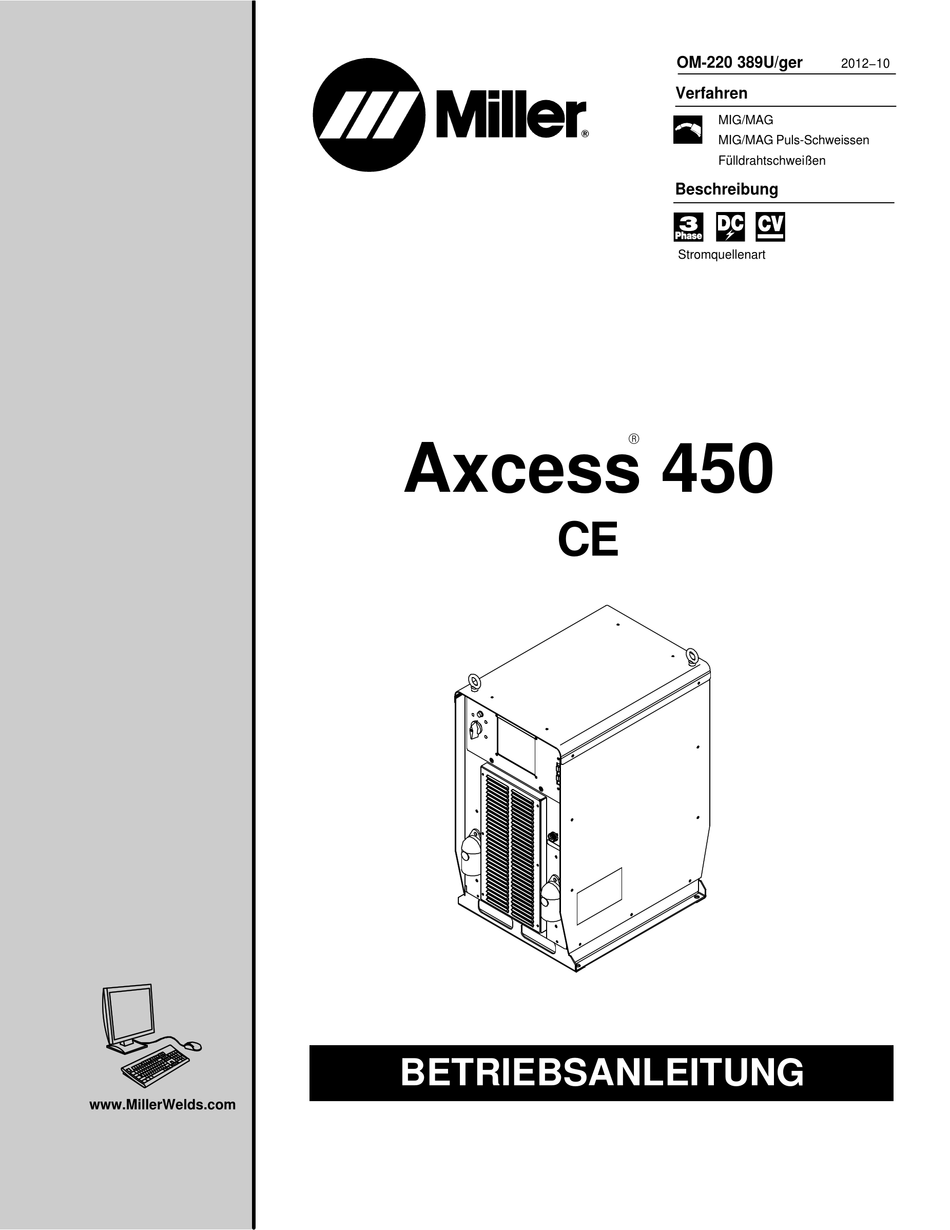

www.MillerWelds.com
Axcess 450
CE
BETRIEBSANLEITUNG
OM-220 389U/ger
Verfahren
MIG/MAG
MIG/MAG Puls-Schweissen
Fülldrahtschweißen
Beschreibung
Stromquellenart
R
2012−10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miller Axcess 450

Inhaltszusammenfassung für Miller Axcess 450

  • Seite 1 OM-220 389U/ger 2012−10 Verfahren MIG/MAG MIG/MAG Puls-Schweissen Fülldrahtschweißen Beschreibung Stromquellenart Axcess 450 BETRIEBSANLEITUNG www.MillerWelds.com...
  • Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2.
  • Seite 4 DECLARATION OF CONFORMITY for European Community (CE marked) products. MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. declares that the product(s) identified in this declaration conform to the essential requirements and provisions of the stated Council Directive(s) and Standard(s).

  • Seite 5: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen

    ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2011−10 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebs- hinweise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise.
  • Seite 6 D Das Massekabel mit gutem Metallkontakt zum Werkstück oder D Beim Schweißen oder Zuschauen einen zugelassenen Schweiß- zum Werktisch so nahe wie möglich bei der Schweißstelle anklem- helm mit geeignetem Augenschutzfilter tragen, um Gesicht und men. Augen vor Lichtbogenstrahlen und Funken zu schützen (siehe ANSI Z49.1 und Z87.1 in den Sicherheitsnormen).

  • Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung

    HERUMFLIEGENDE FLASCHEN können bei METALLSTÜCKE oder SCHMUTZ Beschädigung explodieren. können die Augen verletzen. Die Druckgasflasche enthält Gas unter hohem D Schweißen, Abkratzen, Verwenden einer Druck. Bei Beschädigung kann eine Flasche explodieren. Gasflaschen sind ein normales Drahtbürste und Schleifen erzeugen Funken Zubehör beim Schweißenmüssen aber trotzdem sehr vorsichtig und fliegendes Metall.
  • Seite 8 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.

  • Seite 9: Warnhinweise Nach California Proposition 65

    1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können.
  • Seite 10 OM-220 389 Seite 6...

  • Seite 11: Abschnitt 2 − Definitionen

    ABSCHNITT 2 − DEFINITIONEN 2-1. Zusätzliche Sicherheitssymbole und Definitionen Einige Symbole betreffen nur CE-Produkte. Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012−05 Trockene Isolierhandschuhe tragen. Elektrode nicht mit bloßer Hand berühren. Keine feuchten oder beschädigten Handschuhe tragen. Safe2 2012−05 Eigenen Körper zum Schutz vor Stromschlägen gegen Werkstück und Erde isolieren.
  • Seite 12 Warnschild nicht entfernen oder übermalen/überdecken. Safe20 2012−05 Beim Einschalten des Stroms können defekte Teile explodieren oder andere Teile zum Explodieren bringen. Safe26 2012−05 Herumfliegende Teile können Verletzungen verursachen. Bei Servicearbeiten am Gerät stets Gesichtsschutz tragen. Safe27 2012−05 Bei Servicearbeiten am Gerät stets lange Ärmel tragen und Hemdkragen zuknöpfen. Safe28 2012−05 Nach Ausführung der genannten Vorsichtsmaßnahmen das Gerät am Netz anschließen.

  • Seite 13: Verschiedene Symbole Und Definitionen

    2-2. Verschiedene Symbole und Definitionen Wechselstrom Stromsätke Gleichstrom (Gs) Spannung (AC) Ausgang Sicherung Fernsteuerung Plus Mins Spannungseingang Konstante Drossel Spannungskenn- Arc Force Schutzleiter (Erde) (Induktanz) linie Dreiphasiger sta- tischer Frequenzum- Erhöhen Anschluss MSG−Schweißen former/ Transformator/ Gleichrichter Nennspannung Herkömmliche ohne Last (Durch- Primäspannung Einschaltdauer Lastspannung...

  • Seite 14: Abschnitt 3 − Technische Daten

    ABSCHNITT 3 − TECHNISCHE DATEN 3-1. Wichtige Informationen zu CE-Produkten (Innerhalb der EU verkauft) A. Informationen über die elektromagnetische Felder (EMF) Dieses Gerät sollte in der allgemeinen Öffentlichkeit nicht eingesetzt werden, da die, für die allgemeine Öffentlichkeit geltenden EMF-Grenzwerte, beim Schweißen überschritten werden können. Dieses Gerät wurde in Übereinstimmung mit EN 60974−1 gebaut und ist ausschließlich für die Nutzung in einem Beschäftigungsumfeld (wo der Allgemeinheit der Zugang verboten oder aber dieser so geregelt ist, dass er einer Mitarbeiternutzung vergleichbar ist) durch einen Fachmann oder eine entsprechend unterwiesene Person bestimmt.

  • Seite 15: Abschnitt 4 − Installation

    ABSCHNITT 4 − INSTALLATION Das Aussehen des jeweiligen Geräts kann vom im Handbuch gezeigten Gerät abweichen. 4-1. Technische Daten Stromauf- Bereich nahme bei Drahtvor- Schutz- Schweißaus- Span- Max. Leer- Leistung- Leistung- Stromver- Bereich Draht- Nennlast schubge- gangsleis- nungs- laufspan- saufnahme saufnahme klasse sorgung...

  • Seite 16: Einschaltdauer Und Überhitzung

    4-3. Einschaltdauer und Überhitzung Die Einschaltdauer ist der Prozent- satzvon 10 Minuten, in denen ein Gerät ohne zu überhitzen bei Nenn- lastschweißen kann. Wenn das Gerät zu heiß wird, öffnet sich das (die) Thermostat(e), der Ausgang wird abgeschaltet und Phasenbetrieb das Gebläse läft an.

  • Seite 17: Wo Befindet Sich Das Typenschild Mit Der Seriennummer Und Den Leistungsangaben

    4-5. Wo befindet sich Typenschild Seriennummer Leistungsangaben? Die Seriennummer und die Leistungsangaben zu diesem Produkt befinden sich vorne am Gerät. Dem Typenschild können Sie entnehmen, an welche Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennleistung ist. Vermerken Sie die Seriennummer auf der Rückseite dieses Handbuchs, damit Sie später darauf zurückgreifen können.

  • Seite 18: Schaltplan

    4-7. Schaltplan Schweißstromquelle Drahtvorschubgerät Gasflasche Gasschlauch Netzwerkkabel Drahtvorschubgerät Minuspol-Schweißkabel Werkstück Masse-Messleitung Empfohlen bei Accu-Pulse und RMD (optional). Das Motorkabel enthält eine Plus(+)-Messhilfsleitung Schweißkabel Plus (+) Ref. 803 410-B / Ref. 801 915-A 4-8. Rückwärtige Abdeckung − Anschlussbuchsen und zusätzliche Sicherungen 115 V 10 A AC Anschlussbuchse Die Anschlussbuchse liefert einen 50 Hz Einphasen−Wechselstrom.

  • Seite 19: Belegung Fernregelanschluss Für Das Drahtvorschubgerät

    4-9. Belegung Fernregelanschluss für das Drahtvorschubgerät Pin* Anschluss (Pin) Information Nicht benutzt Abschimung Volt Sensorleitung Bus niedrig Bus hoch +24 Volt DC Bezugsleiter . + 24 Volt DC Motor Spannung *40 Volt Motor Spannung+40 Volt Ref. 803 417-A *Die übrigen Anschlüsse sind nicht belegt. 4-10.

  • Seite 20: Anschließen An Das Drehstromnetz

    4-11. Anschließen an das Drehstromnetz = GND/PE Erde Außenleiter zur Filterplatine führen. Den Erdleiter durch die Hülse und den Stromwandler zur Erdungsklemme führen. Benötigtes Werkzeug: 5/16 zoll Input5 2012−05 − Ref. 803 766-C / 803 855-A OM-220 389 Seite 16...
  • Seite 21 4-11. Anschließen an das Drehstromnetz (Fortsetzung) Kabelgröße und −länge gemäß Abschnitt Außenleiter (L1, L2 und L3) Vor den nächsten Schritten die 4-10 auswählen. elektrischen Schweißstromquelle abschalten und Die Eingangsleitungen L1, L2 und L3 an die Verbindungen müssen geltenden die Spannung an den Eingangs− Phasen Schweißstromquelle nationalen,...

  • Seite 22: Abschnitt 5 − Empfohlene Einstellverfahren

    300 „Circular Mils“ (Kreisfläche mit 1 mm Durchmesser) pro Ampere. ( ) = mm metrisch. ****Bei größeren Entfernungen als in dieser Anleitung aufgeführt, wenden Sie sich an einen Anwendungstechniker unter + 920-735-4505 (Miller) oder 1-800-332-3281 (Hobart). Ref. S-0007-J 2011−07 OM-220 389 Seite 18...

  • Seite 23: Anschließen Der Schweißkabel

    5-2. Anschließen der Schweißkabel Wird ein Schweißverfahren mit Minuspolung (negative Polung der Elektrode) eingesetzt, muss am Werkstück das Kabel der Messhilfsleitung angeklemmt werden. Zwischen den Anschluss des Schweißkabels und der Kupferschiene darf nichts gebracht werden. Benötigtes Werkzeug: 19 mm Richtige Installation Falsche Installation Ref.

  • Seite 24: Schweißstromkreis

    5-3. Schweißstromkreis Durch Minimierung des Schweißstromkreislaufs kann extremer Spannungsabfall verhindert werden, der zu schlechten Schweißeigenschaften führt. Schweißstromquelle Elektrodenkabel Vorschubkabel Arbeitskabel Standard−Schweißstromkreis Messhilfsleitung Drahtvorschubgerät Werkstück Bei Impuls−Schweißanwendungen mit Inverter−Stromquellen kann der Kabel− widerstand unzulänglichen Ergebnissen führen. In den meisten Fällen, wird ein Schweißstromkreis mit einer Länge von 15 m oder weniger und einem standardmäßigen...

  • Seite 25: Anordnen Der Schweißkabel Zur Reduzierung Der Schweiß−Stromkreis−Induktanz

    5-4. Anordnen der Schweißkabel zur Reduzierung der Schweiß−Stromkreis−Induktanz Schweißstromquelle Elektrodenkabel Vorschubkabel Arbeitskabel Schlecht Messhilfsleitung Drahtvorschubgerät Werkstück Das Verfahren, wie die Kabel gelegt werden, hat erhebliche Auswirkungen Schweißeigenschaften. Beispielsweise kann bei den Verfahren Accupulse und RMD, abhängig von der Kabellänge und −anordnung, eine hohe Schweißstromkreis−Induktanz auftreten.

  • Seite 26: Verwendung Mehrerer Schweißstromquellen

    Beim Schweißen an einem Werkstück mit mehreren Schweißstromquellen können sich Blaswirkung und Lichtbogenimpedanz entwickeln oder verstärken. 5-5. Verwendung mehrerer Schweißstromquellen Schweißstromquelle Elektrodenkabel Vorschubkabel Arbeitskabel Messhilfsleitung Drahtvorschubgerät Werkstück Jede Schweißstromquelle sollte einen eigenen Anschluss für das Massekabel am Werkstück haben. Massekabel nicht am Werkstück übereinander setzen oder verbinden.

  • Seite 27: Anschlüsse Für Spannungsmessleitungen Und Massekabel Für Mehrere Schweiß−Lichtbögen

    5-6. Anschlüsse für Spannungsmessleitungen Massekabel für mehrere Schweiß−Lichtbögen A. Schlechte Anordnung Stromflussweg Ref. 804 460−A Schweißstromquelle Werkstück Werkstück für Spannungs− ückkopplungs−Signal wird nicht korrekt Diese Anordnung ist schlecht, weil die Elektrodenkabel gemessen. Spannungs− Messleitungen direkt Vorschubkabel Rückkopplung Schweiß− Stromflussweg des Lichtbogens liegen. stromquellen wird an keiner Messleitung Die gegenseitige Beeinflussung zwischen Arbeitskabel...
  • Seite 28 B. Bessere Anordnung Stromflussweg Ref. 804 461−A Schweißstromquelle Messhilfsleitung den Schweißstromquellen möglich ist. Die genaueste Spannungsmessung kann Drahtvorschubgerät Elektrodenkabel wegen Spannungsabfällen im Werkstück Werkstück nicht erreicht werden. Die Schweiß− Vorschubkabel Diese Anordnung ist besser, weil eine parameter müssen eventuell Arbeitskabel separate Spannungs−Rückkopplung zu ausgeglichen werden.
  • Seite 29 C. Beste Anordnung Stromflussweg Ref. 804 462−A Schweißstromquelle Drahtvorschubgerät Anordnung. Die Spannungs−Rückkopplung zu den Schweißstromquellen ist genauer Elektrodenkabel Werkstück und führt zu zuverlässigen Lichtbogen− Vorschubkabel zündungen einer höheren Arbeitskabel Wegen der präzisen Spannungsmessung Lichtbogenqualität. Messhilfsleitung am Werkstück, ist dies ist die beste OM-220 389 Page 25...

  • Seite 30: Abschnitt 6 − Bedienung

    ABSCHNITT 6 − BEDIENUNG 6-1. Schaltelemente an der Frontplatte Ref. 803 418−B Ein−/Aus−Schalter Kontrollleuchte PDA Anschluss Leuchte zeigt Status Schaltet das Gerät ein bzw. aus. PC Anschluss Schweißstromquelle an: EIN, wenn das Gerät an ist und AUS wenn es aus ist. 6-2.

  • Seite 31: Abschnitt 7 − Wartung

    ABSCHNITT 7 − WARTUNG 7-1. Routinemäßige Wartung Bei härterer Beanspruchung Gerät vor Durchführung der Wartungsarbeiten muss das Gerät häufiger vom Netz trennen. gewartet werden. n = Prüfen Z = Ändern ~ = Reinigen l = Auswechseln Referenz * Vorzunehmen durch autorisiertes Wartungspersonal Alle l Unleserliche Aufkleber ~ Schweißkabelanschlüsse...

  • Seite 32: Abschnitt 8 − Sicherheitsmassnahmen Für Servicearbeiten

    ABSCHNITT 8 − SICHERHEITSMASSNAHMEN FÜR SERVICEARBEITEN Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebs- hinweise und bewahren Sie sie gut auf. 8-1. Symbole OM−220 389U − 2012−10, safety_stm2011−10ger GEFAHR! − Signalisiert eine Gefahrensituation, die zum Signalisiert besondere Hinweise.
  • Seite 33 EXPLODIERENDE TEILE können ELEKTROMAGNETISCHE FELDER Verletzungen verursachen. (EMF) können implantierte medizinische Geräte beeinflussen. D Ausgefallene Teile können explodieren oder zum Explodieren anderer Teile führen, wenn D Träger von Herzschrittmachern oder anderen Strom an die Inverter angelegt wird. implantierten medizinischen Geräten sollten D Schweißbrenner oder Schweißpistole abküh- sich vom Instandhaltungsbereich fernhalten, solange sie nicht ihren Arzt und den Hersteller...

  • Seite 34: Warnhinweise Nach California Proposition 65

    8-3. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können.
  • Seite 35 OM-220 389 Page 31...

  • Seite 36: Abschnitt 9 − Fehlersuche

    ABSCHNITT 9 − FEHLERSUCHE 9-1. Entfernen der Abdeckung und Messen der Eingangskondensatorspannung Schweißstromquelle abschalten und Netzstecker ziehen. Am Kondensatorbus können 900 Volt DC anliegen, und nach dem Benötigtes Werkzeug: Ausschalten des Geräts kann eine hohe Gleichstromspannung an den 5/16 Zoll Kondensatoren verbleiben.

  • Seite 37: Diagnose−Leds Im Prozess−Steuermodul Pc4

    9-2. Diagnose−LEDs im Prozess−Steuermodul PC4 Prozess−Steuermodul PC4 Diagnose−LEDs sind in dem Gerät zu sehen, an dem PC4 auf der oberen Platte. Für Informationen über Diagnose−LEDs siehe Abschnitt 9-3. Abdeckung nach Prüfung Diagnose−LEDs wieder aufsetzen. LED1 LED2 LED3 LED4 216 956−A / Ref. 803 419−B 9-3.

  • Seite 38: Leds Für Netzwerk− Und Modulstatus

    9-4. LEDs für Netzwerk− und Modulstatus LEDs für Netzwerkstatus Dies ist ein LED für den Netzwerkstatus: LED4 an der Leiterplatine des Prozess−Steuermoduls. Status Diagnose Die Leiterplatine ist nicht mit dem Netzwerk verbunden oder sie wird nicht mit Strom versorgt. Grün Die Leiterplatine arbeitet normal und wird mit dem Netzwerk verbunden.

  • Seite 39: Fehlersuche

    9-5. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät „tot“. Leitungstrennschalter einschalten (siehe Abschnitt 4-11). Netzsicherung(en) überprüfen und, falls notwendig, auswechseln, oder Sicherungsautomat zurücksetzen (siehe Abschnitt 4-11). Prüfen, ob alle Primäranschlüsse korrekt sind (siehe Abschnitt 4-11). Kein Schweißausgang; Messanzeige Überprüfen, ob die Kontrollleuchte für den Schütz leuchtet, wenn der Schütz angeschlossen ist. an, aber keine Fehleranzeige.

  • Seite 40: Abschnitt 10 − Elektrische Schaltpläne

    ABSCHNITT 10 − ELEKTRISCHE SCHALTPLÄNE Abbildung 10-1. Schaltplan für Schweißstromquelle OM-220 389 Seite 36...
  • Seite 41 220 420-D OM-220 389 Seite 37...

  • Seite 42: Abschnitt 11 − Ersatzteilliste

    ABSCHNITT 11 − ERSATZTEILLISTE Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 4 − Abb 11-3 5 − Abb 11-2 8 − Abb 11-4 16 − Abb 11-5 Ref. 803 856-D Abbildung 11-1. Haupt-Bausatz OM-220 389 Seite 38...
  • Seite 43 Item Dia. Part Mkgs. Description Quantity Abbildung 11-1. Haupt-Bausatz ....210492 . . . Cover, Top ........... .
  • Seite 44 Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 20 21 802 955-A Abbildung 11-2. Windtunnel Assembly LH And RH OM-220 389 Seite 40...
  • Seite 45 Item Dia. Part Mkgs. Description Quantity Abbildung 11-2. Windtunnel Assembly LH And RH (Abb. 11-1 Item 6) ....214597 . . . Windtunnel, LH w/Components (including).
  • Seite 46 Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 803 422-B Abbildung 11-3. Top Tray Assembly Item Dia. Part Mkgs. Description Quantity Abbildung 11-3. Top Tray Assembly (Abb. 11-1 Item 4) ..
  • Seite 47 Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 803 423-C Abbildung 11-4. Rear Panel Assembly Item Dia. Part Mkgs. Description Quantity Abbildung 11-4. Rear Panel Assembly (Abb. 11-1 Item 8) ....210474 .
  • Seite 48 Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. Ref. 803 424-B Abbildung 11-5. Front Panel Assembly Item Dia. Part Mkgs. Description Quantity Abbildung 11-5. Front Panel Assembly (Abb. 11-1 Item 14) ..
  • Seite 49 Item Dia. Part Mkgs. Description Quantity Abbildung 11-5. Front Panel Assembly (Fortsetzung) ....207896 . . . Box, Louver ...........
  • Seite 50 Anmerkungen...

  • Seite 51: Garantie

    Gültig ab 1. Januar 2012 (Geräte ab Seriennummer “MC” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garan- tiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß den unten festgelegten Schweißbrenner der Marke Bernard (ohne Verarbeitung) Bestimmungen garantiert MILLER Electric Mfg.

  • Seite 52: Besitzerdokument

    Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. © ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2012 Miller Electric Mfg. Co. 2012−01...
