Msg Einschaltdauer Und Überhitzung; Stabelektrode Und Wig Einschaltdauer Und Überhitzung - Miller PipeWorx 400 Betriebsanleitung

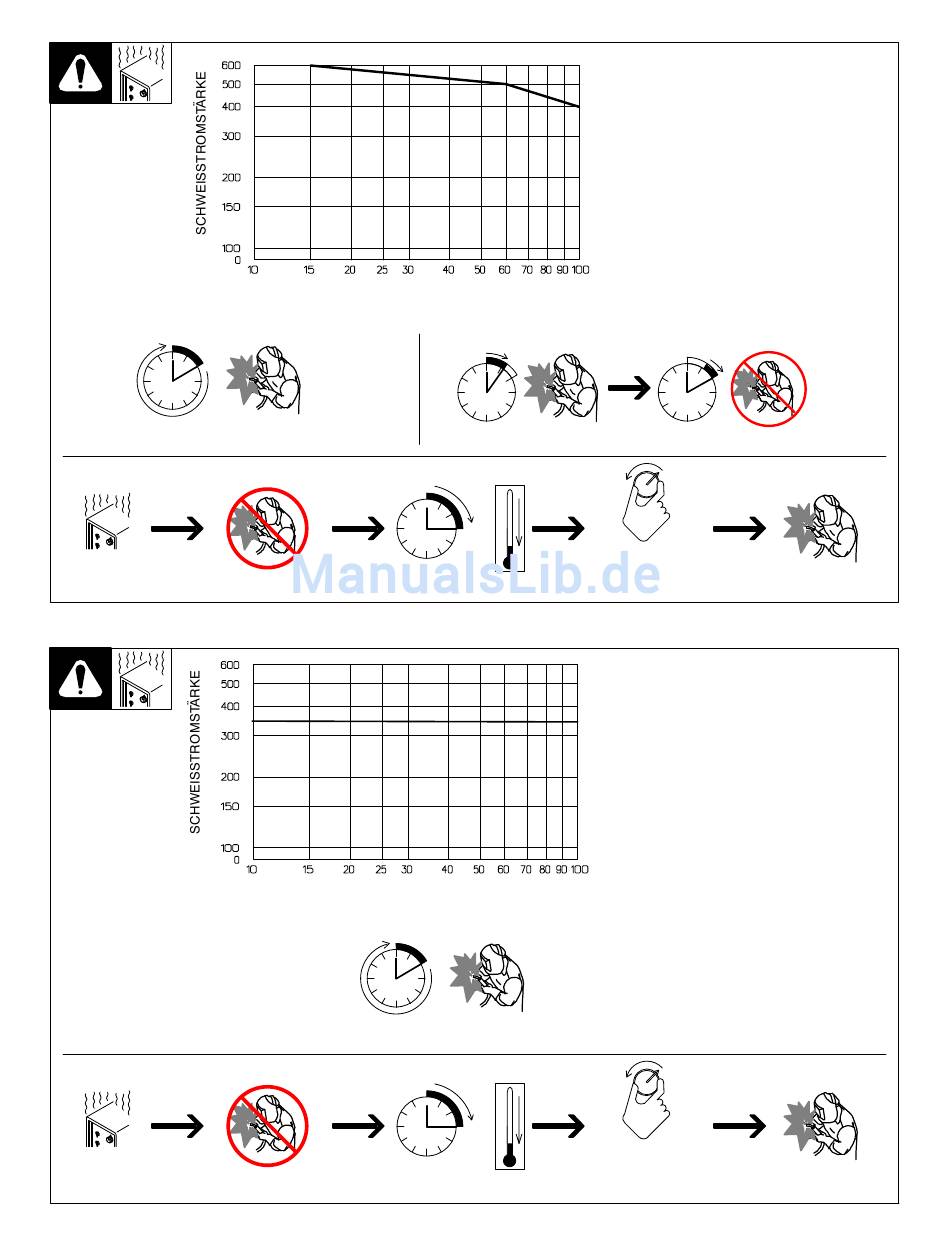

3-3. MSG Einschaltdauer und Überhitzung
100% Einschaltdauer bei 400 Ampere
Dauerschweißen
Überhitzung
3-4. Stabelektrode und WIG Einschaltdauer und Überhitzung
Überhitzung
OM−253906 Seite 13
% EINSCHALTDAUER
6 Minuten Schweißen
0
15
Minuten
% EINSCHALTDAUER
100% Einschaltdauer bei 400 Ampere
Dauerschweißen
0
15
Minuten
Die Einschaltdauer ist der Prozentsatz
von 10 Minuten, in denen ein Gerät ohne
zu überhitzen bei Nennlast schweißen
kann.
3−PHASEN−
BETRIEB
Wenn das Gerät zu heiß wird, öffnet sich
das (die) Thermostat(e), der Ausgang
wird abgeschaltet und das Gebläse läuft
an. Fünfzehn Minuten warten, um
das Gerät abkühlen zu lassen. Vor
Aufnahme der Schweißarbeiten Strom-
stärke oder Einschaltdauer reduzieren.
HINWEIS − Das Überschreiten der
Einschaltdauer
zerstören und die Garantieansprüche
zunichte machen.
60% Einschaltdauer bei 500 Ampere
4 Minuten Pause
A/V
ODER
Einschaltdauer verkürzen
Die Einschaltdauer ist der Prozentsatz
von 10 Minuten, in denen ein Gerät ohne
zu überhitzen bei Nennlast schweißen
kann.
3−PHASEN−
Wenn das Gerät zu heiß wird, öffnet sich
BETRIEB
das (die) Thermostat(e), der Ausgang
wird abgeschaltet und das Gebläse
läuft. Fünfzehn Minuten warten, um das
Gerät abkühlen zu lassen. Vor Auf-
nahme der Schweißarbeiten Stromstärke,
Spannung, Drahtvorschubgeschwindig-
keit oder Einschaltdauer reduzieren.
HINWEIS − Das Überschreiten der
Einschaltdauer
zerstören und die Garantieansprüche
zunichte machen.
A/V
ODER
Einschaltdauer verkürzen
kann das Gerät
duty1 4/95 − 240 110−A
kann das Gerät
duty1 4/95 − 240 110−A
