MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Trimmfahrrads an einem dafür
freigemachten Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial
allerdings erst weg, wenn die Montage fertig ist.
Zur Montage braucht man einen Kreuzschraubenzieher
, eine verstellbare
Schraubenschlüssel
, und einen Gummihammer
.

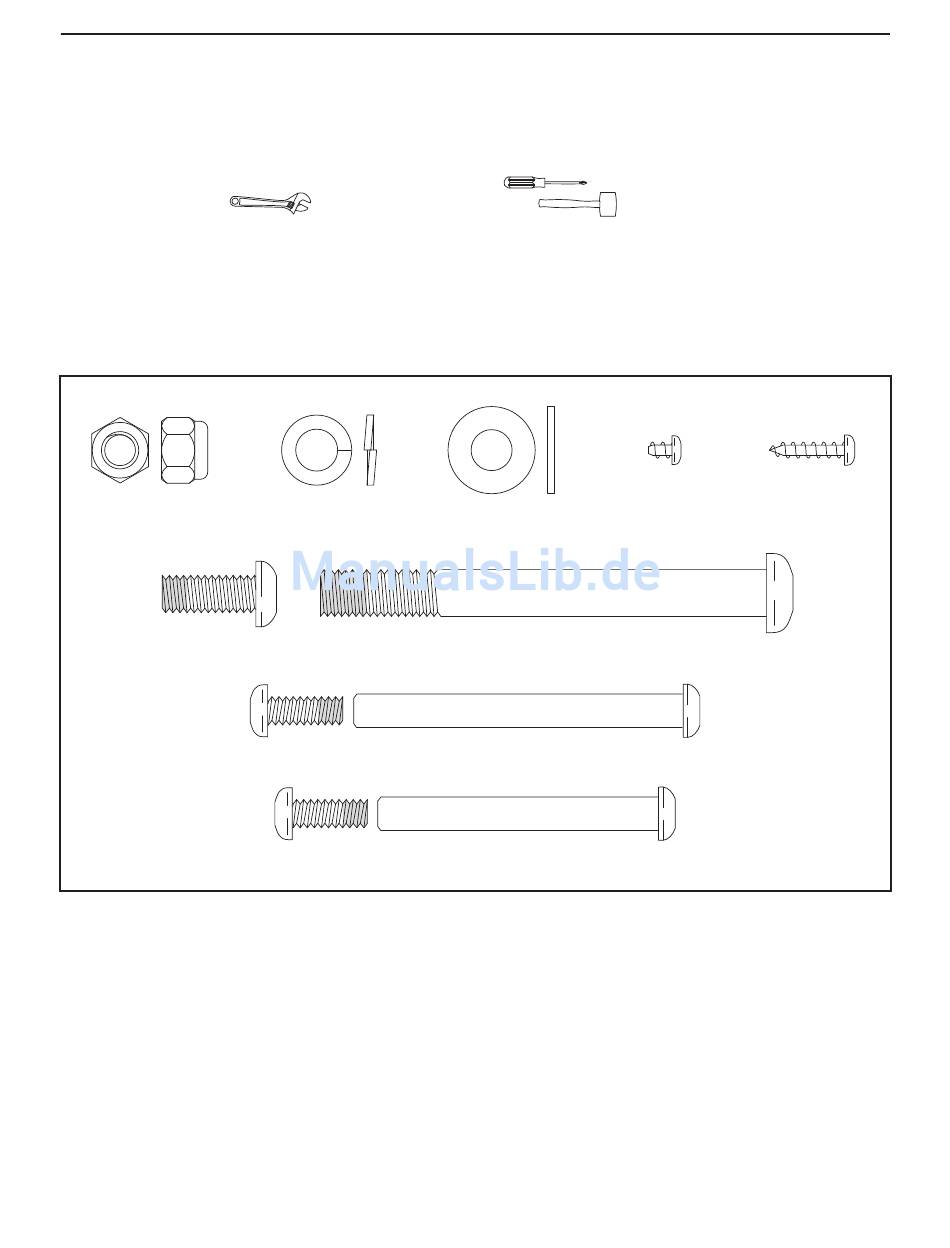

Beim Zusammenstellen des Trimmfahrrads verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Einige der kleinen Teile wurden schon in der
Fabrik angebracht. Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie erst nach, ob es nicht
schon angebracht worden ist.
M4 x 5mm
M4 x 16mm
M8 Federring
Helleschraube
Screw (90)–8
M8
M8 Scheibe
(91)–1
Selbstsichernde
(75)–8
(43)–2
Mutter (72)–4
M10 x 95mm
M8 x 20mm
Selbsthemmende Schraube (76)–4
Selbsthemmende Schraube
(74)–4
M6 x 70mm Bolzensatz (50)–1
M6 x 60mm Bolzensatz (51)–1
5
