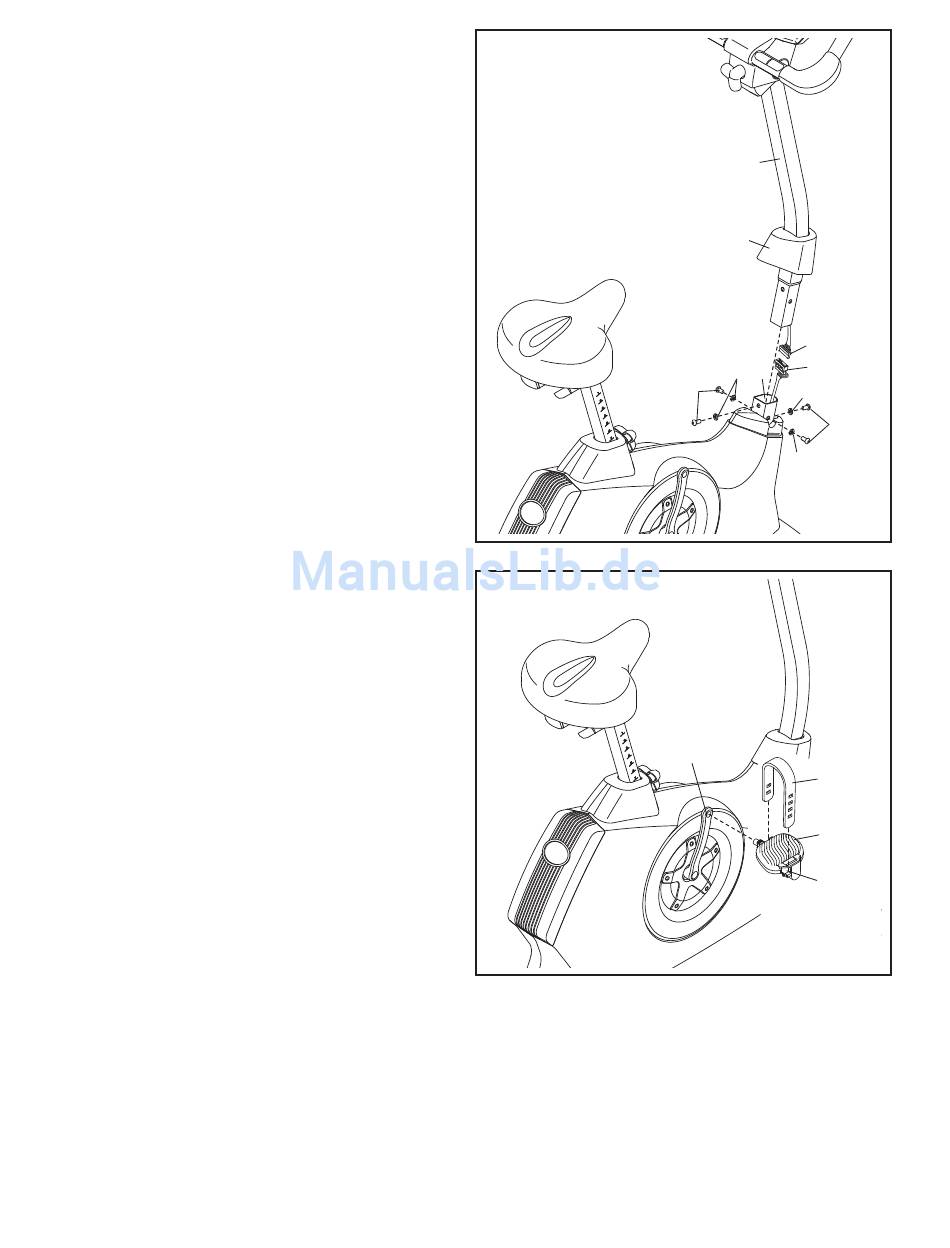

9. Schieben Sie die Vordere Schildabdeckung (7)
nach oben auf den Pfosten (4).
Während eine andere Person den Pfosten (4)
nahe an den Rahmen (1) hält, verbinden Sie
den Verlängerungskabel (59) mit dem
Kabelbaum (58).
Schieben Sie den Pfosten (4) in den
Rahmen (1).
Tipp: Vermeiden Sie ein Abklemmen der
Kabel. Bringen Sie den Pfosten (4) mit vier M8
x 20mm Selbsthemmende Schrauben (74) und
vier M8 Federringe (75) an.
Schieben Sie dann die Vordere Schildabdec-
kung (7) nach unten zum Rahmen (1) und
bringen Sie es in Position.
10. Bestimmen Sie das rechte Pedal (21), das mit
einem "R" markiert ist (R oder Right bedeutet
rechts).
Ziehen fest Sie das rechte Pedal (21) mit Hilfe
eines Schraubenschlüssels im Uhrzeigersinn
in dem rechten Kurbelarm (19) fest.
Ziehen Sie das linke Pedal (nicht abgebildet)
gegen den Uhrzeigersinn in dem linken
Kurbelarm (nicht abgebildet) fest.
Stellen Sie den Riemen am rechten Pedal (21)
auf die gewünschte Position ein und drücken
Sie die Enden des Riemens auf die Laschen
am rechten Pedal. Stellen Sie den Riemen am
linken Pedal (nicht abgebildet) auf die glei-
che Weise ein.
11. Vergewissern Sie sich, dass alle Teile richtig festgezogen sind, bevor sie das Trimmfahrrad
benutzen. Hinweis: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Zum Schutz
Ihres Bodens oder Teppichs, legen Sie eine Unterlage unter das Trimmfahrrad.
9
Vermeiden Sie
ein Abklemmen
der Kabel
10
10
4
7
59
58
75
1
74
75
74
75
19
Riemen
21
Lasche
