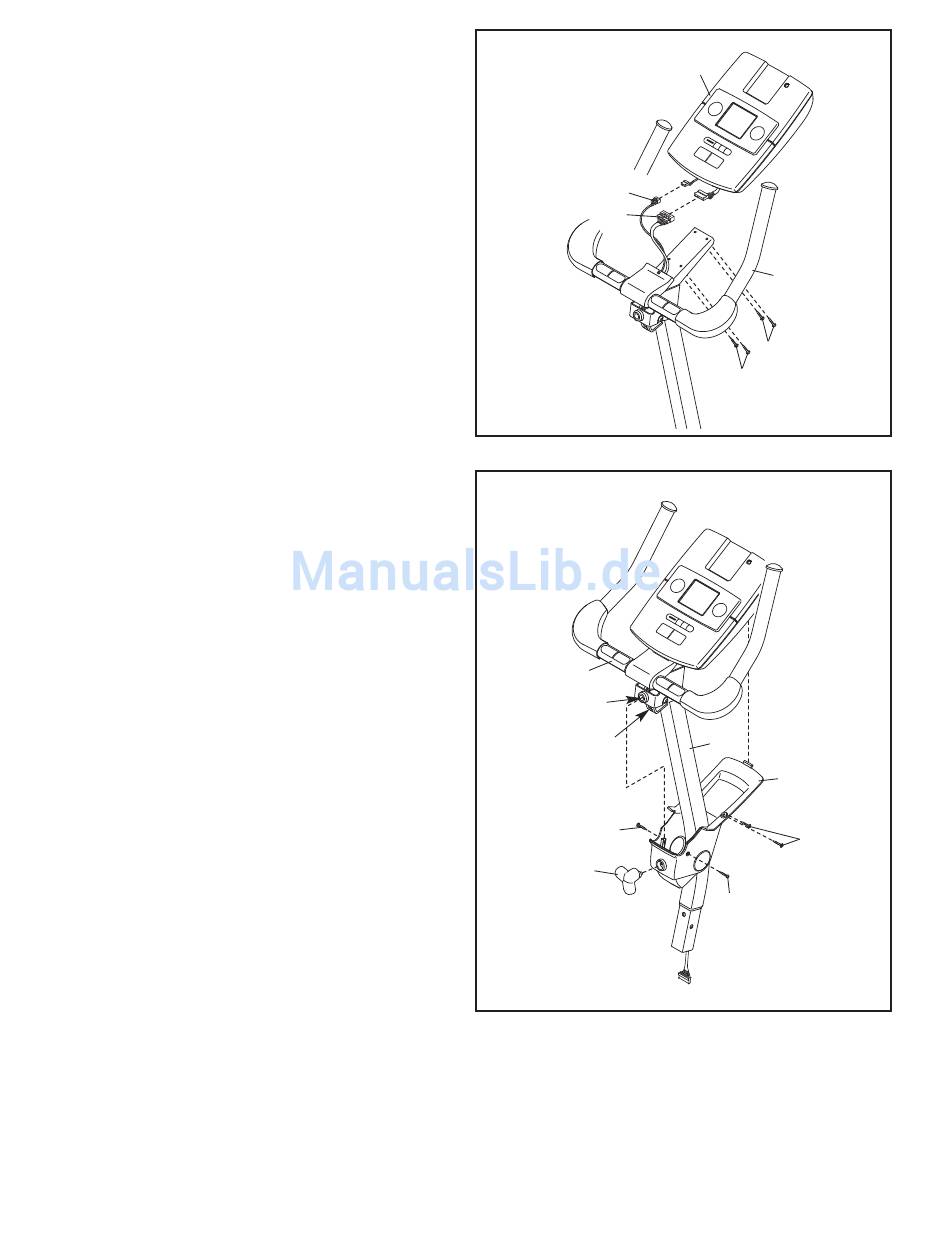

7. Während eine andere Person den Computer
(13) nahe der Griffstange (5) hält, verbinden Sie
die Kabel am Computer mit dem Verlänge-
rungskabel (59) und dem Pulskabel (61).
Schieben sie dem übrigen Kabel nach unten in
die Griffstange (5) oder nach oben in den
Computer (13).
Tipp: Vermeiden Sie ein Abklemmen der Ka-
bel. Befestigen Sie den Computer (13) mit vier
M4 x 16mm Schrauben (90) am Pfosten (5).
8. Richten Sie die Pfostenmontage (4) und die
Drehabdeckung (12) wie abgebildet aus.
Schieben Sie die Drehabdeckung (12) nach
oben zur Griffstange (5). Tipp: Biegen Sie
leicht die Drehabdeckung, um es über die
Griffstange schieben zu können.
Bringen Sie die Drehabdeckung (12) mit vier
M4x 16mm Schrauben (90) an die Griffs-
tange (5).
Als nächstes drehen Sie die Griffstange (5) bis
das Loch in der Griffstange mit dem Verstellloch
im Pfosten (4) abgestimmt ist.
Schrauben Sie ein Verstellknopf (27) in die
Griffstange (5) und in ein Verstellloch im
Pfosten (4) fest. Vergewissern Sie sich, dass
das Verstellknopf in eins der Verstelllöcher
eingerastet ist.
