EINSTELLEN DES ANTRIEBSRIEMEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt wurde,
dann muss man wahrscheinlich den Antriebsriemen
einstellen.
Um den Antriebsriemen anzupassen, müssen Sie als
erstes den rechten Pedal, die Sattelstütze, die obere
Schildabdeckung, die hintere Schildabdeckung, die
vordere Schildabdeckung, die rechte Scheibenab-
deckung und das rechte Schild entfernen (siehe die
unten angegebenen Anweisungen).
Drehen Sie mit Hilfe eines Schraubenschlüssels das
rechte Pedal (21) gegen den Uhrzeigersinn und ent-
fernen Sie es.
Entfernen Sie als nächstes den angezeigten Verstell-
knopf (27) und entfernen Sie die Sattelstütze (6).
6
8
9
Entfernen Sie mit Hilfe des Senkschraubenziehers die
obere Schildabdeckung (8) und die hintere Schildab-
deckung (9). Benutzen Sie dann den
Senkschraubenzieher, um die hintere Schildab-
deckung (7) freizugeben.
Rotieren Sie den rechten Kurbelarm (19) in eine verti-
kale Position, wobei das Ende des rechten
Kurbelarms nach unten zeigt.
Geben Sie die Laschen mit Hilfe eines
Senkschraubenziehers an jedem Punkt der rechten
Scheibenabdeckung (18) frei. Legen Sie vorsichtig die
rechte Scheibenabdeckung über den rechten
Kurbelarm (19) und entfernen Sie die rechte
Scheibenabdeckung. Hinweis: Siehe Abbildung auf
Seite 19 für weitere Einzelheiten.
27
7
21
19
17
18
10
Als nächstes rotieren Sie den rechten Kurbelarm (19)
in eine vertikale Position, wobei das Ende des rechten
Kurbelarms nach oben zeigt.
Rotieren Sie die rechte Pedalscheibe (17) im
Uhrzeigersinn, um es vom rechten Schild (10) freizu-
geben.
Geben Sie dann die rechte Pedalscheibe (17) nach
oben und entfernen Sie es vom rechten
Kurbelarm (19).

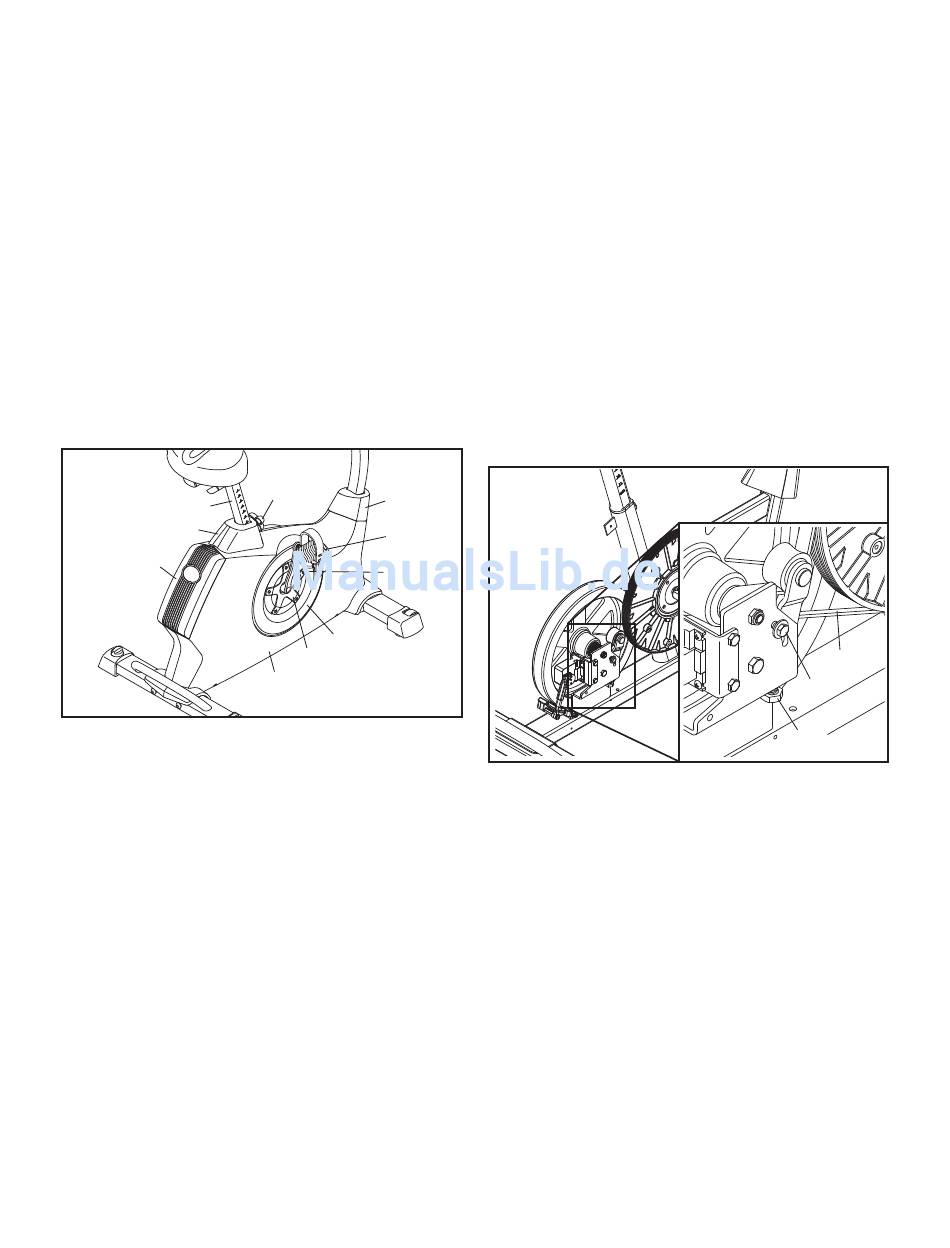

Siehe DETAILZEICHNUNG auf Seite 23 und entfer-
nen Sie die M4 x 19mm Schrauben (89) und die M4 x
25mm Schrauben (62) vom rechten und linken Schild
(10,11). Entfernen Sie dann den rechten Schild.
Als nächstes lockern Sie die M6 x 20mm
Sechskantschraube (85). Ziehen Sie dann die M10 x
50mm Sechskantschraube (86) an, bis der
Antriebsriemen (54) fest ist.
Wenn der Antriebsriemen (54) fest ist, ziehen Sie die
M6 x 20mm Sechskantschraube (85) an.
Bringen Sie dann den rechten Schild, die rechte
Pedalscheibe, die rechte Scheibenabdeckung, die vor-
dere Schildabdeckung, die hintere Schildabdeckung,
die obere Schildabdeckung, die Sattelstütze und das
rechte Pedal wieder an.
20
54
85
86
