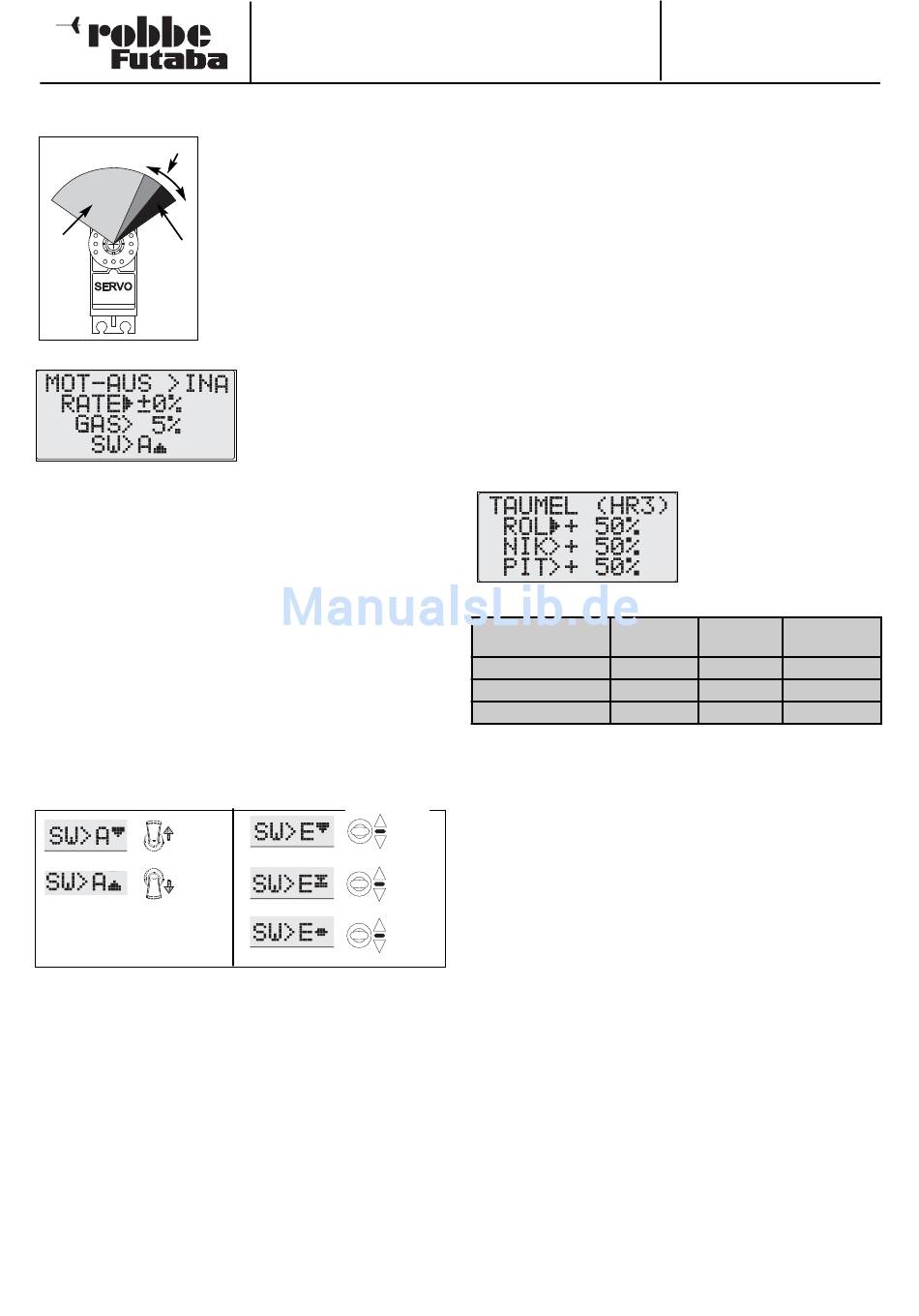

13.7 MOTOR ABSTELLEN (MOT-AUS)
Mit Hilfe dieser Funktion können Sie
Trimmweg
den Motor einfach durch eine Schal-
terbetätigung abschalten ohne die
Leer lauf trimmung zu verändern.
Den entsprechenden Schalter und die
Aktivie rungsrichtung können Sie nach
eigenem Ermessen be stimmen.
Servo-
Drossel-
Der einstellbare Wert von 0... +/-30 %
weg
abschalt
entspricht dem des Leer lauf trimm -
weg
weges von ca. +/-15°. Die vorgege-
bene Position ist unabhängig von der
Steuer knüppelstellung.
• Den Cursor in die erste Zeile bringen und die Funktion durch
Linksdrehung des 3-D-Hotkey's aktivieren.
• Die Anzeige wechselt von INA = Inaktiv auf, je nach Schalter-
stellung, EIN-bzw. AUS.
• Cursor in Zeile RATE bringen und mit dem 3-D-Hotkey den
Wert so einstellen, dass der Vergaser ganz geschlossen ist.
• Cursor in die Zeile GAS und Drosselknüppel auf die
gewünschte Position bringen, ab welcher die Motorabschal-
tung möglich sein soll. Nun den 3-D-Hotkey für min. 1 Sek.
betätigen. Oberhalb dieser gesetzten Gasposition ist ein zufäl-
liges Abschalten des Motors nicht mehr möglich.
• Cursor in die Zeile SW (Switch = Schalter) bringen.
• Durch Drehen des 3-D-Hotkey können Sie einen der Schalter
'A' bis 'H' auswählen, sowie die Schaltrichtung.
Erläuterung der Schaltrichtungssymbole
Ein
Aus
Aus
Ein
Bitte beachten Sie die folgenden Hin weise:
• Zum Anlassen des Motors muss die Drosselabschaltung auf
'AUS' stehen.
• Sofern beim Einschalten des Senders die Motor ab schaltung
noch eingeschaltet ist, aktiviert die Software einen Alarm.
Bringen Sie den Mischerschalter für die Drosselabschaltung in
Stellung "AUS", um den Alarm abzuschalten.
• Diese Alarmfunktion soll den Anwender daran erinnern, dass
der Vergaser noch ganz geschlossen ist und der Motor nicht
gestartet werden kann.
Auf welcher Seite die Motor-Abschaltung erfolgt, wird in dem
Menü "Voreinstellungen des Senders" festgelegt.
Siehe dazu auch Kapitel 5.2 und 5.3
FF-7 (T7CP) 2,4 GHz
Ein
Aus
Aus
Ein
Ein
Aus
Aus
Ein
Aus
38
13.8 TAUMELSCHEIBENWEG-EINSTELLUNG (TAUMEL)
Sofern im nachfolgenden Menü Parameter für Hubschrauber
der Mischer für die Taumelscheibe vom Typ H-2, HE3, HR3, H-
3 oder HN3 ausgewählt ist, erscheint das Menü TAUMEL an
dieser Stelle.
Weil die Steuerfunktionen Roll-, Nick- und Pitch bei diesen
Taumelscheiben miteinander vermischt sind, muss die Servo-
wegeinstellung und Servolaufrichtung für diese Funktionen
hier im Menü eingestellt werden. Dadurch wird sichergestellt,
dass die Einstellung, entsprechend der Mischfunktion, auch
auf die jeweiligen Servos mitwirkt.
Die Endpunkt-Einstellung für all diese Servos ist deshalb auf
100 % zu setzen.
Für den Taumelscheibentyp H1 ist diese Option nicht erforder-
lich, da die Funktionen nicht gemischt sind und einzeln über
die Endpunkt-Einstellung programmiert werden können.
• Servos gemäß Anschluss-Skizze im Menü Parameter (Kap.
13.10, Seite 40) anschließen.
Beispiel Typ HR3
Funktion/Bewegung Nickservo 2
Rollfunktion rechts:
steht
Nickfunktion hoch
runter
Pitchfunktion hoch
hoch
• Sollte ein oder mehrere Steuerbefehle nicht die richtige
Funktion oder Richtung ergeben, so ist dies durch ändern
der Vorzeichen +/- der Roll-Nick-Heck-Funktion zu korrigie-
ren.
Praxistipp: Es ist am einfachsten, wenn man zunächst
erreicht, das bei Betätigung von Pitch alle Servos in die
gleiche Richtung laufen, auch wenn es die falsche Pitch-
Richtung ist.
Gegebenenfalls Funktionsrichtung von Pitch ändern und
erst danach die anderen Funktion korrekt einstellen.
• Wählen Sie zur Einstellung mittels dem Cursor die entspre-
chende Funktion aus. Durch Drehen des 3-D-Hotkey's las-
sen sich die Einstellwerte von -100%...+100% verändern
und somit Laufrichtung und Weg ändern.
Hinweis:
Beachten Sie bei der Wegeinstellung, dass mehrere Funktio-
nen auf ein Servo gemischt werden, so dass bei Betätigung
aller Funktionen der Ausschlag begrenzt werden muss. Bei
H-2 erscheinen nur die beiden Werte für Roll und Pitch.
Maximalweg so einstellen, dass die Servos nicht mecha-
nisch begrenzt werden.
No. F 7029
• In das Menü TAUMEL
navigieren.
• Prüfen, ob die Servo -
laufrichtung gemäß dem
folgenden Beispiel, richtig
ist.
linkes
rechtes
Rollservo 6
Rollservo 1
hoch
runter
hoch
hoch
hoch
hoch
