Dazu wird mit den 'Select'-Tasten zuerst die entsprechende
Uhr ausgewählt.
Danach blinkt das entsprechende Uhr-Display. Die Uhren wer-
den zurück gesetzt, indem der 3-D-Hotkey für 1 Sekunde
gedrückt wird.
Be sonders der 3-D Hotkey mit seiner komfortablen Handha-
bung sorgt für ein schnelles Erreichen der einzelnen Menüs,
sowie für eine leichte und schnelle Einstellung der Mischwerte.
8.2

DIGITALE TRIMMUNG

Eine Steuerknüppeltrimmung wird benötigt, um in Neutral -
stellung der Steuerknüppel auch ein geradeaus fliegendes
Modell zu erhalten. Kleine Korrekturen der Mittelstellung wer-
den mit der Trim mung durchgeführt.
Zu diesem Zweck ist der Sender mit einer digitalen Trimmfunk-
tion versehen. Diese moderne Art der Trimmung besitzt den
Vorteil, dass nach dem erneuten Inbetriebnehmen bzw. einem
Modellspeicherwechsel immer die vorher eingestellten Trimm-
werte erhalten bleiben bzw. automatisch wieder eingestellt
werden. Ein Umtrimmen ist nicht mehr notwendig.
Die Trimmwerte sind im jeweiligen Modellspeicher abgelegt.
Jede Knüppelfunktion besitzt einen Mikrotaster mit zwei
Schaltrichtungen. Diese Taster lassen sich besonders feinfüh-
lig betätigen.
Position der Trimmungen
Die Position der Trim mung wird im Display jeweils durch
schwarze Mar kie rungen auf einem symbolisierten Schieber
angezeigt, die sich aus der Mittelposition heraus, mehr oder
weniger in Richtung der Verstellung der Trimmung bewegen.
Bei jeder Betätigung einer der vier digitalen Trimmtaster ertönt
der Beeper, so dass auch eine akustische Kontrolle der Verän-
derung der Einstellungen erfolgt.
Erreicht man die Mittelsstellung so setzt die Cursorbewegung
und der Beepton kurz aus (1Sek.). Wodurch man leicht die Mit-
telstellung findet.
FF-7 (T7CP) 2,4 GHz
12
8.3

SCHALTER UND GEBERBELEGUNG

Die Software des FF7-Senders lässt es zu, dass die meisten
Schalter verschiedenen Funktionen individuell zugeordnet
werden können.

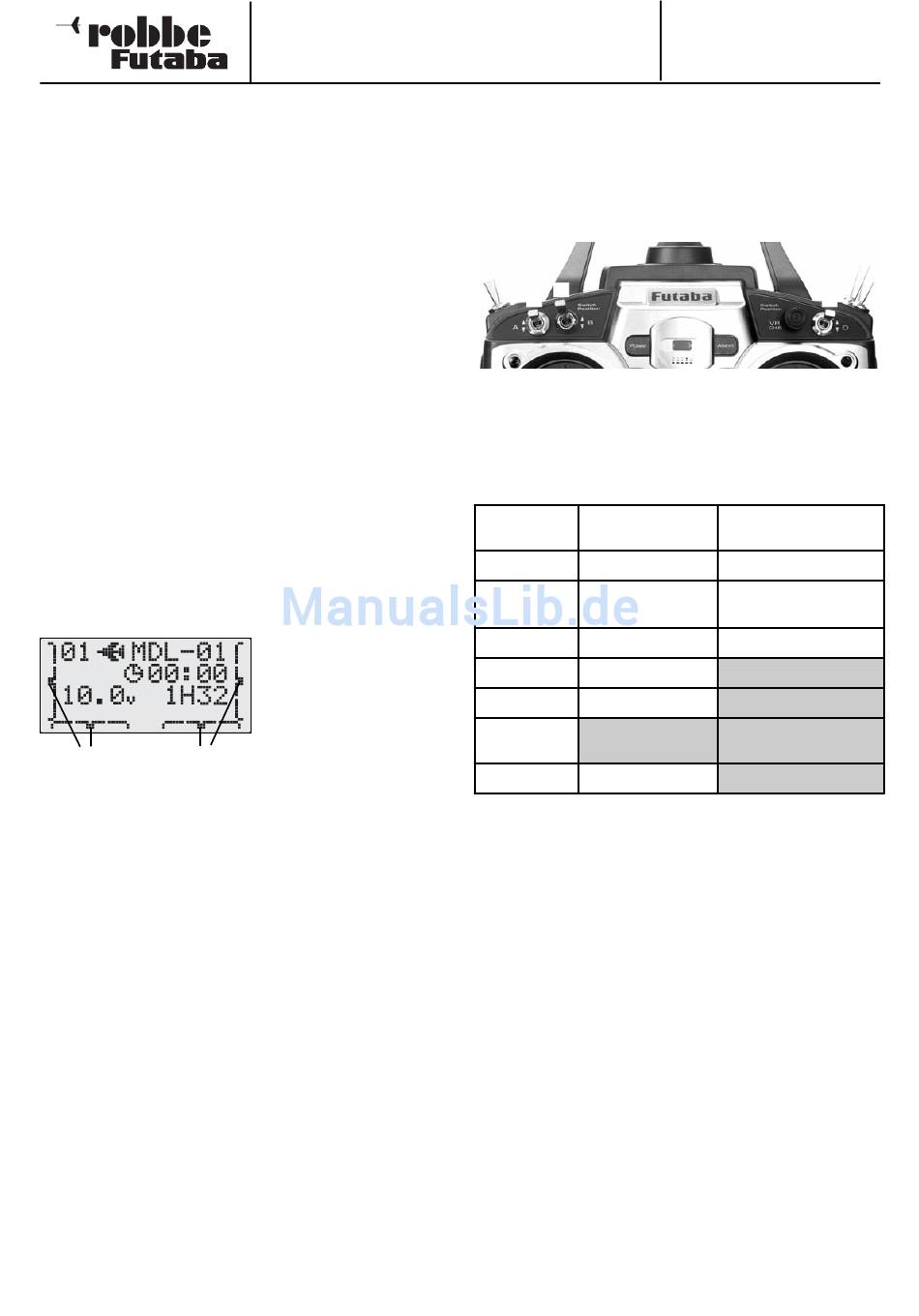

Die Abbildung zeigt die Lage der Schalter am Sender und
deren Bezeichnung.
E
B
A
Werksseitig sind die Schalter bereits Funktionen zugeordnet,
siehe nachstehende Tabelle.
Die Funktionen der grau markierten Tabellenfelder sind fest
zugeordnet (nicht änderbar), die übrigen Schalter/Funktionen
können frei konfiguriert werden.
Schalter/
Flächenmodell
Geber
(MOTO)
Schalter A
Dual Rate Höhe
Schalter B
Dual Rate Seite
und Kanal 7
Schalter D
Dual Rate Quer
Schalter E
Schalter G
Kanal 5 / EZFW
Taster H
Lehrer-Schüler
oder Snap-Roll
Geber VR 6
Kanal 6 (Flap-Trim)
No. F 7029
H
G
D
Hubschrauber
(HELI)
Dual Rate Höhe (Nick)
Dual Rate Seite (Heck)
Dual Rate Quer (Roll)
Gasvorwahl 1 + 2
Autorotation
Lehrer-Schüler
Schwebeflug Pitch
