2.1.1

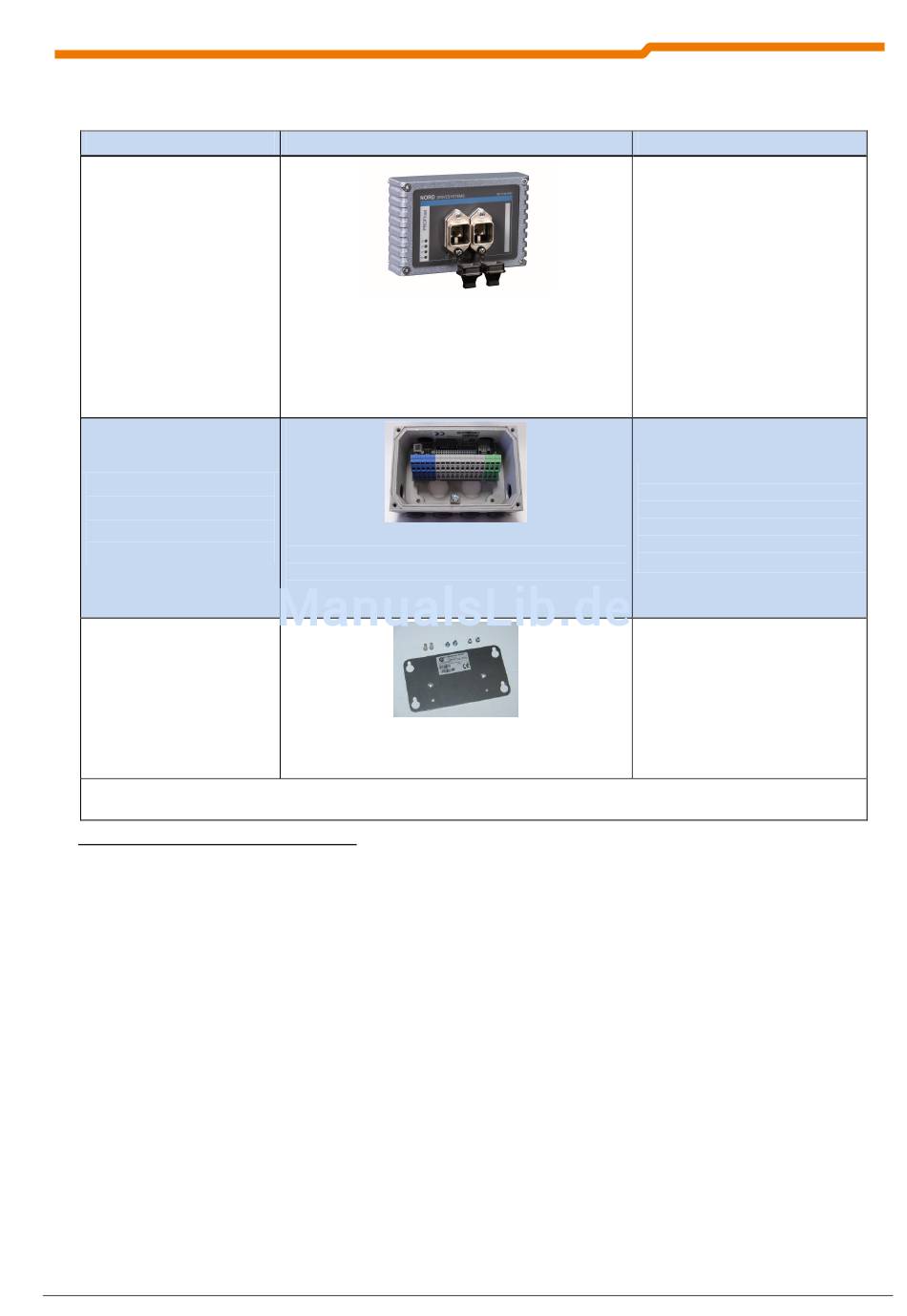

Übersicht der PROFINET IO Baugruppen
Baugruppe Bus
PROFINET IO Modul
SK TU4-PNT(-C)
Mat. Nr. 275281115 (IP55)
Mat. Nr. 275281165 (IP66)
Anschlusseinheit für TU4
SK TI4-TU-BUS
Mat. Nr. 275280000 (IP55)
Mat. Nr. 275280500 (IP66)
Wandmontage-Kit TU4
SK TIE4-WMK-TU
Mat. Nr. 275274002
*)
um die TU4-Module zu verwenden, muss immer eine passende Anschlusseinheit
SK TI4-TU-BUS vorhanden sein!
Tabelle 1 Übersicht PROFINET IO Baugruppen
BU 0290 DE-4312
Beschreibung
*)
Diese Option ermöglicht die Steuerung des
SK 200E über PROFINET IO.
Diese Option wird außerhalb eines
Frequenzumrichters montiert.
Je nach Montageort ist zumindest eine „BUS-
Anschlusseinheit"* erforderlich.
Die Anschlusseinheit wird immer benötigt, um eine
externe Technologiebox (SK TU4-...) zu
verwenden. Sie realisiert die mechanische und
elektrische Anbindung der Technologiebox an den
SK 200E bzw. das Wandmontage-Kit.
Mit dem Wandmontage-Kit kann einen
Technologiebox auch unabhängig vom SK 200E
eingesetzt/montiert werden.
technische Änderungen vorbehalten
3 Anzeigen und Diagnose
Daten
Unterstützte Profile:
CoE
Baudrate:
bis 100 MBaud
Anschluss:
36-pol. Federzugklemmenleiste
der „BUS-Anschlußeinheit"*
8x Digitaleingang:
low: 0-5V, high: 11-30V
2x Digitalausgang:
0/24V
Systembus
Anschluss:
36-pol. Federzugklemmenleiste
2
36x 2,5mm
AWG 26-14
Federzugklemmen
11
