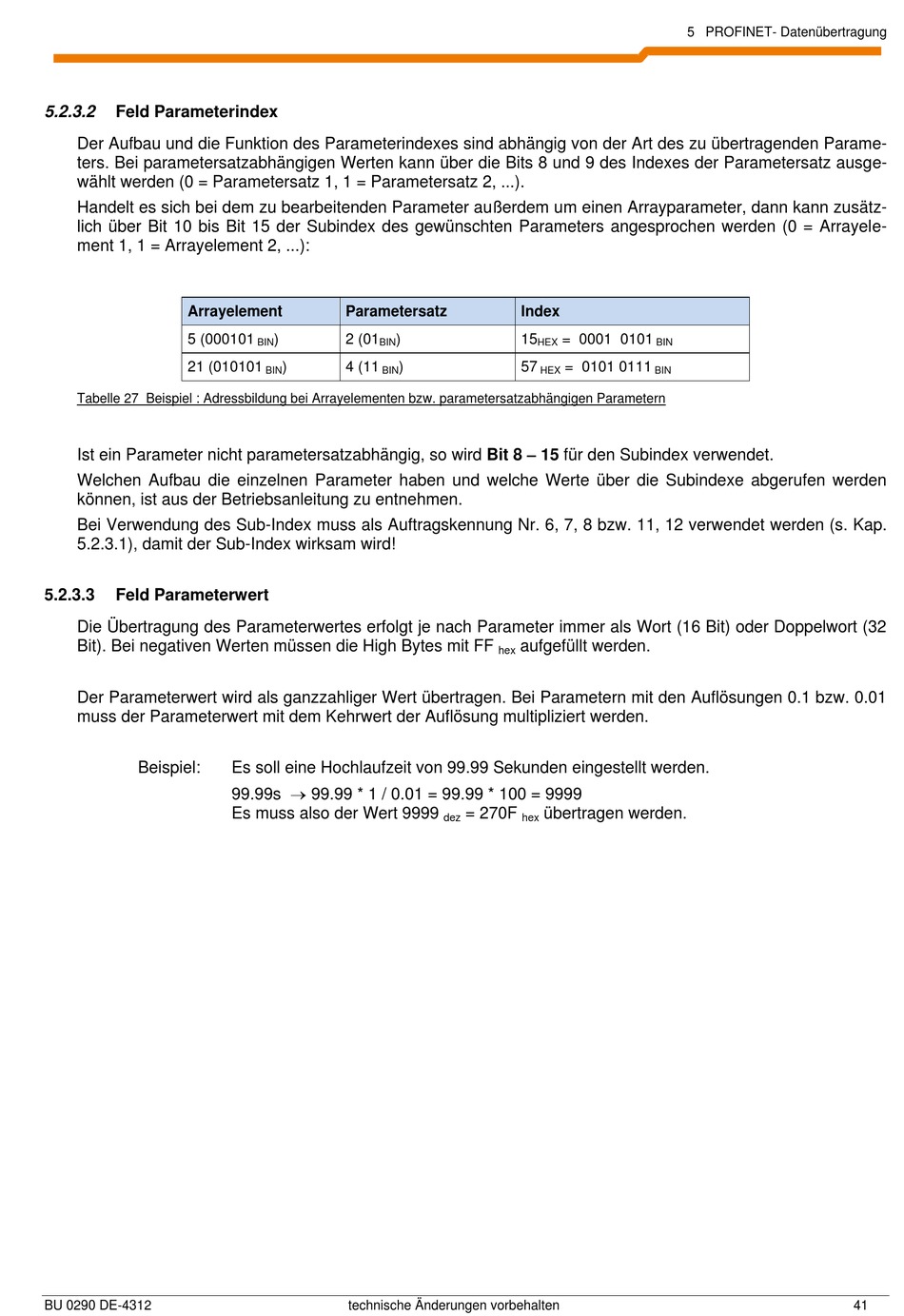

5.2.3.2
Feld Parameterindex
Der Aufbau und die Funktion des Parameterindexes sind abhängig von der Art des zu übertragenden Parame-
ters. Bei parametersatzabhängigen Werten kann über die Bits 8 und 9 des Indexes der Parametersatz ausge-
wählt werden (0 = Parametersatz 1, 1 = Parametersatz 2, ...).
Handelt es sich bei dem zu bearbeitenden Parameter außerdem um einen Arrayparameter, dann kann zusätz-
lich über Bit 10 bis Bit 15 der Subindex des gewünschten Parameters angesprochen werden (0 = Arrayele-
ment 1, 1 = Arrayelement 2, ...):
Arrayelement
5 (000101
21 (010101
Tabelle 27 Beispiel : Adressbildung bei Arrayelementen bzw. parametersatzabhängigen Parametern
Ist ein Parameter nicht parametersatzabhängig, so wird Bit 8 – 15 für den Subindex verwendet.
Welchen Aufbau die einzelnen Parameter haben und welche Werte über die Subindexe abgerufen werden
können, ist aus der Betriebsanleitung zu entnehmen.
Bei Verwendung des Sub-Index muss als Auftragskennung Nr. 6, 7, 8 bzw. 11, 12 verwendet werden (s. Kap.
5.2.3.1), damit der Sub-Index wirksam wird!
5.2.3.3
Feld Parameterwert
Die Übertragung des Parameterwertes erfolgt je nach Parameter immer als Wort (16 Bit) oder Doppelwort (32
Bit). Bei negativen Werten müssen die High Bytes mit FF
Der Parameterwert wird als ganzzahliger Wert übertragen. Bei Parametern mit den Auflösungen 0.1 bzw. 0.01
muss der Parameterwert mit dem Kehrwert der Auflösung multipliziert werden.
Beispiel:
BU 0290 DE-4312
Parametersatz
)
2 (01
)
BIN
BIN
)
4 (11
)
BIN
BIN
Es soll eine Hochlaufzeit von 99.99 Sekunden eingestellt werden.
99.99s 99.99 * 1 / 0.01 = 99.99 * 100 = 9999
Es muss also der Wert 9999
technische Änderungen vorbehalten
Index
15
= 0001 0101
HEX
57
= 0101 0111
HEX
aufgefüllt werden.
hex
= 270F
übertragen werden.
dez
hex
5 PROFINET- Datenübertragung
BIN
BIN
41
