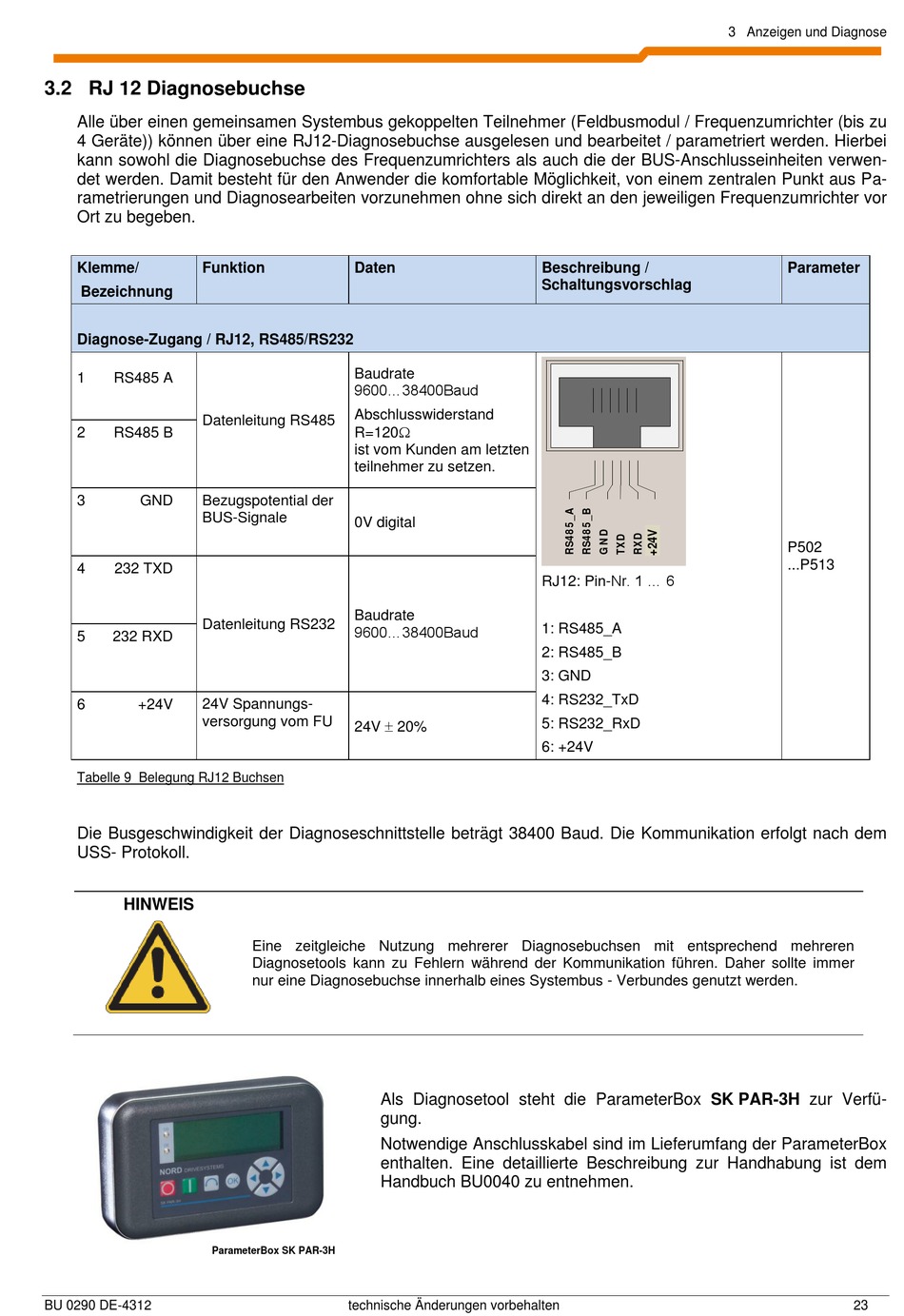

3.2 RJ 12 Diagnosebuchse
Alle über einen gemeinsamen Systembus gekoppelten Teilnehmer (Feldbusmodul / Frequenzumrichter (bis zu
4 Geräte)) können über eine RJ12-Diagnosebuchse ausgelesen und bearbeitet / parametriert werden. Hierbei
kann sowohl die Diagnosebuchse des Frequenzumrichters als auch die der BUS-Anschlusseinheiten verwen-
det werden. Damit besteht für den Anwender die komfortable Möglichkeit, von einem zentralen Punkt aus Pa-
rametrierungen und Diagnosearbeiten vorzunehmen ohne sich direkt an den jeweiligen Frequenzumrichter vor
Ort zu begeben.
Klemme/
Funktion
Bezeichnung
Diagnose-Zugang / RJ12, RS485/RS232
1
RS485 A
Datenleitung RS485
2
RS485 B
3
GND
Bezugspotential der
BUS-Signale
4
232 TXD
Datenleitung RS232
5
232 RXD
6
+24V
24V Spannungs-
versorgung vom FU
Tabelle 9 Belegung RJ12 Buchsen
Die Busgeschwindigkeit der Diagnoseschnittstelle beträgt 38400 Baud. Die Kommunikation erfolgt nach dem
USS- Protokoll.
HINWEIS
ParameterBox SK PAR-3H
BU 0290 DE-4312
Daten
Baudrate
9600...38400Baud
Abschlusswiderstand
R=120
ist vom Kunden am letzten
teilnehmer zu setzen.
0V digital
Baudrate
9600...38400Baud
24V 20%
Eine zeitgleiche Nutzung mehrerer Diagnosebuchsen mit entsprechend mehreren
Diagnosetools kann zu Fehlern während der Kommunikation führen. Daher sollte immer
nur eine Diagnosebuchse innerhalb eines Systembus - Verbundes genutzt werden.
Als Diagnosetool steht die ParameterBox SK PAR-3H zur Verfü-
gung.
Notwendige Anschlusskabel sind im Lieferumfang der ParameterBox
enthalten. Eine detaillierte Beschreibung zur Handhabung ist dem
Handbuch BU0040 zu entnehmen.
technische Änderungen vorbehalten
Beschreibung /
Schaltungsvorschlag
RJ12: Pin-Nr. 1 ... 6
1: RS485_A
2: RS485_B
3: GND
4: RS232_TxD
5: RS232_RxD
6: +24V
3 Anzeigen und Diagnose
Parameter
P502
...P513
23
