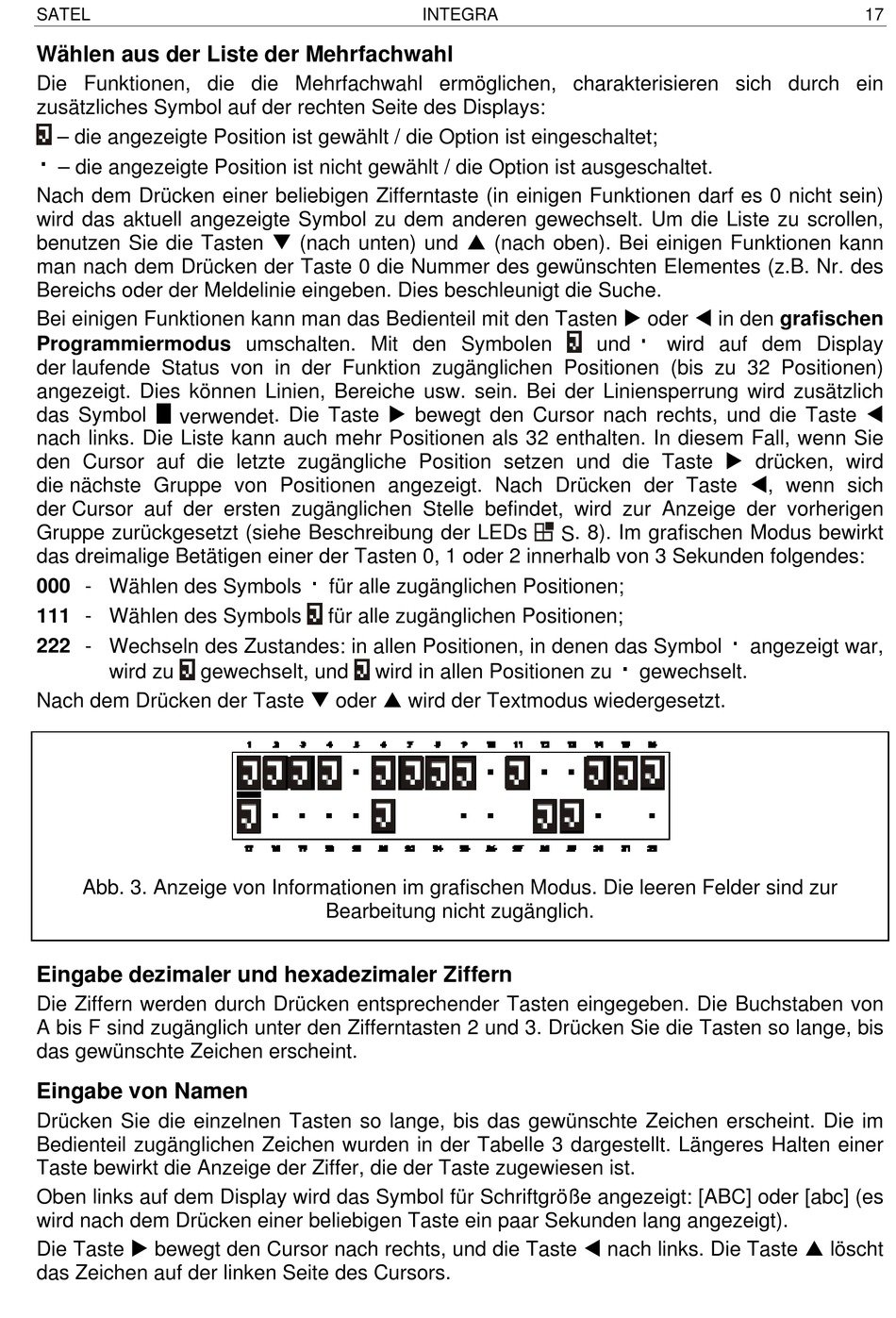

Satel INTEGRA Bedienungsanleitung Seite 19

SATEL
Wählen aus der Liste der Mehrfachwahl
Die Funktionen, die die Mehrfachwahl ermöglichen, charakterisieren sich durch ein
zusätzliches Symbol auf der rechten Seite des Displays:
– die angezeigte Position ist gewählt / die Option ist eingeschaltet;
– die angezeigte Position ist nicht gewählt / die Option ist ausgeschaltet.
Nach dem Drücken einer beliebigen Zifferntaste (in einigen Funktionen darf es 0 nicht sein)
wird das aktuell angezeigte Symbol zu dem anderen gewechselt. Um die Liste zu scrollen,
benutzen Sie die Tasten  (nach unten) und  (nach oben). Bei einigen Funktionen kann
man nach dem Drücken der Taste 0 die Nummer des gewünschten Elementes (z.B. Nr. des
Bereichs oder der Meldelinie eingeben. Dies beschleunigt die Suche.
Bei einigen Funktionen kann man das Bedienteil mit den Tasten  oder  in den grafischen
Programmiermodus umschalten. Mit den Symbolen
der laufende Status von in der Funktion zugänglichen Positionen (bis zu 32 Positionen)
angezeigt. Dies können Linien, Bereiche usw. sein. Bei der Liniensperrung wird zusätzlich
verwendet . Die Taste  bewegt den Cursor nach rechts, und die Taste 
das Symbol
nach links. Die Liste kann auch mehr Positionen als 32 enthalten. In diesem Fall, wenn Sie
den Cursor auf die letzte zugängliche Position setzen und die Taste  drücken, wird
die nächste Gruppe von Positionen angezeigt. Nach Drücken der Taste , wenn sich
der Cursor auf der ersten zugänglichen Stelle befindet, wird zur Anzeige der vorherigen
Gruppe zurückgesetzt (siehe Beschreibung der LEDs
das dreimalige Betätigen einer der Tasten 0, 1 oder 2 innerhalb von 3 Sekunden folgendes:
000 - Wählen des Symbols
111 - Wählen des Symbols
222 - Wechseln des Zustandes: in allen Positionen, in denen das Symbol
wird zu gewechselt, und
Nach dem Drücken der Taste  oder  wird der Textmodus wiedergesetzt.
Abb. 3. Anzeige von Informationen im grafischen Modus. Die leeren Felder sind zur
Eingabe dezimaler und hexadezimaler Ziffern
Die Ziffern werden durch Drücken entsprechender Tasten eingegeben. Die Buchstaben von
A bis F sind zugänglich unter den Zifferntasten 2 und 3. Drücken Sie die Tasten so lange, bis
das gewünschte Zeichen erscheint.
Eingabe von Namen
Drücken Sie die einzelnen Tasten so lange, bis das gewünschte Zeichen erscheint. Die im
Bedienteil zugänglichen Zeichen wurden in der Tabelle 3 dargestellt. Längeres Halten einer
Taste bewirkt die Anzeige der Ziffer, die der Taste zugewiesen ist.
Oben links auf dem Display wird das Symbol für Schriftgröße angezeigt: [ABC] oder [abc] (es
wird nach dem Drücken einer beliebigen Taste ein paar Sekunden lang angezeigt).
Die Taste  bewegt den Cursor nach rechts, und die Taste  nach links. Die Taste  löscht
das Zeichen auf der linken Seite des Cursors.
INTEGRA
für alle zugänglichen Positionen;
für alle zugänglichen Positionen;
wird in allen Positionen zu
Bearbeitung nicht zugänglich.
und wird auf dem Display
S . 8). Im grafischen Modus bewirkt
gewechselt.
17
angezeigt war,
