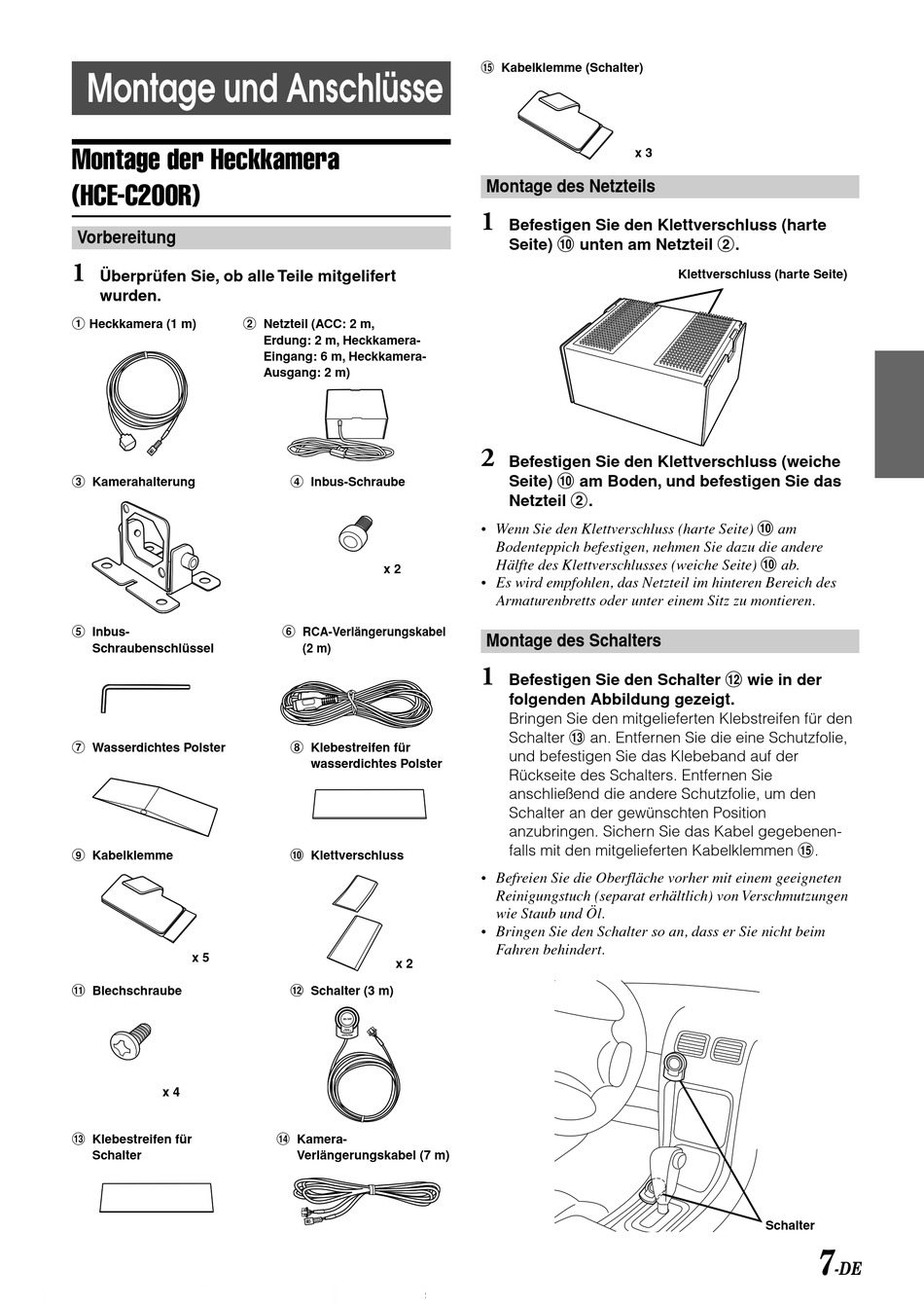

Montage und Anschlüsse
Montage der Heckkamera
(HCE-C200R)
Vorbereitung
1
Überprüfen Sie, ob alle Teile mitgelifert
wurden.
1 Heckkamera (1 m)
2 Netzteil (ACC: 2 m,
3 Kamerahalterung
5 Inbus-
Schraubenschlüssel
7 Wasserdichtes Polster
9 Kabelklemme
x 5
" Blechschraube
x 4
# Klebestreifen für
Schalter
Erdung: 2 m, Heckkamera-
Eingang: 6 m, Heckkamera-
Ausgang: 2 m)
4 Inbus-Schraube
x 2
6 RCA-Verlängerungskabel
(2 m)
8 Klebestreifen für
wasserdichtes Polster
! Klettverschluss
x 2
# Schalter (3 m)
$ Kamera-
Verlängerungskabel (7 m)
% Kabelklemme (Schalter)
x 3
Montage des Netzteils
1
Befestigen Sie den Klettverschluss (harte
Seite) ! unten am Netzteil 2.
2
Befestigen Sie den Klettverschluss (weiche
Seite) ! am Boden, und befestigen Sie das
Netzteil 2.
• Wenn Sie den Klettverschluss (harte Seite) ! am
Bodenteppich befestigen, nehmen Sie dazu die andere
Hälfte des Klettverschlusses (weiche Seite) ! ab.
• Es wird empfohlen, das Netzteil im hinteren Bereich des
Armaturenbretts oder unter einem Sitz zu montieren.
Montage des Schalters
1
Befestigen Sie den Schalter # wie in der
folgenden Abbildung gezeigt.
Bringen Sie den mitgelieferten Klebstreifen für den
Schalter # an. Entfernen Sie die eine Schutzfolie,
und befestigen Sie das Klebeband auf der
Rückseite des Schalters. Entfernen Sie
anschließend die andere Schutzfolie, um den
Schalter an der gewünschten Position
anzubringen. Sichern Sie das Kabel gegebenen-
falls mit den mitgelieferten Kabelklemmen %.
• Befreien Sie die Oberfläche vorher mit einem geeigneten
Reinigungstuch (separat erhältlich) von Verschmutzungen
wie Staub und Öl.
• Bringen Sie den Schalter so an, dass er Sie nicht beim
Fahren behindert.
Klettverschluss (harte Seite)
Schalter
7
-DE
