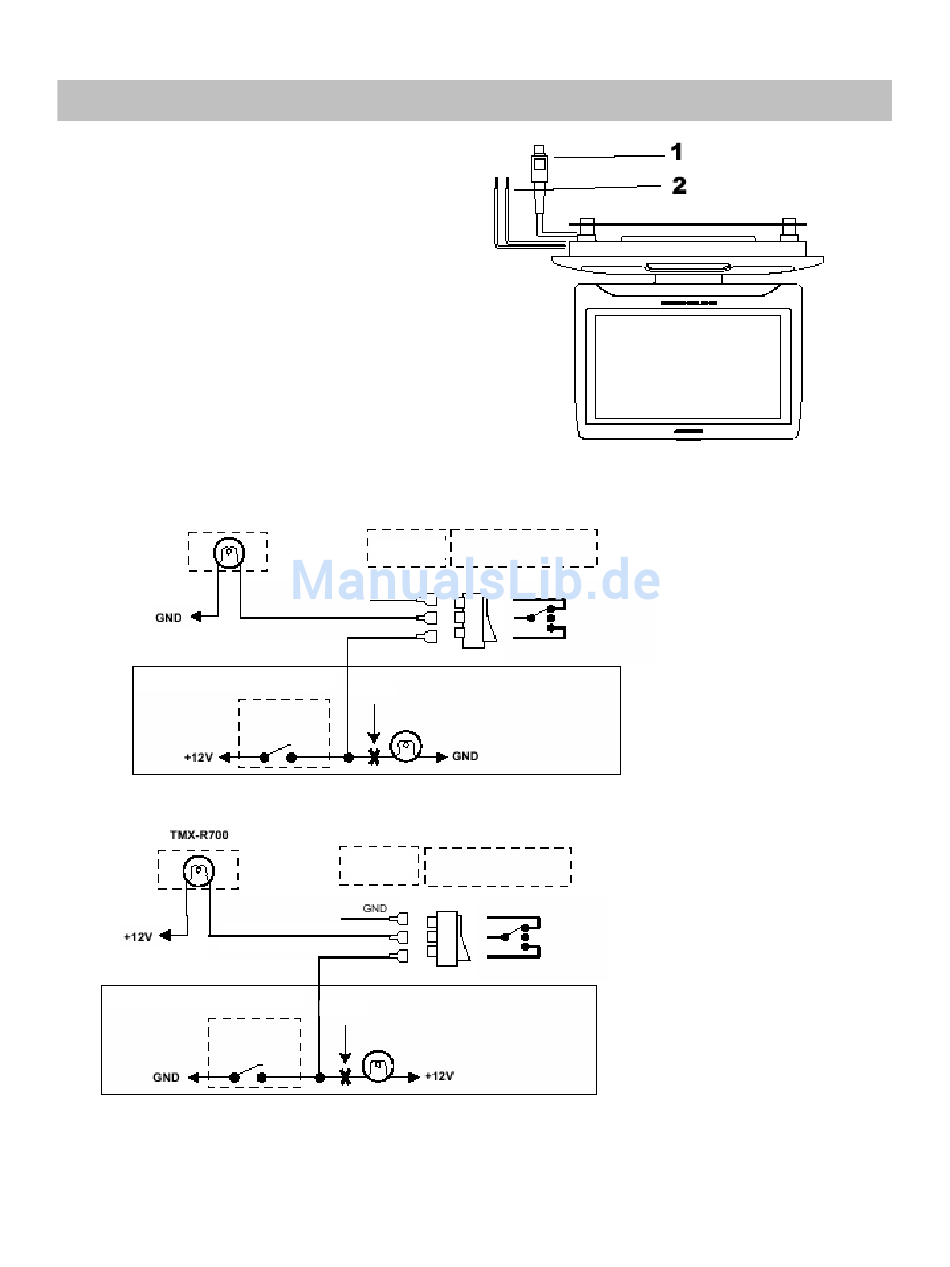

VERKABELUNG / ANSCHLÜSSE
1. Mini DIN Verbindungsstück (bewegli-
ches Anschlußkabel)
Dies wird durch das 5m lange Mini DIN Ver-
längerungskabel an den TMX-R700 Over-
headmonitor angeschlossen.
2.
Dämmerungslicht
Dieses Kabel verbindet das eingebaute Däm-
merungslicht mit dem Kabel, das vom Dämme-
rungslichtschalter des Fahrzeugs kommt.
Positiv geschaltetes System
TMX-R700
An TMX-R700 eigebautes Dimmerlicht
Dämmerungslichtstromkreis Fabrik
Fabrik: Tür weit offen
schalten oder Computer
Negativ geschaltetes System
An TMX-R700 eigebautes
An Fahrzeugtürauslöser
Dämmerungslichtstromkreis Fabrik
Fabrik: Tür weit offen
schalten oder Computer
körpergesteuert
TMX-R700-de.doc
kabel
Federleiste
Konstant +12V
An Fahrzeugtürauslöser
Schnitt
körpergesteuert
Feder-
leiste
Schnitt
Dämmerungslichtver-
schluß SW3P (AN-AUS-
TÜR)
Dämmerungslichtver-
schluß SW3P (AN-AUS-
TÜR)
