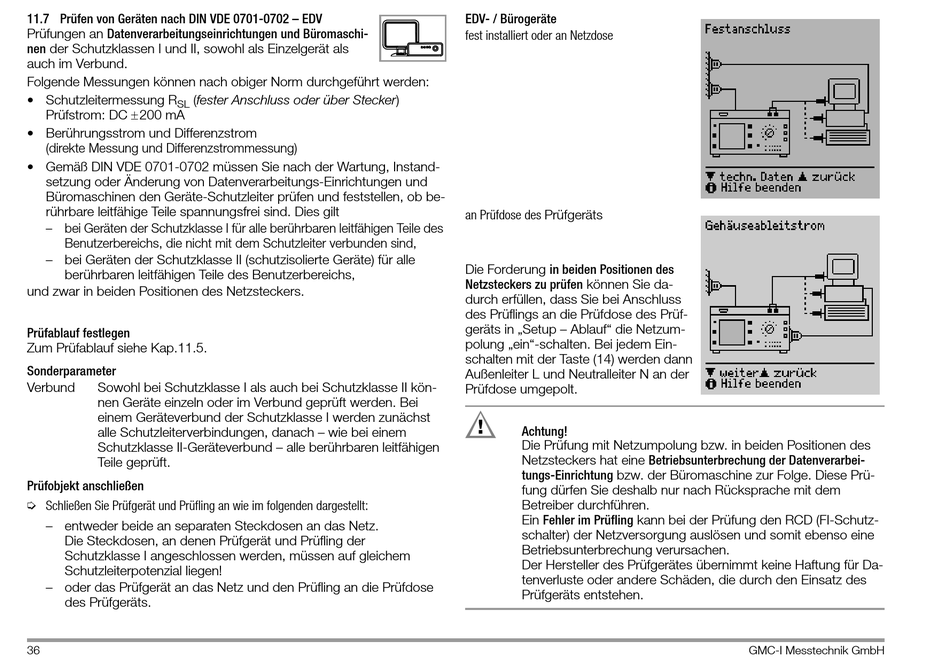

11.7 Prüfen von Geräten nach DIN VDE 0701-0702 – EDV
Prüfungen an Datenverarbeitungseinrichtungen und Büromaschi-
nen der Schutzklassen I und II, sowohl als Einzelgerät als
auch im Verbund.
Folgende Messungen können nach obiger Norm durchgeführt werden:
• Schutzleitermessung R
(fester Anschluss oder über Stecker)
SL
Prüfstrom: DC 200 mA
• Berührungsstrom und Differenzstrom
(direkte Messung und Differenzstrommessung)
• Gemäß DIN VDE 0701-0702 müssen Sie nach der Wartung, Instand-
setzung oder Änderung von Datenverarbeitungs-Einrichtungen und
Büromaschinen den Geräte-Schutzleiter prüfen und feststellen, ob be-
rührbare leitfähige Teile spannungsfrei sind. Dies gilt
– bei Geräten der Schutzklasse I für alle berührbaren leitfähigen Teile des
Benutzerbereichs, die nicht mit dem Schutzleiter verbunden sind,
– bei Geräten der Schutzklasse II (schutzisolierte Geräte) für alle
berührbaren leitfähigen Teile des Benutzerbereichs,
und zwar in beiden Positionen des Netzsteckers.
Prüfablauf festlegen
Zum Prüfablauf siehe Kap.11.5.
Sonderparameter
Verbund
Sowohl bei Schutzklasse I als auch bei Schutzklasse II kön-
nen Geräte einzeln oder im Verbund geprüft werden. Bei
einem Geräteverbund der Schutzklasse I werden zunächst
alle Schutzleiterverbindungen, danach – wie bei einem
Schutzklasse II-Geräteverbund – alle berührbaren leitfähigen
Teile geprüft.
Prüfobjekt anschließen
➭ Schließen Sie Prüfgerät und Prüfling an wie im folgenden dargestellt:
– entweder beide an separaten Steckdosen an das Netz.
Die Steckdosen, an denen Prüfgerät und Prüfling der
Schutzklasse I angeschlossen werden, müssen auf gleichem
Schutzleiterpotenzial liegen!
– oder das Prüfgerät an das Netz und den Prüfling an die Prüfdose
des Prüfgeräts.
36
EDV- / Bürogeräte
fest installiert oder an Netzdose
an Prüfdose des Prüfgeräts
Die Forderung in beiden Positionen des
Netzsteckers zu prüfen können Sie da-
durch erfüllen, dass Sie bei Anschluss
des Prüflings an die Prüfdose des Prüf-
geräts in „Setup – Ablauf" die Netzum-
polung „ein"-schalten. Bei jedem Ein-
schalten mit der Taste (14) werden dann
Außenleiter L und Neutralleiter N an der
Prüfdose umgepolt.
!
Achtung!
Die Prüfung mit Netzumpolung bzw. in beiden Positionen des
Netzsteckers hat eine Betriebsunterbrechung der Datenverarbei-
tungs-Einrichtung bzw. der Büromaschine zur Folge. Diese Prü-
fung dürfen Sie deshalb nur nach Rücksprache mit dem
Betreiber durchführen.
Ein Fehler im Prüfling kann bei der Prüfung den RCD (FI-Schutz-
schalter) der Netzversorgung auslösen und somit ebenso eine
Betriebsunterbrechung verursachen.
Der Hersteller des Prüfgerätes übernimmt keine Haftung für Da-
tenverluste oder andere Schäden, die durch den Einsatz des
Prüfgeräts entstehen.
GMC-I Messtechnik GmbH
