3.2

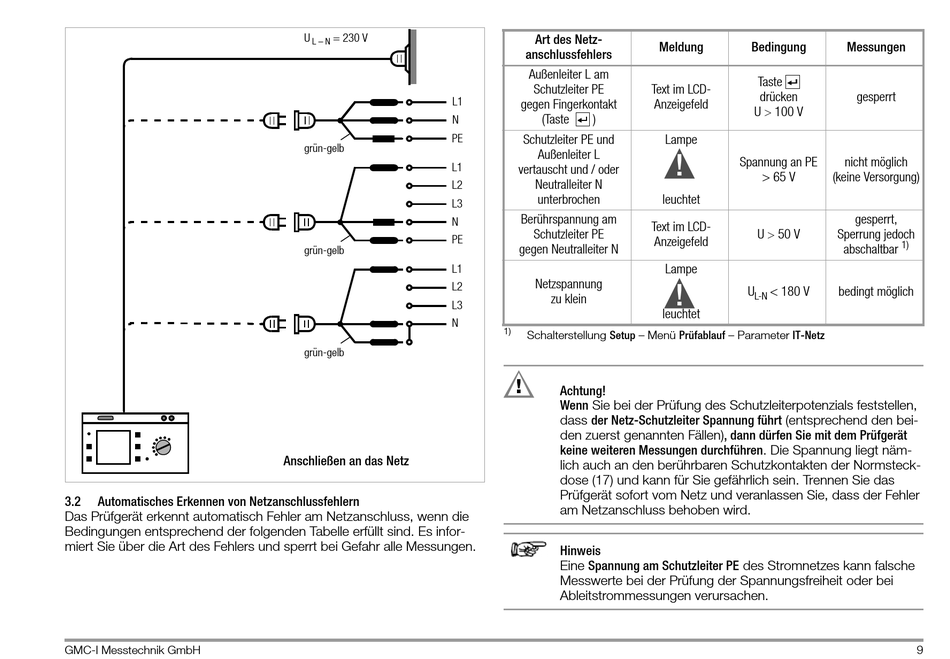

Automatisches Erkennen von Netzanschlussfehlern
Das Prüfgerät erkennt automatisch Fehler am Netzanschluss, wenn die
Bedingungen entsprechend der folgenden Tabelle erfüllt sind. Es infor-
miert Sie über die Art des Fehlers und sperrt bei Gefahr alle Messungen.
GMC-I Messtechnik GmbH
U
= 230 V
L – N
L1
N
PE
grün-gelb
L1
L2
L3
N
PE
grün-gelb
L1
L2
L3
N
grün-gelb
Anschließen an das Netz
Art des Netz-
Meldung
anschlussfehlers
Außenleiter L am
Schutzleiter PE
Text im LCD-
gegen Fingerkontakt
Anzeigefeld
(Taste
)
Schutzleiter PE und
Lampe
!
Außenleiter L
vertauscht und / oder
Neutralleiter N
unterbrochen
leuchtet
Berührspannung am
Text im LCD-
Schutzleiter PE
Anzeigefeld
gegen Neutralleiter N
Lampe
!
Netzspannung
zu klein
leuchtet
1)
Schalterstellung Setup – Menü Prüfablauf – Parameter IT-Netz
!
Achtung!
Wenn Sie bei der Prüfung des Schutzleiterpotenzials feststellen,
dass der Netz-Schutzleiter Spannung führt (entsprechend den bei-
den zuerst genannten Fällen), dann dürfen Sie mit dem Prüfgerät
keine weiteren Messungen durchführen. Die Spannung liegt näm-
lich auch an den berührbaren Schutzkontakten der Normsteck-
dose (17) und kann für Sie gefährlich sein. Trennen Sie das
Prüfgerät sofort vom Netz und veranlassen Sie, dass der Fehler
am Netzanschluss behoben wird.
Hinweis
Eine Spannung am Schutzleiter PE des Stromnetzes kann falsche
Messwerte bei der Prüfung der Spannungsfreiheit oder bei
Ableitstrommessungen verursachen.
Bedingung
Messungen
Taste
drücken
gesperrt
U 100 V
Spannung an PE
nicht möglich
> 65 V
(keine Versorgung)
gesperrt,
U 50 V
Sperrung jedoch
1)
abschaltbar
U
< 180 V
bedingt möglich
L-N
9
