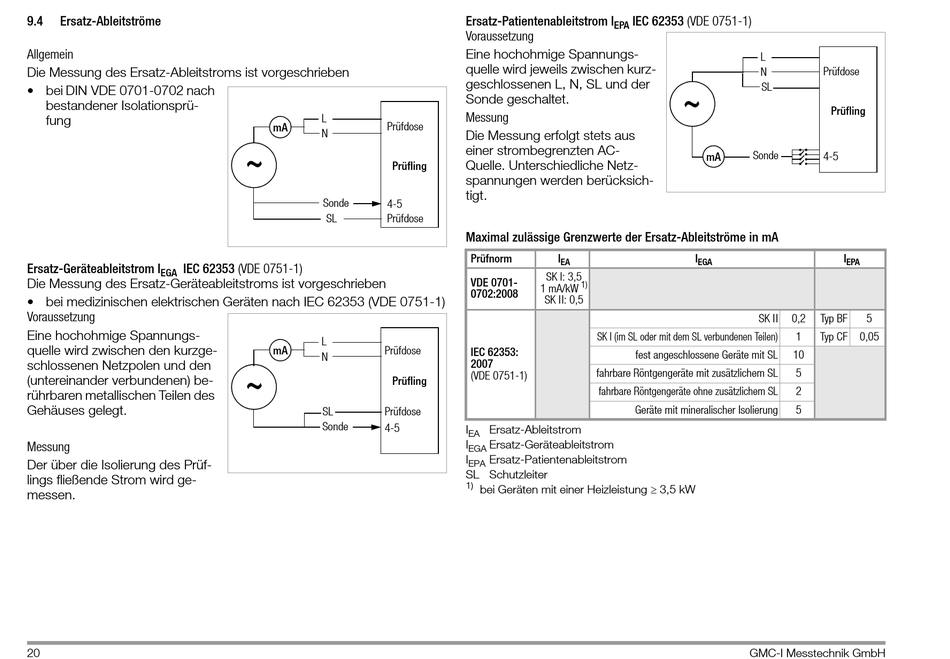

9.4
Ersatz-Ableitströme
Allgemein
Die Messung des Ersatz-Ableitstroms ist vorgeschrieben
• bei DIN VDE 0701-0702 nach
bestandener Isolationsprü-
fung
Ersatz-Geräteableitstrom I
.
IEC 62353 (VDE 0751-1)
EGA
Die Messung des Ersatz-Geräteableitstroms ist vorgeschrieben
• bei medizinischen elektrischen Geräten nach IEC 62353 (VDE 0751-1)
Voraussetzung
Eine hochohmige Spannungs-
quelle wird zwischen den kurzge-
schlossenen Netzpolen und den
(untereinander verbundenen) be-
rührbaren metallischen Teilen des
Gehäuses gelegt.
Messung
Der über die Isolierung des Prüf-
lings fließende Strom wird ge-
messen.
20
L
Prüfdose
mA
N
~
Prüfling
Sonde
4-5
SL
Prüfdose
L
mA
Prüfdose
N
~
Prüfling
SL
Prüfdose
Sonde
4-5
Ersatz-Patientenableitstrom I
IEC 62353 (VDE 0751-1)
EPA
Voraussetzung
Eine hochohmige Spannungs-
quelle wird jeweils zwischen kurz-
geschlossenen L, N, SL und der
Sonde geschaltet.
Messung
Die Messung erfolgt stets aus
einer strombegrenzten AC-
Quelle. Unterschiedliche Netz-
spannungen werden berücksich-
tigt.
Maximal zulässige Grenzwerte der Ersatz-Ableitströme in mA
Prüfnorm
I
EA
SK I: 3,5
VDE 0701-
1)
1 mA/kW
0702:2008
SK II: 0,5
SK I (im SL oder mit dem SL verbundenen Teilen)
IEC 62353:
fest angeschlossene Geräte mit SL
2007
fahrbare Röntgengeräte mit zusätzlichem SL
(VDE 0751-1)
fahrbare Röntgengeräte ohne zusätzlichem SL
Geräte mit mineralischer Isolierung
I
Ersatz-Ableitstrom
EA
I
Ersatz-Geräteableitstrom
EGA
I
Ersatz-Patientenableitstrom
EPA
SL Schutzleiter
bei Geräten mit einer Heizleistung 3,5 kW
1)
L
N
Prüfdose
SL
~
Prüfling
Sonde
mA
4-5
I
I
EGA
EPA
SK II
0,2
Typ BF
1
Typ CF 0,05
10
5
2
5
