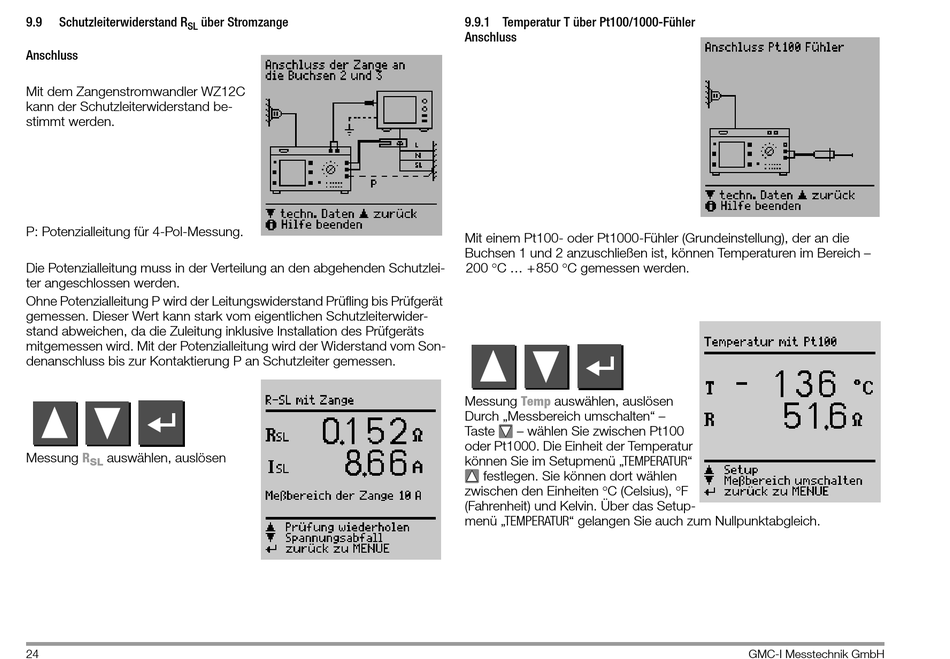

9.9
Schutzleiterwiderstand R
über Stromzange
SL
Anschluss
Mit dem Zangenstromwandler WZ12C
kann der Schutzleiterwiderstand be-
stimmt werden.
P: Potenzialleitung für 4-Pol-Messung.
Die Potenzialleitung muss in der Verteilung an den abgehenden Schutzlei-
ter angeschlossen werden.
Ohne Potenzialleitung P wird der Leitungswiderstand Prüfling bis Prüfgerät
gemessen. Dieser Wert kann stark vom eigentlichen Schutzleiterwider-
stand abweichen, da die Zuleitung inklusive Installation des Prüfgeräts
mitgemessen wird. Mit der Potenzialleitung wird der Widerstand vom Son-
denanschluss bis zur Kontaktierung P an Schutzleiter gemessen.
Messung
R
auswählen, auslösen
SL
24
9.9.1 Temperatur T über Pt100/1000-Fühler
Anschluss
Mit einem Pt100- oder Pt1000-Fühler (Grundeinstellung), der an die
Buchsen 1 und 2 anzuschließen ist, können Temperaturen im Bereich –
200 C +850 C gemessen werden.
Messung
Temp
auswählen, auslösen
Durch „Messbereich umschalten" –
Taste
– wählen Sie zwischen Pt100
oder Pt1000. Die Einheit der Temperatur
können Sie im Setupmenü „TEMPERATUR"
festlegen. Sie können dort wählen
zwischen den Einheiten C (Celsius), F
(Fahrenheit) und Kelvin. Über das Setup-
menü „TEMPERATUR" gelangen Sie auch zum Nullpunktabgleich.
