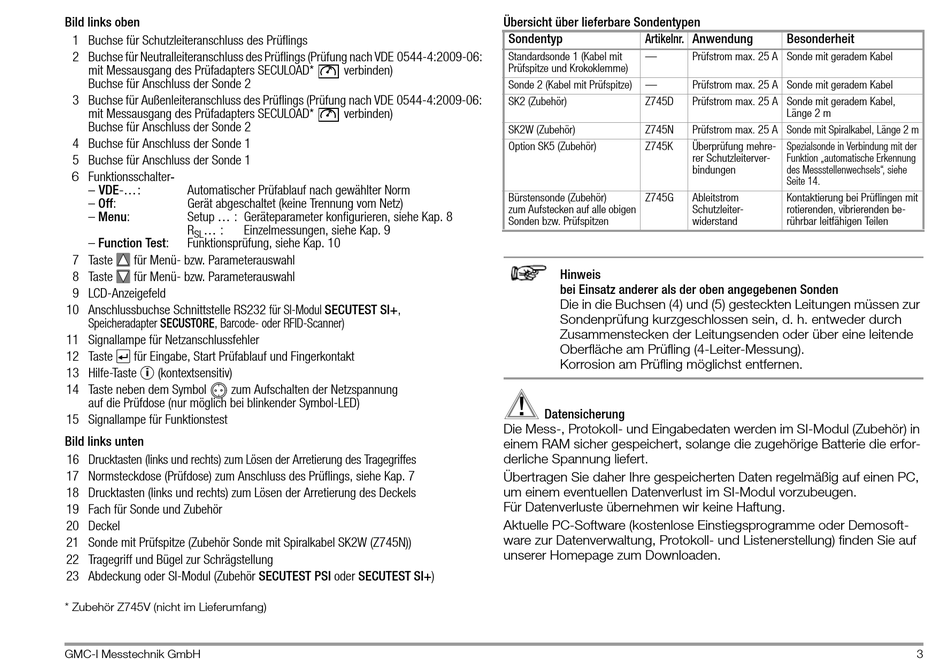

Gossen MetraWatt SECUTEST S2 N+w Bedienungsanleitung Seite 3

Bild links oben
1 Buchse für Schutzleiteranschluss des Prüflings
2 Buchse für Neutralleiteranschluss des Prüflings (Prüfung nach VDE 0544-4:2009-06:
mit Messausgang des Prüfadapters SECULOAD*
Buchse für Anschluss der Sonde 2
3 Buchse für Außenleiteranschluss des Prüflings (Prüfung nach VDE 0544-4:2009-06:
mit Messausgang des Prüfadapters SECULOAD*
Buchse für Anschluss der Sonde 2
4 Buchse für Anschluss der Sonde 1
5 Buchse für Anschluss der Sonde 1
6 Funktionsschalter
– VDE-: Automatischer Prüfablauf nach gewählter Norm
– Off: Gerät abgeschaltet (keine Trennung vom Netz)
Setup  : Geräteparameter konfigurieren, siehe Kap. 8
– Menu:
 :
R Einzelmessungen, siehe Kap. 9
SL
– Function Test: Funktionsprüfung, siehe Kap. 10
7 Taste für Menü- bzw. Parameterauswahl
8 Taste für Menü- bzw. Parameterauswahl
9 LCD-Anzeigefeld
10 Anschlussbuchse Schnittstelle RS232 für SI-Modul SECUTEST SI+,
Speicheradapter SECUSTORE, Barcode- oder RFID-Scanner)
11 Signallampe für Netzanschlussfehler
12 Taste für Eingabe, Start Prüfablauf und Fingerkontakt
i
13 Hilfe-Taste (kontextsensitiv)
14 Taste neben dem Symbol zum Aufschalten der Netzspannung
auf die Prüfdose (nur möglich bei blinkender Symbol-LED)
15 Signallampe für Funktionstest
Bild links unten
16 Drucktasten (links und rechts) zum Lösen der Arretierung des Tragegriffes
17 Normsteckdose (Prüfdose) zum Anschluss des Prüflings, siehe Kap. 7
18 Drucktasten (links und rechts) zum Lösen der Arretierung des Deckels
19 Fach für Sonde und Zubehör
20 Deckel
21 Sonde mit Prüfspitze (Zubehör Sonde mit Spiralkabel SK2W (Z745N))
22 Tragegriff und Bügel zur Schrägstellung
23 Abdeckung oder SI-Modul (Zubehör SECUTEST PSI oder SECUTEST SI+)
* Zubehör Z745V (nicht im Lieferumfang)
GMC-I Messtechnik GmbH
Übersicht über lieferbare Sondentypen
Sondentyp
Standardsonde 1 (Kabel mit
Prüfspitze und Krokoklemme)
verbinden)
Sonde 2 (Kabel mit Prüfspitze)
SK2 (Zubehör)
verbinden)
SK2W (Zubehör)
Option SK5 (Zubehör)
Bürstensonde (Zubehör)
zum Aufstecken auf alle obigen
Sonden bzw. Prüfspitzen
!
Die Mess-, Protokoll- und Eingabedaten werden im SI-Modul (Zubehör) in
einem RAM sicher gespeichert, solange die zugehörige Batterie die erfor-
derliche Spannung liefert.
Übertragen Sie daher Ihre gespeicherten Daten regelmäßig auf einen PC,
um einem eventuellen Datenverlust im SI-Modul vorzubeugen.
Für Datenverluste übernehmen wir keine Haftung.
Aktuelle PC-Software (kostenlose Einstiegsprogramme oder Demosoft-
ware zur Datenverwaltung, Protokoll- und Listenerstellung) finden Sie auf
unserer Homepage zum Downloaden.
Artikelnr. Anwendung
— Prüfstrom max. 25 A Sonde mit geradem Kabel
— Prüfstrom max. 25 A Sonde mit geradem Kabel
Z745D Prüfstrom max. 25 A Sonde mit geradem Kabel,
Z745N Prüfstrom max. 25 A Sonde mit Spiralkabel, Länge 2 m
Z745K Überprüfung mehre-
rer Schutzleiterver-
bindungen
Z745G Ableitstrom
Schutzleiter-
widerstand
Hinweis
bei Einsatz anderer als der oben angegebenen Sonden
Die in die Buchsen (4) und (5) gesteckten Leitungen müssen zur
Sondenprüfung kurzgeschlossen sein, d. h. entweder durch
Zusammenstecken der Leitungsenden oder über eine leitende
Oberfläche am Prüfling (4-Leiter-Messung).
Korrosion am Prüfling möglichst entfernen.
Datensicherung
Besonderheit
Länge 2 m
Spezialsonde in Verbindung mit der
Funktion „automatische Erkennung
des Messstellenwechsels", siehe
Seite 14.
Kontaktierung bei Prüflingen mit
rotierenden, vibrierenden be-
rührbar leitfähigen Teilen
3
