4.3

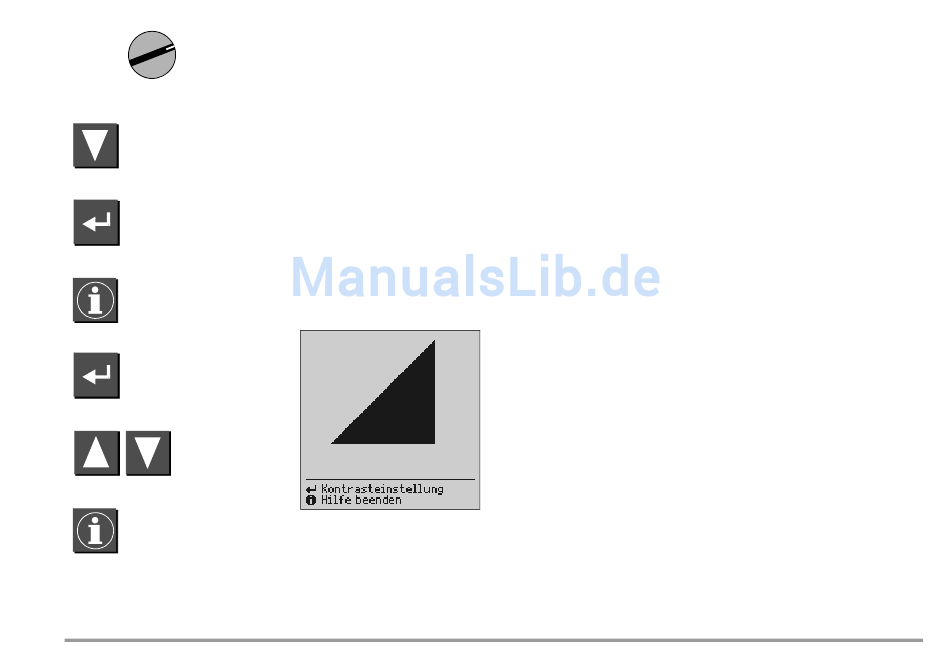

Kontrast einstellen
Beliebige Schalterstellung außer Function Test und Off wählen.
Menü Setup... aufrufen.
Enter
Kontrasteinstellung aktivieren
Taste gedrückt halten
Kontrast einstellen
Zurück zum Menü Setup
Anschließend die Kontrasteinstellung über speichern dauerhaft überneh-
men.
GMC-I Messtechnik GmbH
4.4
Geräteparameter konfigurieren, Uhrzeit/Datum einstellen
In der Schalterstellung Menu und dort im Menü Setup... können Gerätepa-
rameter bzw. Funktionen, die für alle Schalterstellungen gemeinsam gel-
ten, ein- oder ausgeschaltet werden, siehe Kap. 8 auf Seite 15.
4.5
Mess- bzw. Ablaufparameter konfigurieren
Im Menü Setup (Schalterstellung VDE...) der jeweiligen Prüfvorschrift kön-
nen Mess- bzw. Ablaufparameter bzw. Funktionen ein- oder ausgeschal-
tet werden. Zur Bedeutung der Parameter siehe Kap. 11.3 auf Seite 29.
4.6
Normspezifische Grenzwerte einstellen (nicht in DIN EN 60974-4)
Im Auslieferzustand dieses Prüfgeräts sind im Gerät die Grenzwerte der
(zu diesem Zeitpunkt) gültigen Normen gespeichert. Diese Werte können
bei Bedarf über das Menü Setup > Grenzwerte (Schalterstellung VDE...) für
die jeweilige Norm dargestellt und geändert werden, jedoch nur so, dass
die Prüfung gegenüber der jeweiligen Norm verschärft wird.
Das Prüfgerät übernimmt neu eingegebene Grenzwerte sofort. Dauerhaft
gespeichert werden diese jedoch nur nach Auslösen von Speichern im
Menü Setup der jeweiligen Norm.
Sollen trotz der individuell eingestellten Grenzwerte für eine bestimmte
Schutzklasse wieder die der Norm entsprechenden Grenzwerte gelten, so
muss der Menüpunkt Alle Werte nach Norm im Untermenü Grenzwerte ange-
wählt und mit Enter bestätigt werden.
Für den Fall, dass Grenzwerte in den Normen geändert werden, können
diese über die RS 232-Schnittstelle verändert werden!
4.7
Einstellungen speichern
Alle Einstellungen und Änderungen, die Sie in den Menüs Ablauf, Grenz-
werte (Schalterstellung VDE...) und Nullpunkt (Temperaturmessung) (Schalter-
stellung Menu) eingegeben haben sowie der eingestellte Kontrast bleiben
so lange erhalten, bis der Schalter gedreht oder das Prüfgerät von der
Netzspannung getrennt wird. Sollen alle Einstellungen und Änderungen
auch nach dem Trennen vom Netz erhalten bleiben, dann müssen diese
im Menü Setup der jeweiligen Prüfvorschrift bzw. Schalterstellung gesi-
chert werden (Parameter „speichern" bestätigen).
11
