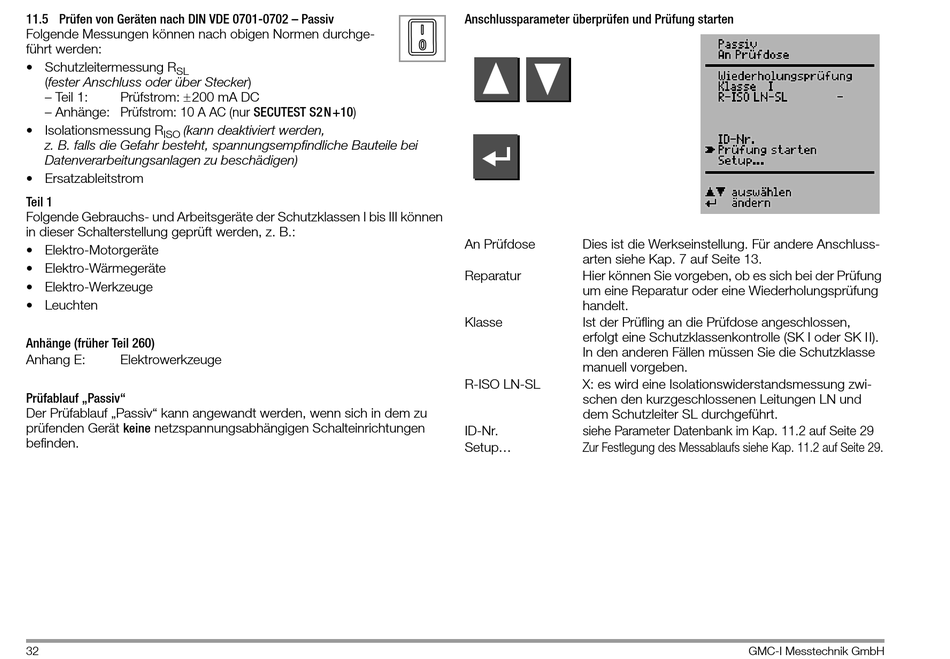

11.5 Prüfen von Geräten nach DIN VDE 0701-0702 – Passiv
Folgende Messungen können nach obigen Normen durchge-
führt werden:
• Schutzleitermessung R
SL
(fester Anschluss oder über Stecker)
Prüfstrom: 200 mA DC
– Teil 1:
– Anhänge: Prüfstrom: 10 A AC (nur SECUTEST S2N+10)
• Isolationsmessung R
(kann deaktiviert werden,
ISO
z. B. falls die Gefahr besteht, spannungsempfindliche Bauteile bei
Datenverarbeitungsanlagen zu beschädigen)
• Ersatzableitstrom
Teil 1
Folgende Gebrauchs- und Arbeitsgeräte der Schutzklassen I bis III können
in dieser Schalterstellung geprüft werden, z. B.:
• Elektro-Motorgeräte
• Elektro-Wärmegeräte
• Elektro-Werkzeuge
• Leuchten
Anhänge (früher Teil 260)
Anhang E:
Elektrowerkzeuge
Prüfablauf „Passiv"
Der Prüfablauf „Passiv" kann angewandt werden, wenn sich in dem zu
prüfenden Gerät keine netzspannungsabhängigen Schalteinrichtungen
befinden.
32
Anschlussparameter überprüfen und Prüfung starten
An Prüfdose
Dies ist die Werkseinstellung. Für andere Anschluss-
arten siehe Kap. 7 auf Seite 13.
Reparatur
Hier können Sie vorgeben, ob es sich bei der Prüfung
um eine Reparatur oder eine Wiederholungsprüfung
handelt.
Klasse
Ist der Prüfling an die Prüfdose angeschlossen,
erfolgt eine Schutzklassenkontrolle (SK I oder SK II).
In den anderen Fällen müssen Sie die Schutzklasse
manuell vorgeben.
R-ISO LN-SL
X: es wird eine Isolationswiderstandsmessung zwi-
schen den kurzgeschlossenen Leitungen LN und
dem Schutzleiter SL durchgeführt.
ID-Nr.
siehe Parameter Datenbank im Kap. 11.2 auf Seite 29
Setup
Zur Festlegung des Messablaufs siehe Kap. 11.2 auf Seite 29.
