15

Schnittstelle RS232

Die Buchse RS232 ist vorgesehen zum Anschluss folgender Geräte:
• SI-Modul (Zubehör),
das in den Deckel des Prüfgeräts eingesetzt werden kann
• PC
• Barcode-Lesegeräte folgenden Typs:
B3261 mit RS232-Anschluss (Artikelnummer: GTZ3261000R0001)
Z720A mit RS232-Anschluss (Artikelnummer: Z720A)
oder RFID-Lesegeräte folgenden Typs:
Z751G mit RS232-Anschluss (Artikelnummer: Z751G)
15.1 Übertragung der Messergebnisse zum SI-Modul
Die Ergebnisse der Prüfungen – ausgenommen Einzelmessungen (Schal-
terstellung Menu) und Funktionstest – können vom SECUTEST S2N+w zum
SI-Modul übertragen, dort gespeichert und jederzeit als Mess-, Prüf- und
Statistikprotokoll ausgedruckt werden.

15.2 PC-Verbindung

Die Verbindung zu einem IBM-kompatiblen PC ist ebenfalls möglich. Die-
ser wird an die Schnittstelle des Prüfgerätes oder bei bereits installiertem
SI-Modul an dessen Schnittstellenbuchse angeschlossen.
15.2.1 Auswertung der Messergebnisse über Software
Aktuelle PC-Software (kostenlose Einstiegsprogramme oder Demosoft-
ware zur Datenverwaltung, Protokoll- und Listenerstellung) finden Sie auf
unserer Homepage zum Downloaden.
15.2.2 Steuerung über Schnittstellenbefehle
Mit Hilfe von Schnittstellenprotokollen können sämtliche Tastenfunktionen
des SECUTEST S2N+w simuliert und folgende Parameter abgefragt werden:
• Messart und Messbereich
• Prüfanschluss
• Fortschritt der Messung
• Messergebnisse im Detail
GMC-I Messtechnik GmbH

15.3 Schnittstellendefinition und -protokoll

Die Schnittstelle des SECUTEST S2N+w entspricht der RS232-Norm.
Technische Daten:
Baudrate
9600 Baud fest
Zeichenlänge
8 Bit
Parität
keine
Stoppbit
1
Datenprotokoll
nach DIN 19244, X_ON / X_OFF-Protokoll

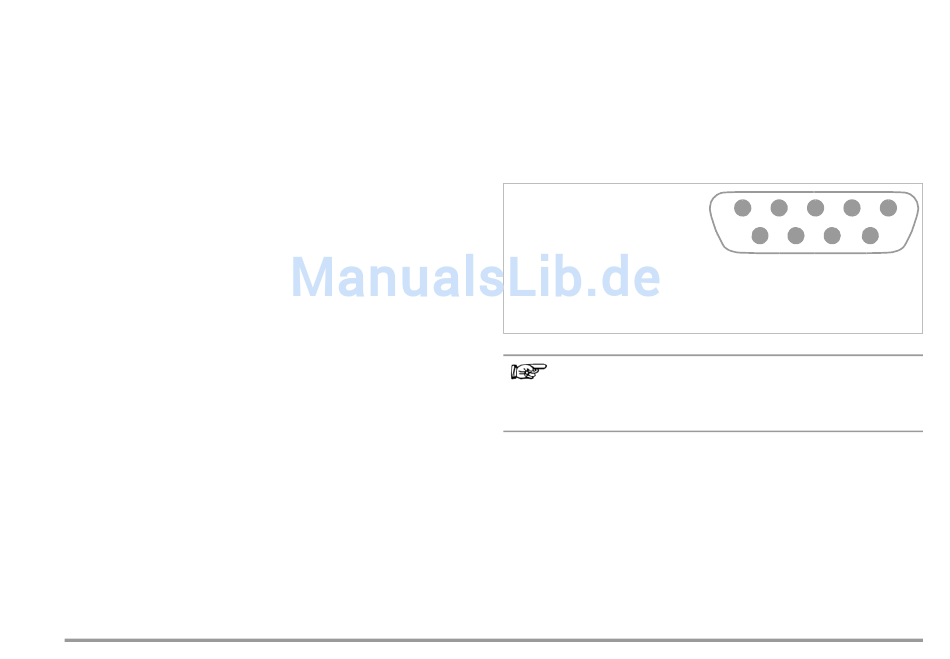

Belegung der 9-poligen D-SUB-Anschlussbuchse:
1: Extern In + (nur für interne Zwecke)
2: TXD (Senderausgang)
3: RXD (Empfängereingang)
4: Extern In +
5: GROUND
6: +5 V (500 mA-Ausgang, nur für Barcodeleser)
7: Ext. In –
8: Steuerausgang
9: +9 V (nur für SI-Modul)
Hinweis
Für eine ausführliche Beschreibung des Schnittstellenprotokolls
wenden Sie sich bitte an unseren Produktsupport, Kontaktdaten
siehe Kap.19
3
1
2
4
5
6
7
8
9
45
