7

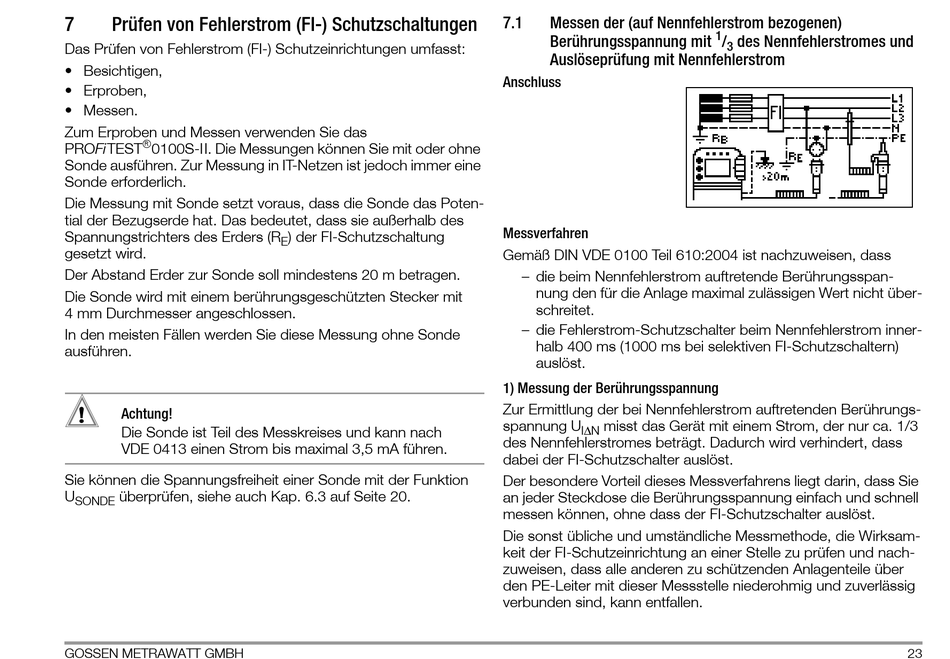

Prüfen von Fehlerstrom (FI-) Schutzschaltungen
Das Prüfen von Fehlerstrom (FI-) Schutzeinrichtungen umfasst:
• Besichtigen,
• Erproben,
• Messen.
Zum Erproben und Messen verwenden Sie das
PROFiTEST
0100S-II. Die Messungen können Sie mit oder ohne
Sonde ausführen. Zur Messung in IT-Netzen ist jedoch immer eine
Sonde erforderlich.
Die Messung mit Sonde setzt voraus, dass die Sonde das Poten-
tial der Bezugserde hat. Das bedeutet, dass sie außerhalb des
Spannungstrichters des Erders (R
gesetzt wird.
Der Abstand Erder zur Sonde soll mindestens 20 m betragen.
Die Sonde wird mit einem berührungsgeschützten Stecker mit
4 mm Durchmesser angeschlossen.
In den meisten Fällen werden Sie diese Messung ohne Sonde
ausführen.
!
Achtung!
Die Sonde ist Teil des Messkreises und kann nach
VDE 0413 einen Strom bis maximal 3,5 mA führen.
Sie können die Spannungsfreiheit einer Sonde mit der Funktion
U
überprüfen, siehe auch Kap. 6.3 auf Seite 20.
SONDE
GOSSEN METRAWATT GMBH
) der FI-Schutzschaltung
E
7.1
Messen der (auf Nennfehlerstrom bezogenen)
Berührungsspannung mit
Auslöseprüfung mit Nennfehlerstrom
Anschluss
Messverfahren
Gemäß DIN VDE 0100 Teil 610:2004 ist nachzuweisen, dass
– die beim Nennfehlerstrom auftretende Berührungsspan-
nung den für die Anlage maximal zulässigen Wert nicht über-
schreitet.
– die Fehlerstrom-Schutzschalter beim Nennfehlerstrom inner-
halb 400 ms (1000 ms bei selektiven FI-Schutzschaltern)
auslöst.
1) Messung der Berührungsspannung
Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungs-
spannung U
misst das Gerät mit einem Strom, der nur ca. 1/3
I∆N
des Nennfehlerstromes beträgt. Dadurch wird verhindert, dass
dabei der FI-Schutzschalter auslöst.
Der besondere Vorteil dieses Messverfahrens liegt darin, dass Sie
an jeder Steckdose die Berührungsspannung einfach und schnell
messen können, ohne dass der FI-Schutzschalter auslöst.
Die sonst übliche und umständliche Messmethode, die Wirksam-
keit der FI-Schutzeinrichtung an einer Stelle zu prüfen und nach-
zuweisen, dass alle anderen zu schützenden Anlagenteile über
den PE-Leiter mit dieser Messstelle niederohmig und zuverlässig
verbunden sind, kann entfallen.
1
/
des Nennfehlerstromes und
3
