5. Einstellen des Gerätes

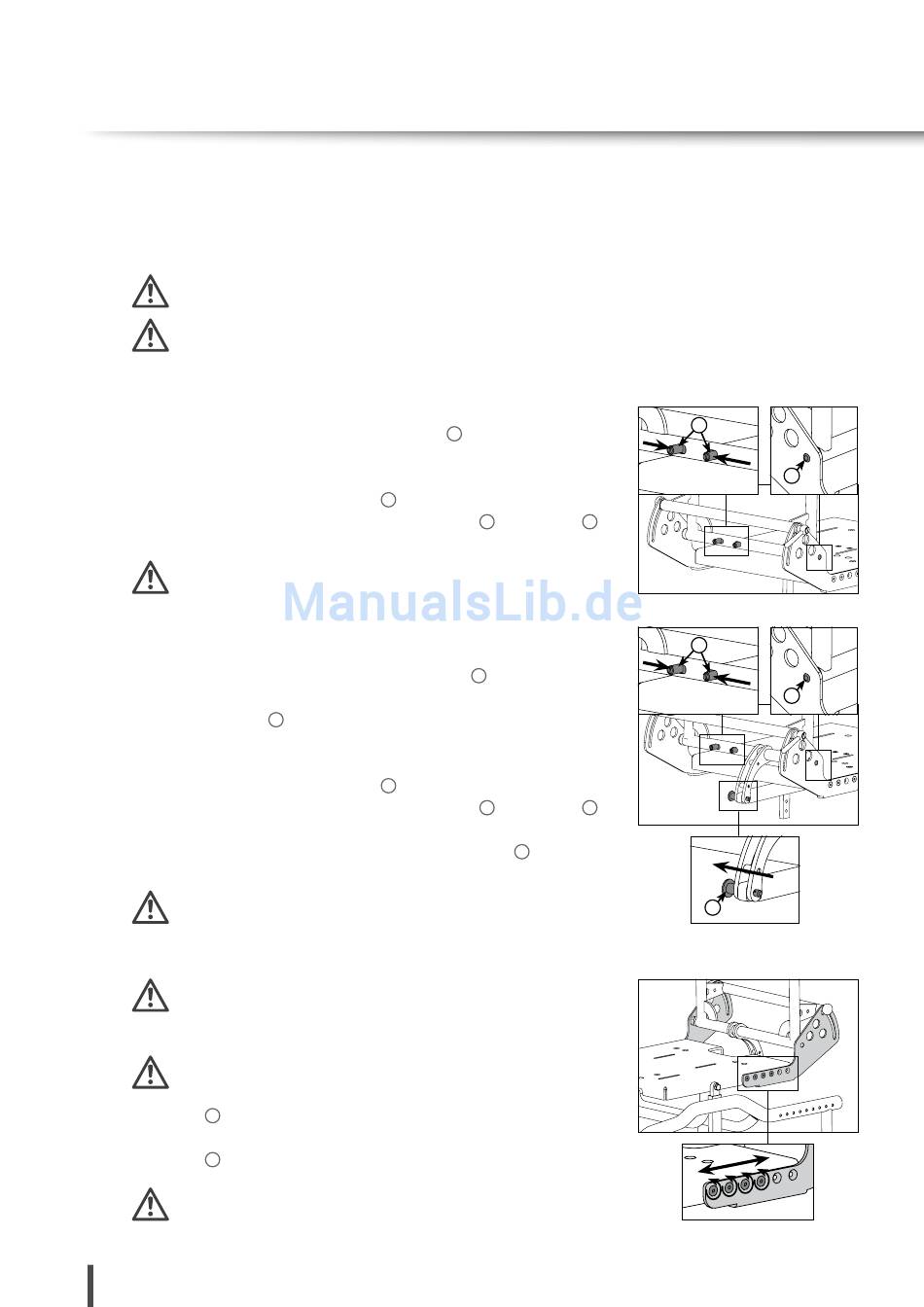

5.12 R Ü C K E N E I N K L A P P B A R
Für den einfachen Gerätetransport kann der Rücken bis zur Sitzplatte
eingeklappt werden.
Bevor der Rücken eingeklappt werden kann, muss die Sitz schale
entfernt sein. Keine Verriegelung bei eingeklappten Rücken.
Es ist auf Klemm- und Quetschgefahr zu achten!

Manuell einklappen

Rücken in der Winkelung ganz nach vorne stellen (siehe Kapitel „5.11
Rückenwinkelverstellung"). Mit einer Hand Stifte
und mit der anderen Hand Rücken nach vorne klappen. Schiebebogen
nach vorne, unten stellen (siehe Kapitel „5.15 Schiebebogen").
Zum Aufklappen
mit einer Hand Stifte
aufklappen, bis die Sicherungsbolzen an der Führung
loslassen und Sicherungsbolzen einrasten lassen. Schiebebogen anpassen.
Prüfen Sie durch Ziehen am Rücken, ob alles sicher befestigt ist!
Gasfeder Verstellung
Rücken in der Winkelung ganz nach vorne stellen (siehe Kapitel „5.11
Rückenwinkelverstellung"). Mit einer Hand Quickpin
herausziehen und mit der anderen Hand Gasfeder nach unten stellen.
Mit einer Hand Stifte
Rücken nach vorne klappen. Schiebebogen nach vorne, unten stellen
(siehe Kapitel „5.15 Schiebebogen").
Zum Aufklappen
mit einer Hand Stifte
aufklappen, bis die Sicherungsbolzen an der Führung
loslassen und Sicherungsbolzen einrasten lassen. Gasfeder mit einer Hand
an die Führung halten und mit der anderen Hand Quickpin
und durchstecken, bis er autom. einrastet. Schiebebogen anpassen.
Prüfen Sie durch Ziehen am Rücken, ob alles sicher befestigt ist!
5.13 S I T Z T I E F E N V E R S T E L LU N G
Diese Einstellungen dürfen nur von Rehatec® Dieter Frank GmbH
und von autorisierten Fachhändlern und nur ohne Insassen
durchgeführt werden.
Wegen Schwerpunktveränderung ggf. Radstand anpassen.
Verstellungen nur ohne Insassen.
Schrauben gegen den Uhrzeigersinn auf beiden Seiten lösen.
1
Rücken in gewünschte Tiefe versetzen.
Schrauben im Uhrzeigersinn wieder fest drehen.
1
Mindestens vier Schrauben verwenden! Schrauben abwechselnd
fest ziehen, bis alle Schrauben sicher befestigt sind!
28
zueinander drücken und Rücken
1
zueinander drücken und mit der anderen Hand
1
zueinander drücken und Rücken
1
zueinander drücken
1
liegen. Stifte
2 1
betätigen und
3
liegen. Stifte
2 1
betätigen
3
1
2
1
2
3
