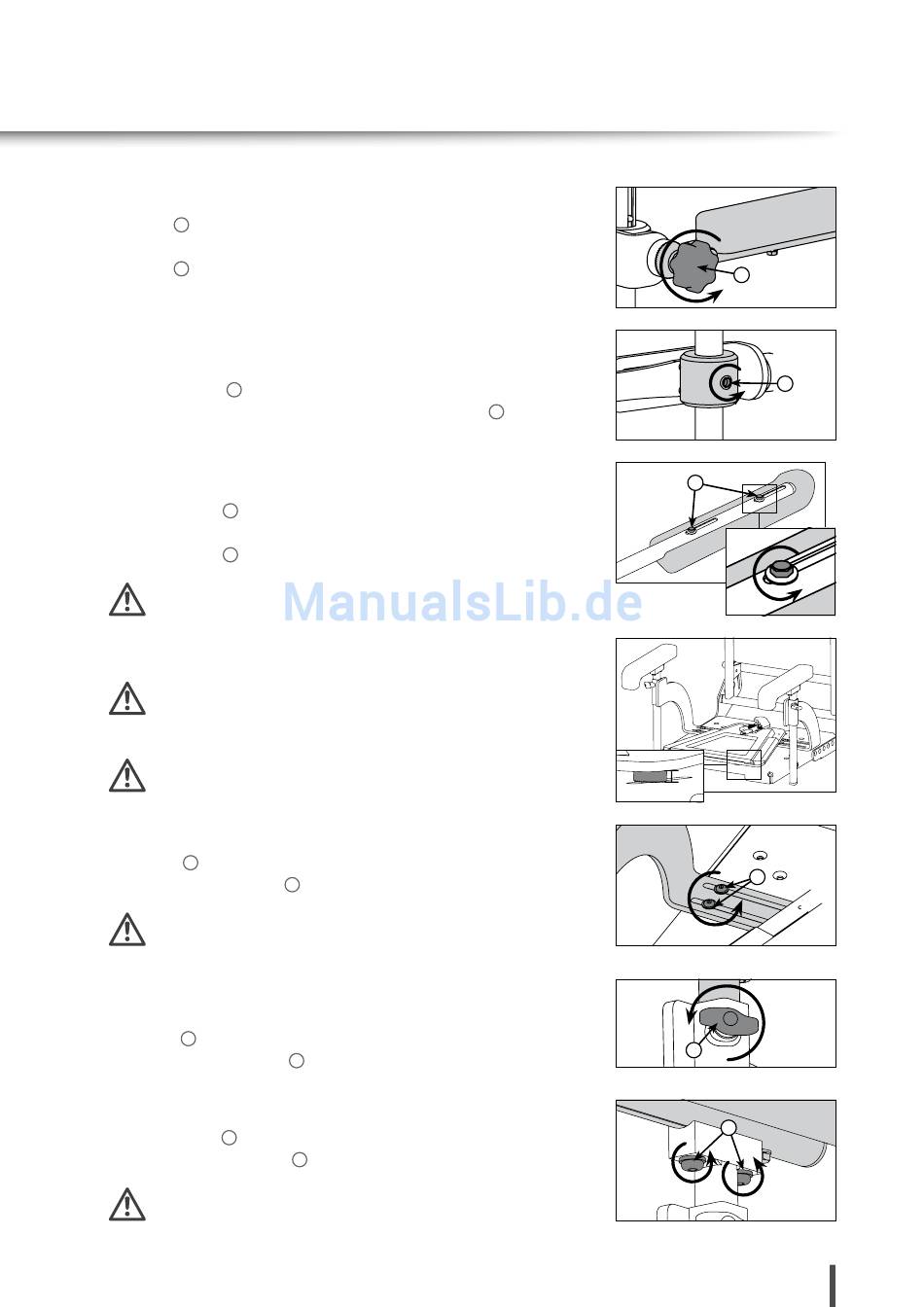

Winkelverstellung; Armlehnen (Am Sitz, Optional) - Rehatec Mika Gebrauchsanweisung

Winkelverstellung

Sterngriff gegen den Uhrzeigersinn lösen, bis alle Zahnsegmente frei
2
beweglich sind. Armlehne in gewünschte Winkelung drehen.
Sterngriff im Uhrzeigersinn wieder fest anziehen, sodass alle Zahn-
2
segmente ineinander greifen.
Höhenverstellung
Mit einer Hand Armlehnenhalterung festhalten. Mit der anderen Hand
Madenschrauben
3
Armlehnenhalter in der Höhe verstellen. Madenschrauben
Seiten im Uhrzeigersinn wieder fest anziehen.
Tiefenverstellung
Beide Schrauben
4
Armpolster versetzen.
Beide Schrauben
3
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
5.23 A R M L E H N E N ( A M S I T Z , O P T I O N A L )
Die Armlehnen nicht zum Anheben oder Tragen des Gerätes
verwenden. Keine Gegenstände an die Armlehnen hängen –
Kippgefahr.
Bei Nachrüstung müssen Distanzstücke (10 mm dick) unter den
Trapezadapter montiert werden!
Breitenverstellung
Schrauben gegen den Uhrzeigersinn lösen. Armlehne auf gewünschte
1
Breite einstellen. Schraube
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
Höhenverstellung
Mit einer Hand Armlehnenhalterung festhalten. Mit der anderen Hand
Mini-Wing gegen den Uhrzeigersinn lösen. Armlehnenhalter in der
3
Höhe verstellen. Mini-Wing
Tiefenverstellung
Beide Schrauben gegen den Uhrzeigersinn lösen. Armpolster in der Tiefe
4
einstellen. Beide Schrauben
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
Technische Änderungen und Druckfehler vorbehalten.
auf beiden Seiten gegen den Uhrzeigersinn lösen.
gegen den Uhrzeigersinn herausdrehen.
im Uhrzeigersinn wieder fest anziehen.
im Uhrzeigersinn wieder fest anziehen.
1
im Uhrzeigersinn wieder fest anziehen.
3
im Uhrzeigersinn wieder fest anziehen.
3
auf beiden
3
10 mm
2
3
4
1
2
3
33
