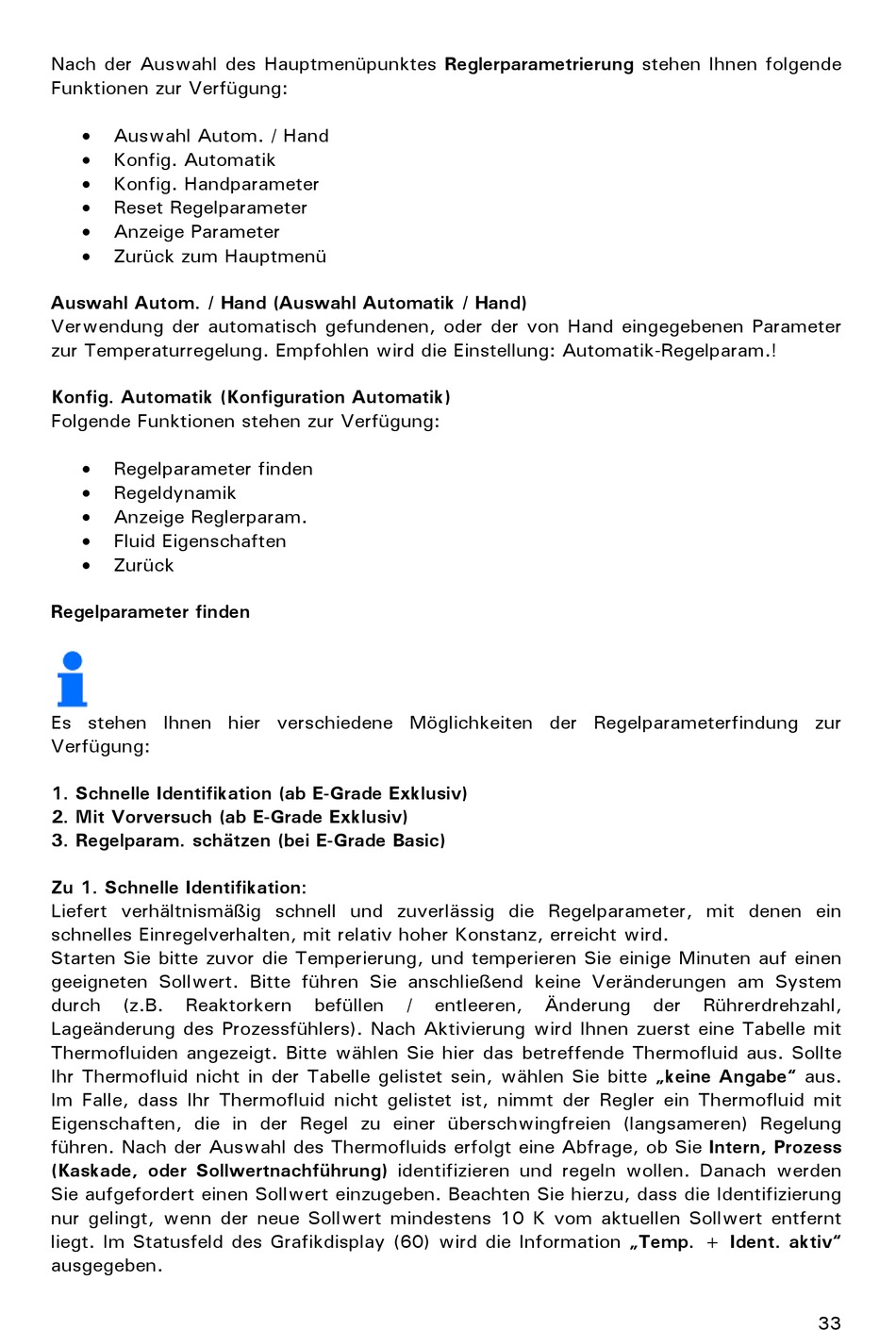

Nach der Auswahl des Hauptmenüpunktes Reglerparametrierung stehen Ihnen folgende
Funktionen zur Verfügung:
Auswahl Autom. / Hand
Konfig. Automatik
Konfig. Handparameter
Reset Regelparameter
Anzeige Parameter
Zurück zum Hauptmenü
Auswahl Autom. / Hand (Auswahl Automatik / Hand)
Verwendung der automatisch gefundenen, oder der von Hand eingegebenen Parameter
zur Temperaturregelung. Empfohlen wird die Einstellung: Automatik-Regelparam.!
Konfig. Automatik (Konfiguration Automatik)
Folgende Funktionen stehen zur Verfügung:
Regelparameter finden
Regeldynamik
Anzeige Reglerparam.
Fluid Eigenschaften
Zurück
Regelparameter finden
Es stehen Ihnen hier verschiedene Möglichkeiten der Regelparameterfindung zur
Verfügung:
1. Schnelle Identifikation (ab E-Grade Exklusiv)
2. Mit Vorversuch (ab E-Grade Exklusiv)
3. Regelparam. schätzen (bei E-Grade Basic)
Zu 1. Schnelle Identifikation:
Liefert verhältnismäßig schnell und zuverlässig die Regelparameter, mit denen ein
schnelles Einregelverhalten, mit relativ hoher Konstanz, erreicht wird.
Starten Sie bitte zuvor die Temperierung, und temperieren Sie einige Minuten auf einen
geeigneten Sollwert. Bitte führen Sie anschließend keine Veränderungen am System
durch
(z.B.
Reaktorkern
Lageänderung des Prozessfühlers). Nach Aktivierung wird Ihnen zuerst eine Tabelle mit
Thermofluiden angezeigt. Bitte wählen Sie hier das betreffende Thermofluid aus. Sollte
Ihr Thermofluid nicht in der Tabelle gelistet sein, wählen Sie bitte „keine Angabe" aus.
Im Falle, dass Ihr Thermofluid nicht gelistet ist, nimmt der Regler ein Thermofluid mit
Eigenschaften, die in der Regel zu einer überschwingfreien (langsameren) Regelung
führen. Nach der Auswahl des Thermofluids erfolgt eine Abfrage, ob Sie Intern, Prozess
(Kaskade, oder Sollwertnachführung) identifizieren und regeln wollen. Danach werden
Sie aufgefordert einen Sollwert einzugeben. Beachten Sie hierzu, dass die Identifizierung
nur gelingt, wenn der neue Sollwert mindestens 10 K vom aktuellen Sollwert entfernt
liegt. Im Statusfeld des Grafikdisplay (60) wird die Information „Temp. + Ident. aktiv"
ausgegeben.
befüllen
/
entleeren,
Änderung
der
Rührerdrehzahl,
33
